键盘使用说明索引（均为出厂默认值）

• • 软件支持（驱动的详细使用帮助）
  • 一些常见问题解答（FAQ）
  • 首次使用步骤
  • 蓝牙配对规则（重要）
  • 蓝牙和USB切换
  • 键盘默认层
  • 默认触发层0的FN键配置的功能
  • 默认功能层1配置的功能
  • • 默认的快捷键
  • 蓝牙参数
  • 蓝牙MAC地址管理
  • 查看电量
  • 升级固件
  • 可能出现的问题

软件支持（驱动的详细使用帮助）

• LDN通用蓝牙双模固件和驱动使用帮助文档请点击如下链接：
• 功能参考链接

一些常见问题解答（FAQ）

• 请参阅这个链接

首次使用步骤

• 1、先把排线的插头对正小板和大板的插座，再插入，注意方向不要插错，不要大力出奇迹，否则容易怼弯插座里的针，或者搞坏插座。
• 2、不要插电池，然后插入USB，此时电脑应可以识别
• 3、不要插轴，连接USB后，先测试触发，不要用镊子，因为镊子连接人手，人身体带的静电有几率会打坏PCB，请手持一个轴，并按住轴心，使他处于触发的位置，然后轻轻插入一点点到轴座里，即可触发（不要插到底，插一点点，能触发即可），确定好所有轴位都可触发后，再正式组装。
• 4、拔掉USB，然后按照方向插入电池插头，电池的红线对应PCB上的+，黑线对应-（左正右负）
• 5、打开电池开关，开关拨到ON的位置才是打开
• 6、使用手机或者具备蓝牙功能的电脑、PAD等设备，搜索键盘，应可以搜到LDN_BLE5_KB_0的键盘设备
• 7、如果搜不到，则可能是电池接线接反，主机未开启蓝牙、曾经配对过等问题，请排除后，再试
• 8、注意：如果搜不到蓝牙设备的名字，请勿在插入电池的情况下，又插入USB插头，否则如果电池接反，100%会烧坏PCB
• 9、如果可以搜索到LDN_BLE5_KB_0的设备，则表示此时电池插入方向是对的，此时可点击这个名字连接，则为蓝牙模式，也可插入USB插头，则自动切换到USB模式，蓝牙关闭，并开始充电
• 10、以上测试都没有问题，则可以正式组装了；请注意：插轴时，一手手指从PCB反面托着要插的轴位的轴座，一手拿着轴，对正再插入，如果不对正，或者不托着轴座，容易搞坏PCB，或者搞掉轴座。

蓝牙配对规则（重要）

• 默认通道0（尾缀是0），如果已经配对过，则不允许再次配对了（蓝牙搜索不到），想要再配对别的电脑，请切换通道，或者按FN+TAB，删除了配对才能再次配对，否则搜索不到，或者能搜索到（苹果全家桶），但无法连接
• 如果删除了电脑端的配对，则键盘也要一并删除配对（拔了USB线，确认开关是ON状态，按FN+ TAB），此时才可以再次使用通道0配对
• 蓝牙可最多配对8台主机，默认只配置了3个，使用FN+Q、W、E切换，主机可以是台式机（具备蓝牙适配器），笔记本电脑、PAD，安卓手机或者苹果手机
• 一个通道仅允许配对一台主机，配对之后，就只能被配对过的主机连接，而不再允许其他的主机配对了，请务必注意！
• 重要：不要将多个通道配对到同一台主机，例：将通道0配对到主机A，又将通道1配对到主机A，这将导致问题，如果你已经这样做了，请删除主机的所有与本键盘的配对，然后按删除配对的快捷键(默认按FN+TAB)，删除键盘的所有配对信息，并重新配对即可恢复
• 切换到一个已配对过的通道，则键盘仅允许配对的主机连接，其他的主机无法搜索到也无法配对和连接，从而保证了切换时不会随机连接曾经配对过的所有主机
• 切换到一个未配对过的通道，则键盘允许任何主机连接

蓝牙和USB切换

• 插入USB插头，并且键盘被电脑识别后，自动关闭蓝牙，启用USB连接
• 拔除USB插头，自动切换到蓝牙模式（如果电池开关是打开的），并尝试连接最后连接过的主机（如果已配对），否则开启广播模式，此时可配对
• 插入USB插头，但如果仅供电（例如插入了充电器，充电宝），则蓝牙保持连接，不会关闭
• 简而言之就是插入USB=自动切换为有线模式，拔掉USB，就是蓝牙模式（电池开关要打开）

键盘默认层

• 要改键，请看功能层配置方法：点击跳转

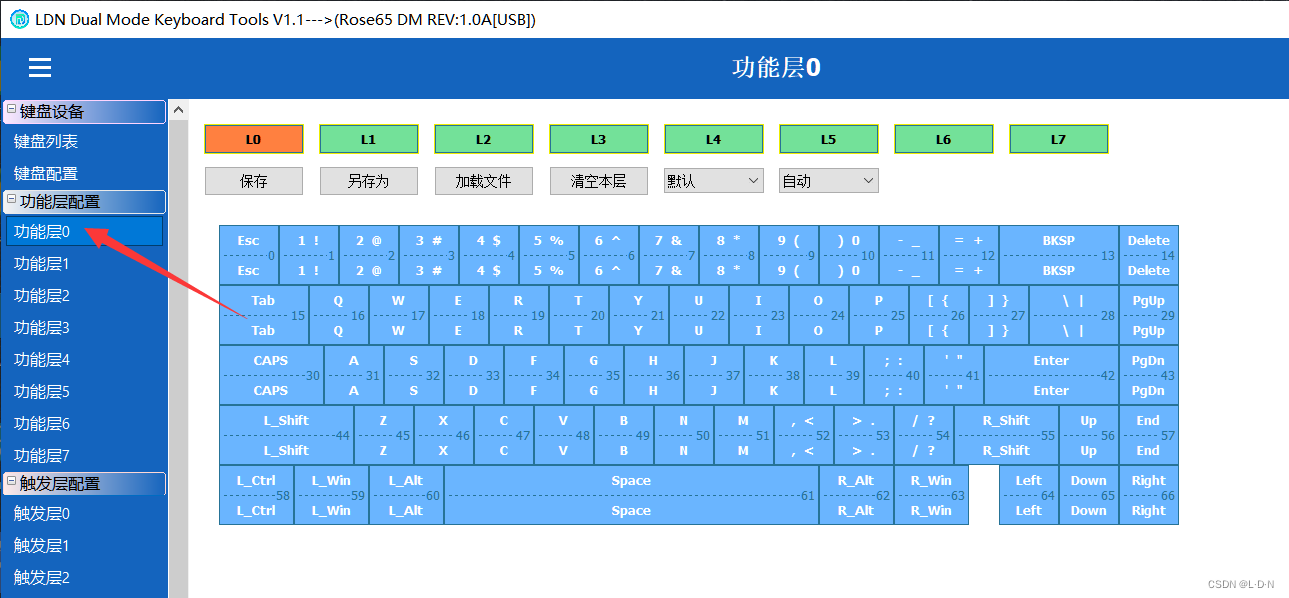

• 默认功能层0为默认配列，可连接驱动后，在功能层0查看，如下图所示：

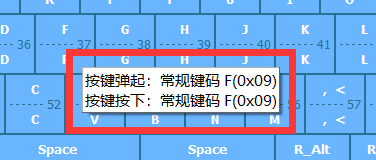

• 当鼠标悬停在某按键上时，会弹出tip提示，提示这个按键按下弹起所配置的功能，如下图所示：

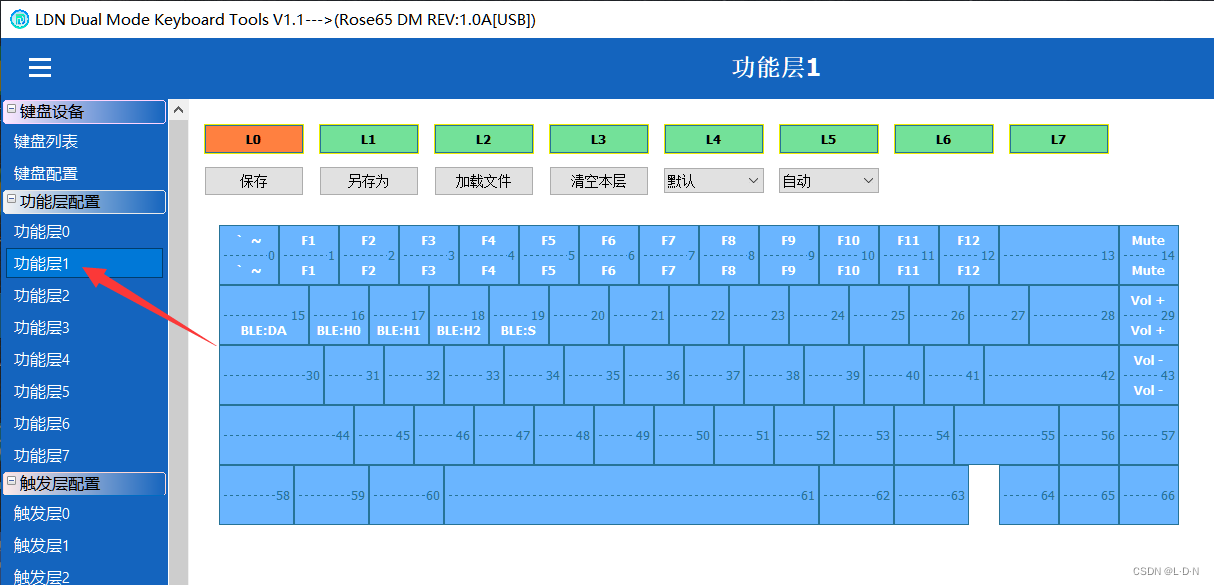

• 默认功能层1为扩展功能，默认按FN+本层的按键，才可触发，可连接驱动后，在功能层1查看，如下图所示：


• 要更改FN键的功能，请看 触发层配置方法：点击跳转

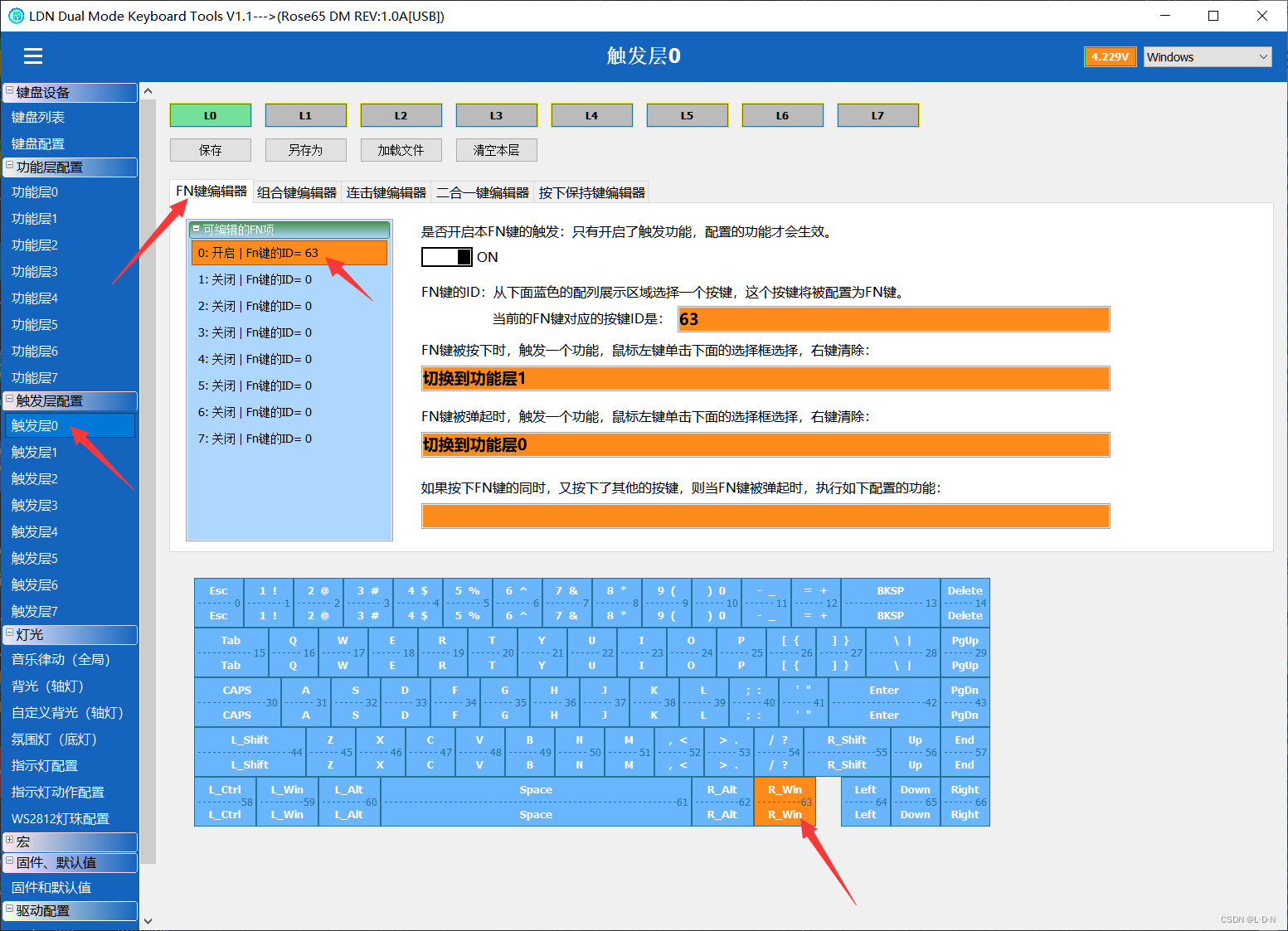

• 默认触发层0有FN键的配置，可连接驱动后，在触发层0->FN键编辑器页面查看，如下图所示：


默认触发层0的FN键配置的功能

• 按键ID为63（R_WIN，空格右侧第2个键）
• 按下此按键，将功能层切换到层1，此时可使用层1的功能
• 弹起此按键，再次切换到功能层0，此时可使用层0的功能

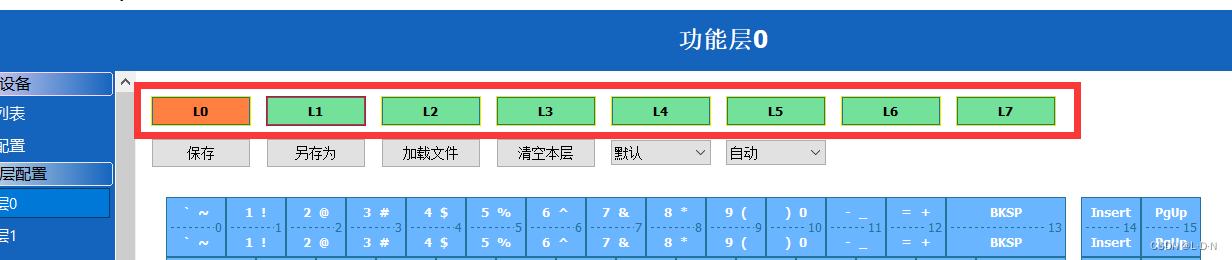

• 注意：FN键会覆盖按键本身的功能，因此使用测试软件是无法测出来的，在功能层页面，当按下FN键的时候，层指示器会同步显示，可以观察是否正常触发。如下图所示


默认功能层1配置的功能

• 需要配合FN键（先按下FN键，再按对应的按键）

默认的快捷键

• FN+ESC=`
• FN+SHIFT+ESC=~
• FN+1=F1
• FN+2=F2
• …
• FN+9=F9
• FN+0=F10
• FN±=F11
• FN++=F12
• FN+DELETE=静音
• FN+PAGE UP=音量+
• FN+PAGE DOWN=音量-
• FN+TAB=删除蓝牙的所有配对（蓝牙模式才有效，拔了USB才是蓝牙模式）
• FN+Q=切换到通道0（蓝牙模式才有效）
• FN+W=切换到通道1（蓝牙模式才有效）
• FN+E=切换到通道2（蓝牙模式才有效）
• FN+R=蓝牙立即进入深度休眠状态（蓝牙连接断开，整个键盘进入休眠状态）

蓝牙参数

• 蓝牙休眠时间：指多长时间不使用键盘，键盘也没有任何任务可运行，则键盘会进入深度休眠状态的时间，单位是分钟，如果设置为0，则键盘不再休眠，如果设置为0，但连接已经断开，则键盘将在大约5分钟内仍未连接之后，自动进入深度休眠状态
• 蓝牙信号发射强度：如果环境干扰较大，出现断联，延迟高，驱动连接出错等情况，可提高此设置的值，数字越大，信号越强，越不容易出现问题，但也越费电；也有可能是接收器被金属物体遮挡、蓝牙适配器的天线未安装或者被旁边的WIFI或者其他的2.4G频段的设备干扰等问题导致断联、延迟高，请根据情况自行排除。

蓝牙MAC地址管理

• 非必要情况下，请勿修改MAC地址
• USB模式，才允许修改MAC地址
• MAC 0,MAC 1…MAC 7，对应每个通道，比如MAC 0对应蓝牙通道0，MAC 1对应蓝牙通道1，如此类推
• 如果HOST MAC地址显示不是全0，则表示这个通道已经配对过主机了，此时他只能连接曾经配对过的那个主机，禁止连接别的主机，HOST MAC地址框内显示的就是配对的主机MAC地址

查看电量

• 在驱动右上角查看，前提是电池开关要打开，可以使用鼠标左键单击切换电量或者电池电压的显示，鼠标右键立即刷新当前电量；如下图：

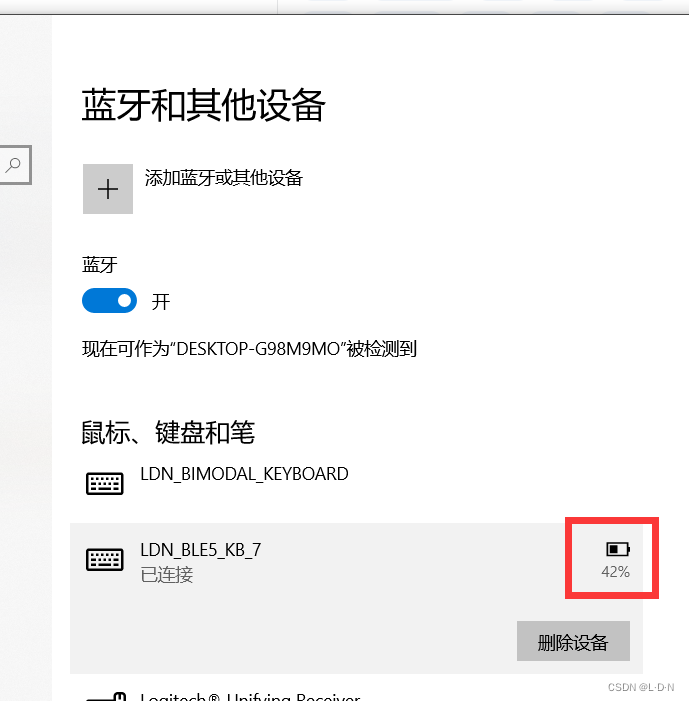

• 在系统蓝牙页面，当连接了蓝牙之后，可以查看，如下图：


升级固件

• 请参考以下链接升级固件：
• 点击跳转

可能出现的问题

• 蓝牙无法配对：可能这个通道曾经配对过，但未删除（可按FN+ TAB删除），也可能将多个通道配对到同一台主机了，请删除主机的配对信息和键盘的配对信息，然后重新配对
• 蓝牙无法被搜索到：电池开关未开启？当前使用的通道已经配对过别的主机了？电池插反了？电池没电了？
• 断联频繁，延迟高：
  1、干扰或者位置摆放不正确，先把所有的其他无线设备关闭，比如无线鼠标（包括2.4G的）的接收器要拔掉，鼠标关闭，蓝牙音箱、耳机等关闭，如果是金属壳子的套件，请尽量让蓝牙接收器或者天线高于键盘的位置，再测试
  2、可能是蓝牙适配器的天线未安装（主板自带蓝牙功能的台式机），也可能是蓝牙适配器版本太低，比如是4.2的，键盘要求蓝牙版本为5.0-5.2，请勿购买蓝牙5.3的适配器，经过多人试验，无法兼容。经验上，INTEL的蓝牙适配器效果较好，比如AX系列，USB的绿巨能的真蓝牙5.0效果较好。
  3、本PCB蓝牙模式使用了超低延迟技术，对无线环境要求高，干扰较多可能会导致断联的问题，别的键盘能稳定不断联的（低速蓝牙设备），不代表本PCB就一定能正常使用，请参照以上1和2的方法排除，或者远离干扰源后连接手机蓝牙测试是否断联，如果正常不断联，则不是PCB的问题，请务必注意！
