idea集成Activiti 拖拽生成bpmn文件过程是使用工作流的第一步，今天我们拿一个业务场景来举例，比如文件归档业务：文件查询、创建临时目录、文件解压（如果是压缩包才需要解压）、文件验证、文件归档、文件入库、同时写入缓存和记录日志；

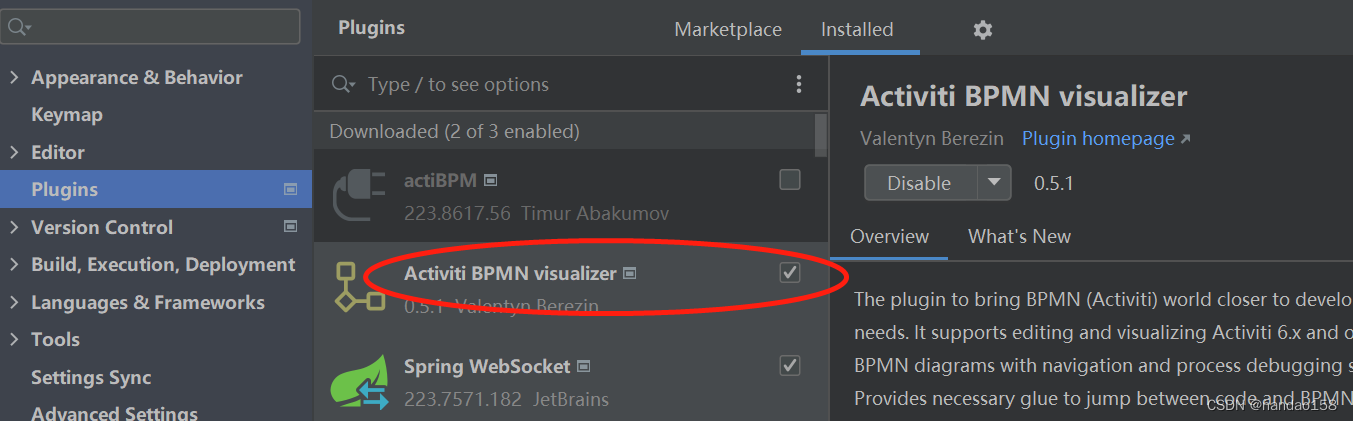

1、idea安装插件

2、boot服务生成文件

此处activiti集成boot服务参考:上一篇

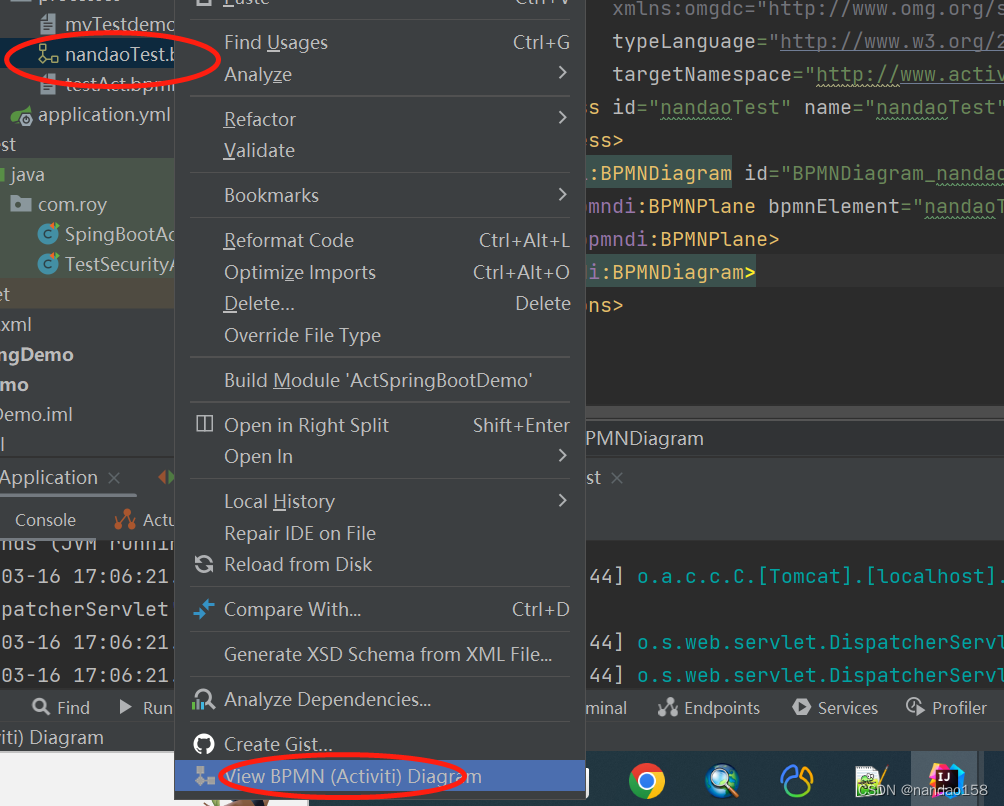

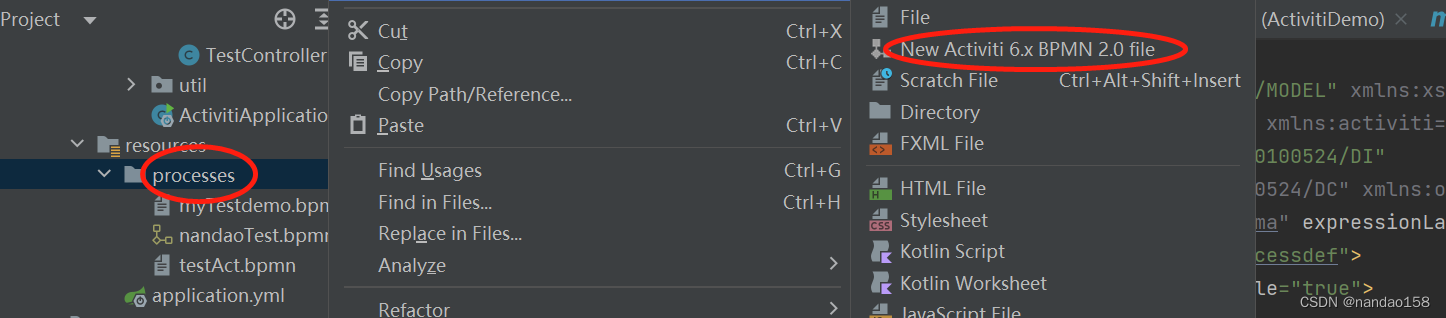

 3、点击文件右键鼠标

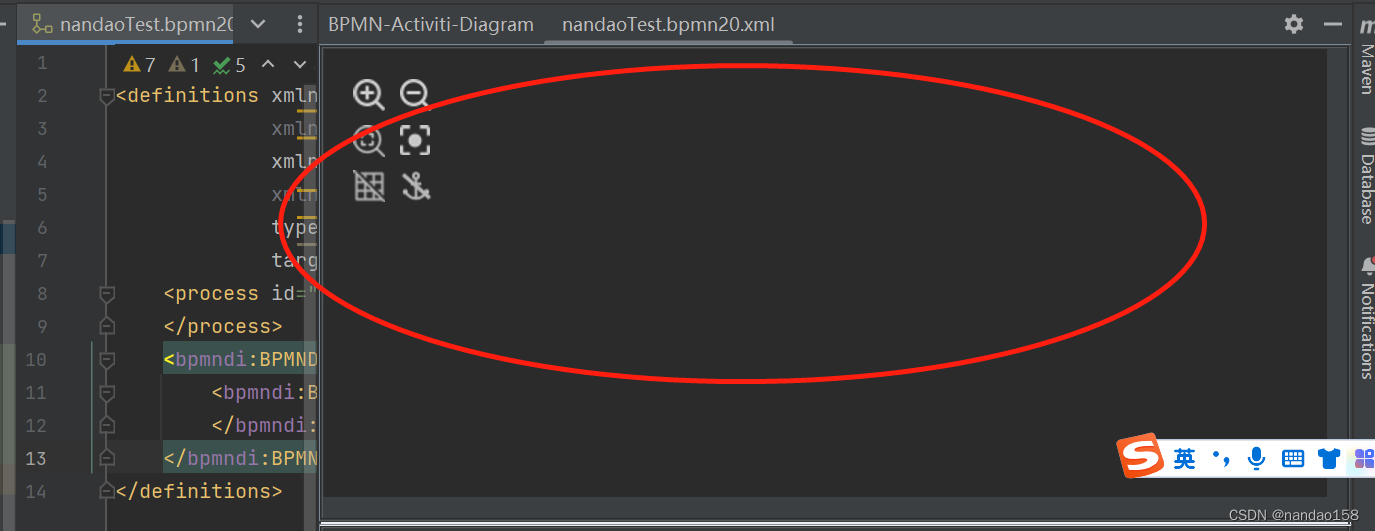

进入查看编辑页面

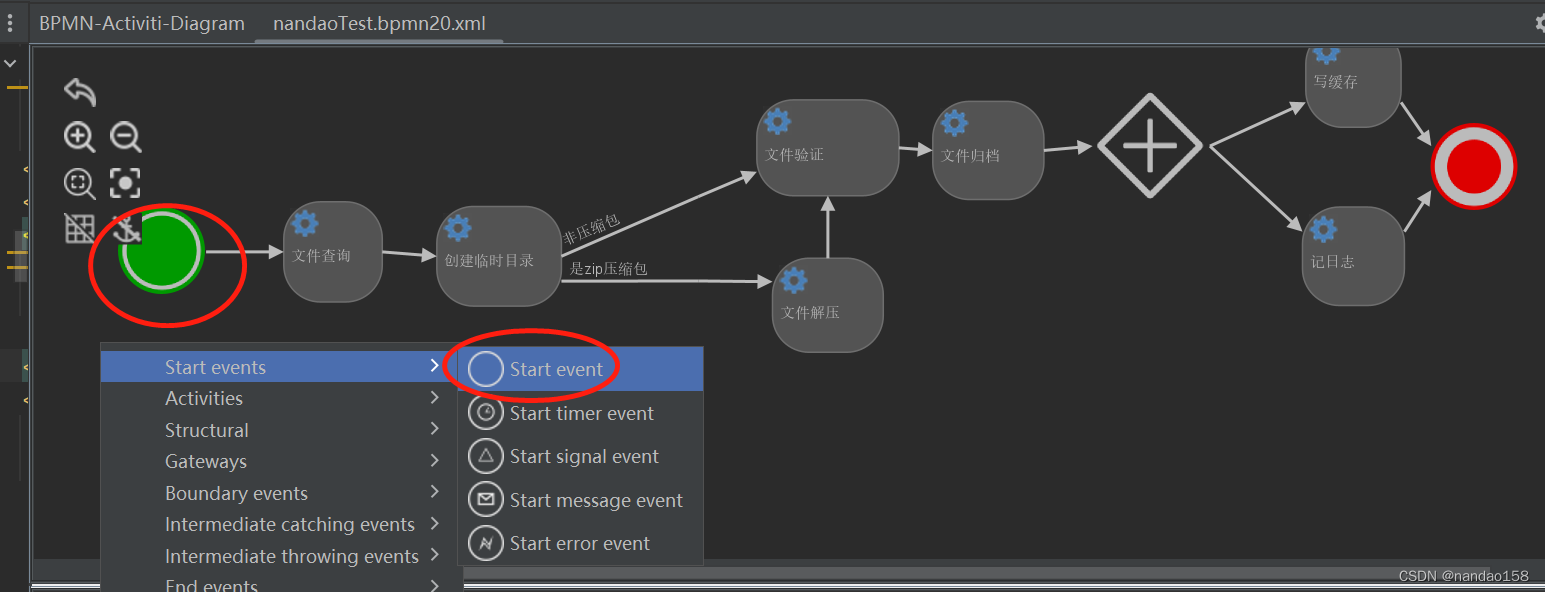

 此时就可以开始拖拽流程图了。

4、右键开始

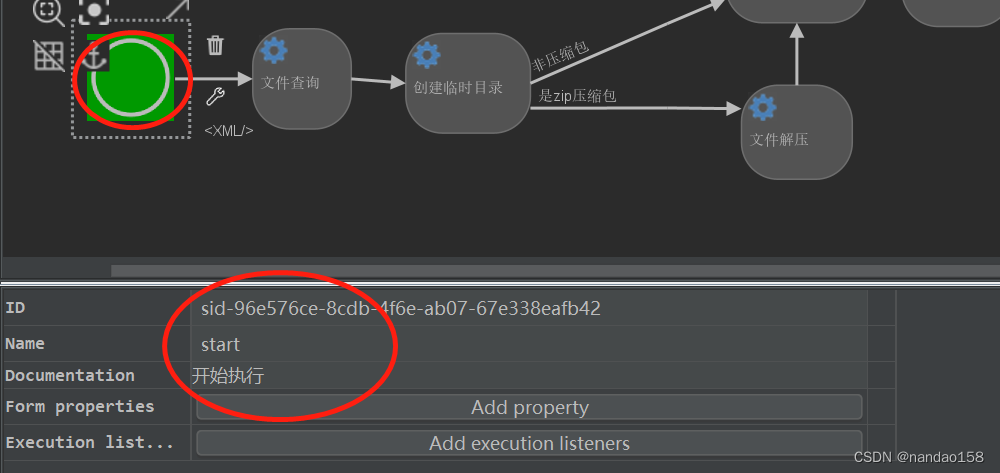

 创建完成后可以配置参数

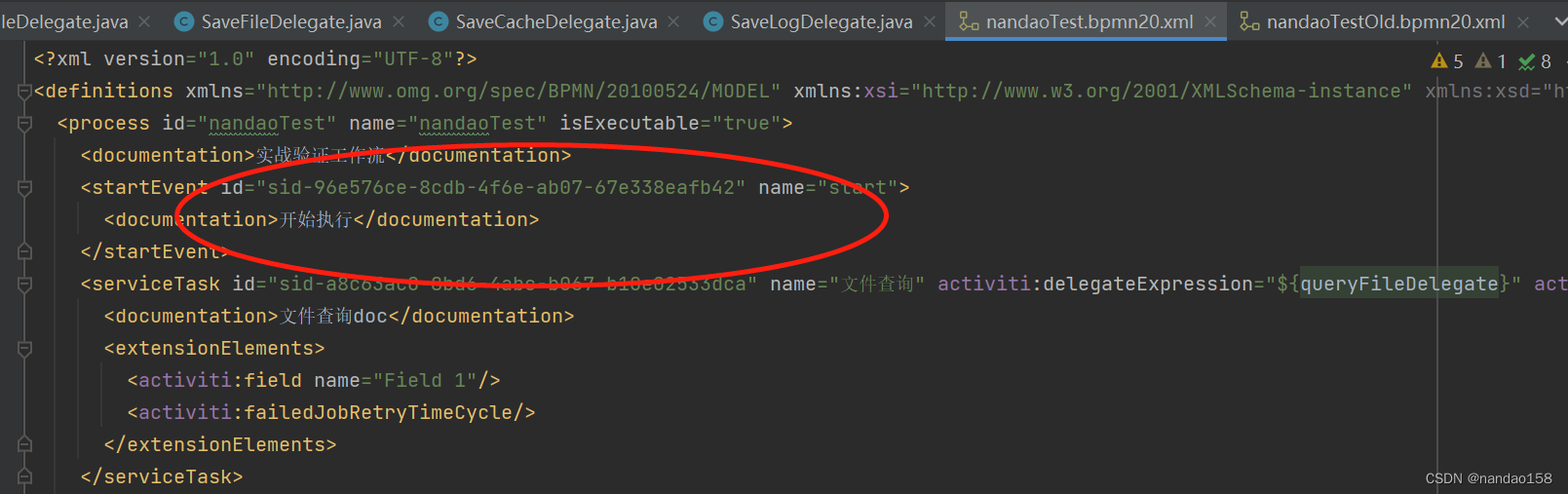

此时bpmn文件同时做出改变，可以看看

此后就配置各种事件和网关了。

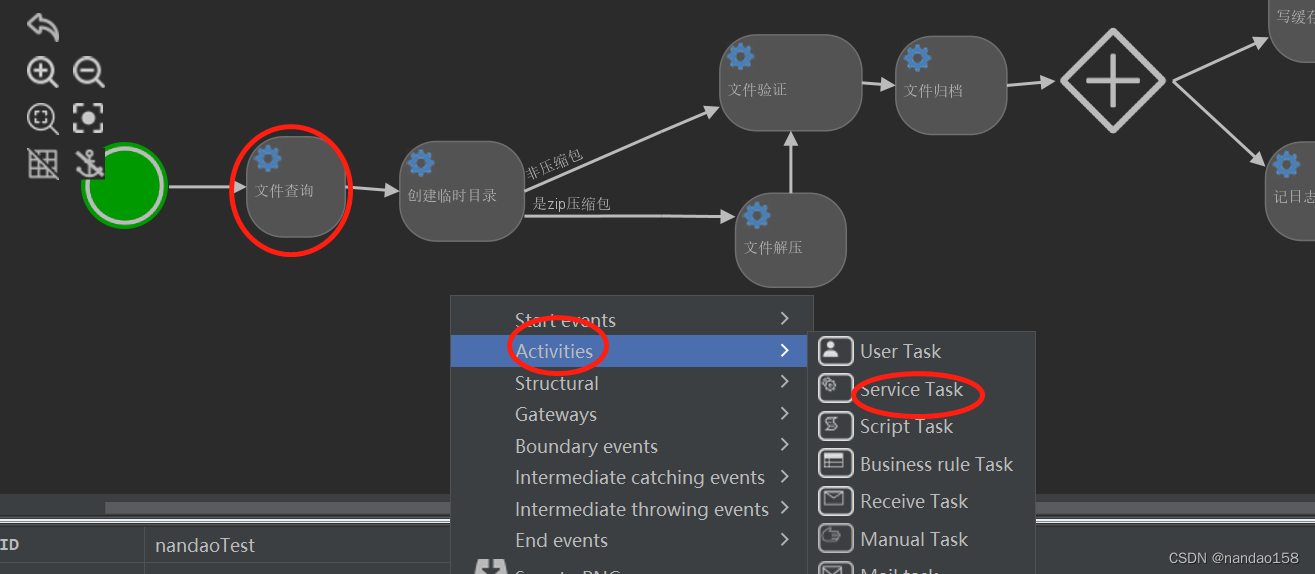

5、右键创建任务

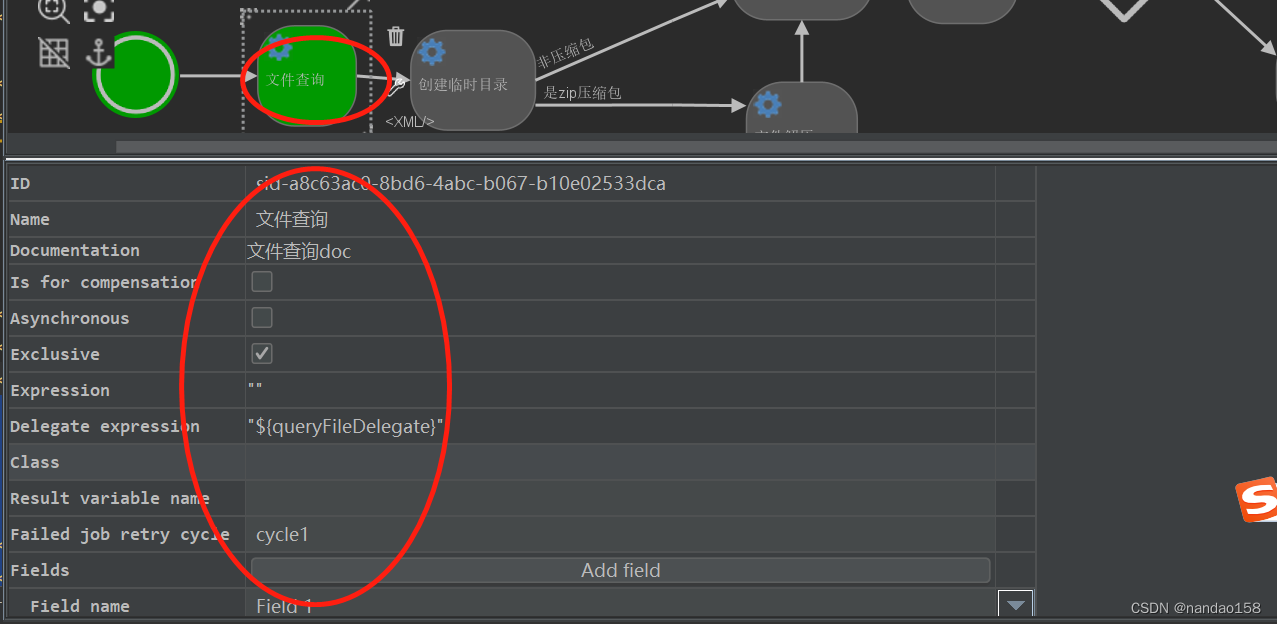

 配置参数

注意：

1）、Class 是指定一个业务类,比如：

com.nandao.bpm.CommonJavaDelegate

2）、Expression 使用表达式解析一个方法，比如 ：

${testServer.doWork()}

3）、Delegate  Expression 使用委托表达式指定一个对象，此对象首个字母必须改为小写，否则报错：

4）、以上三个参数只能配置一个，否则可能报错

Unknown property used in expression: ${XXX}

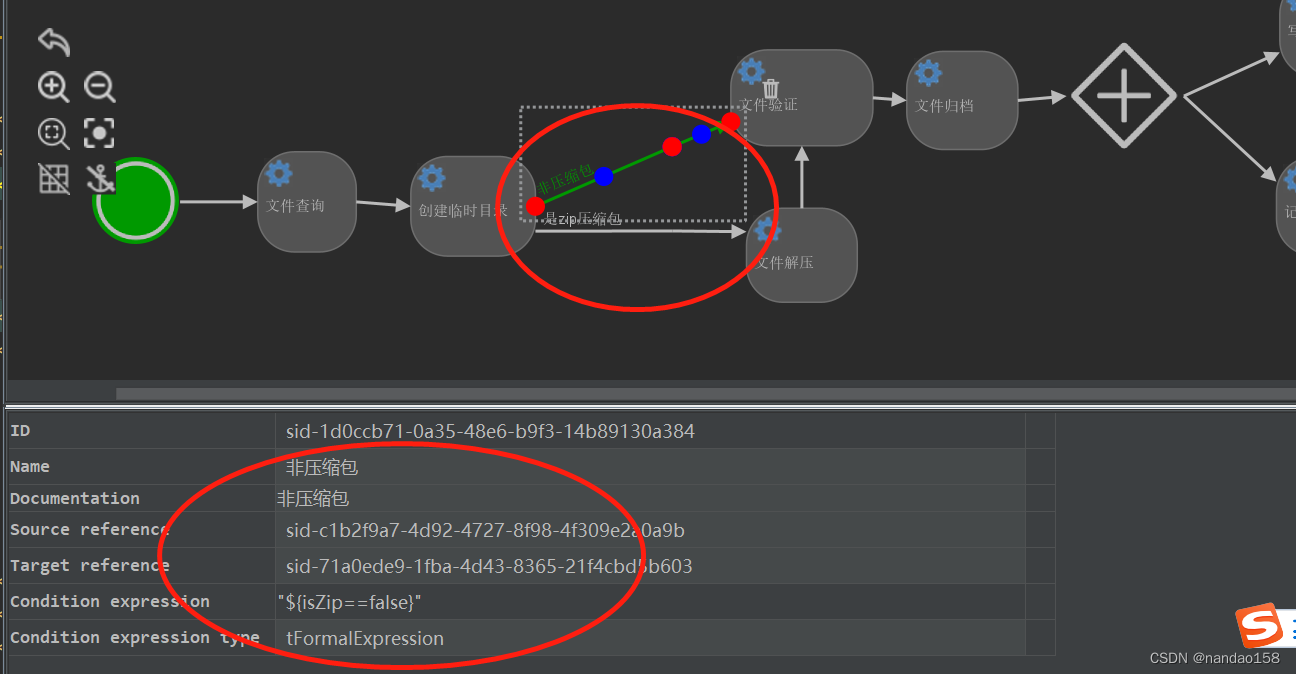

6、自定义条件

判断参数  isZip==false，就不执行解压，条件判断，如果是可以这样判断  isZip==true

另外 ：xsi:type 含义不知道,值为tFormalExpression;

一般前面可以添加一个排他网关，这样更安全，但是有需要注意的地方。

注意：排他网关只会选择一个为true的分支执行；如果有两个分支条件都为true，排他网关会选择id值较小的一条分支去执行；如果条件都不满足，流程就结束了(是异常结束) 。

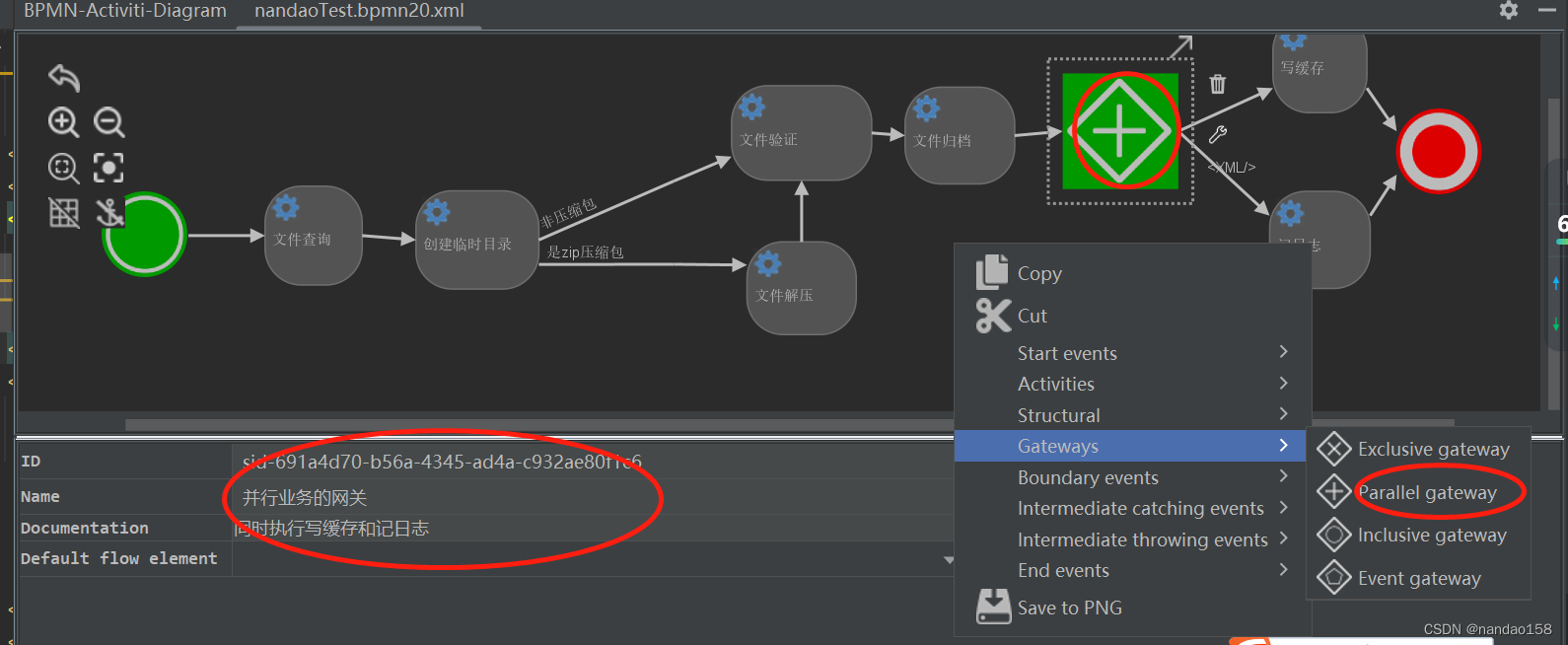

7、并行网关

 注意：并行网关不会解析条件。 即使顺序流中定义了条件，也会被忽略。

除了刚才说的两种网关，还有包含网关、事件网关，用到时可以查一下，基本思路是一致的。

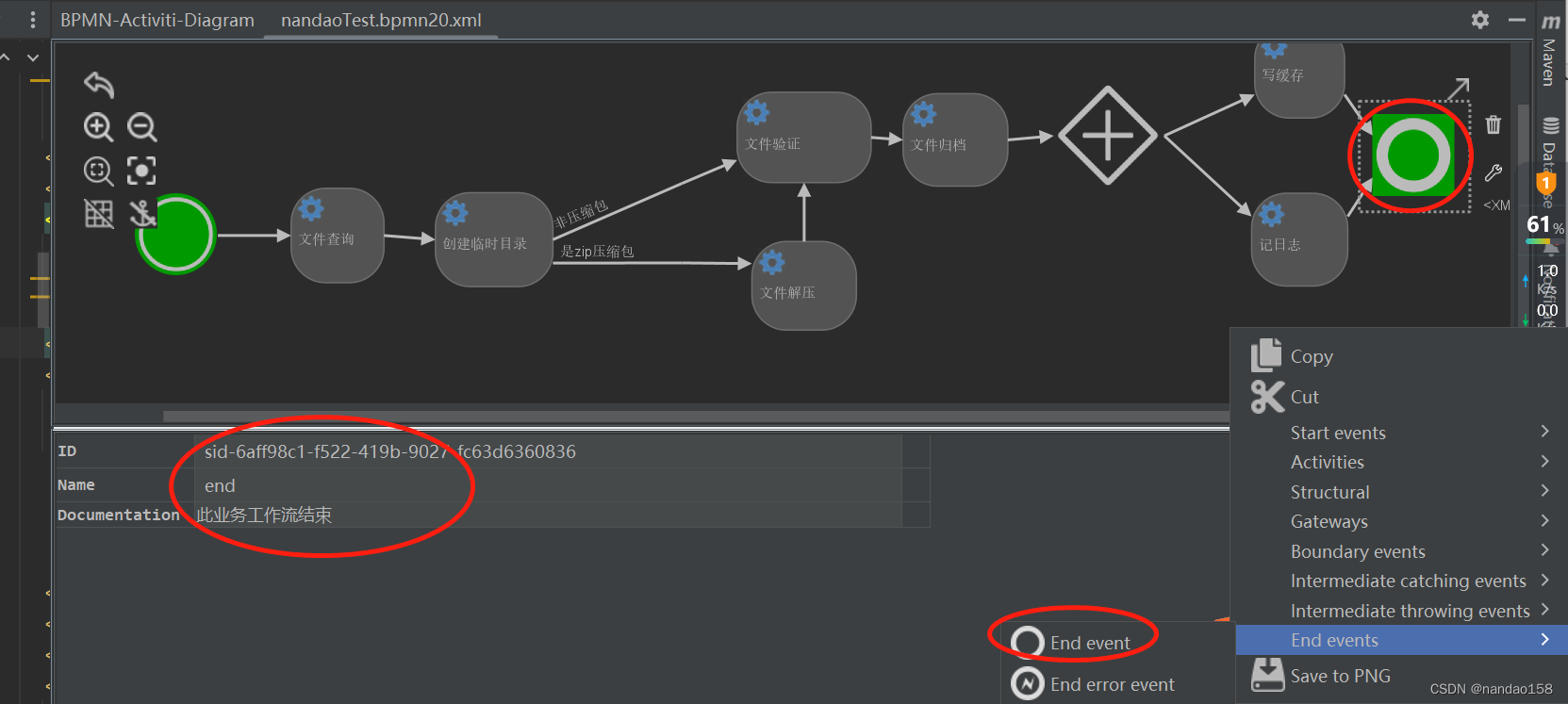

8、工作流结束

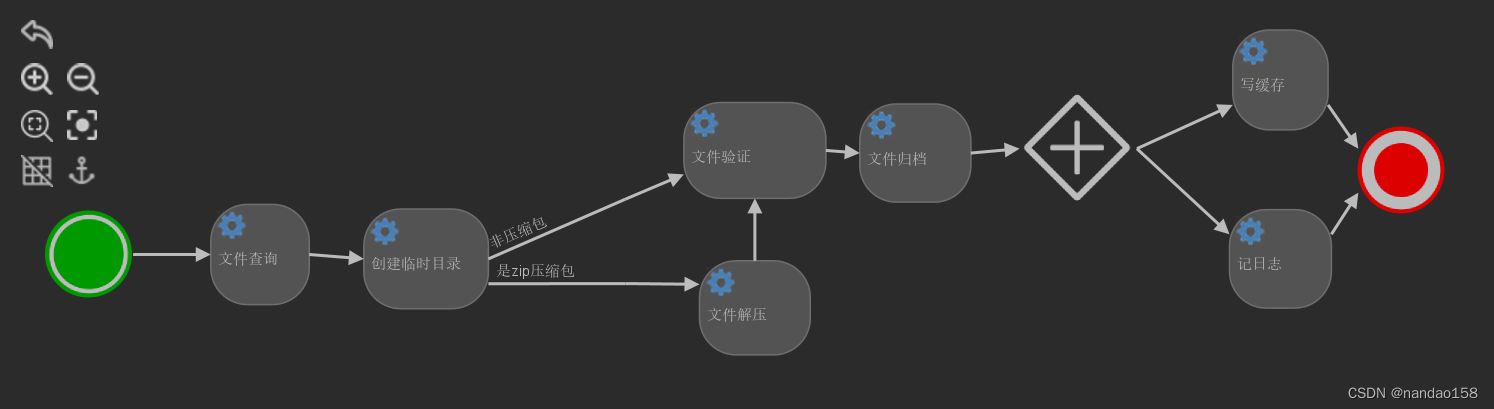

9、最终流程图

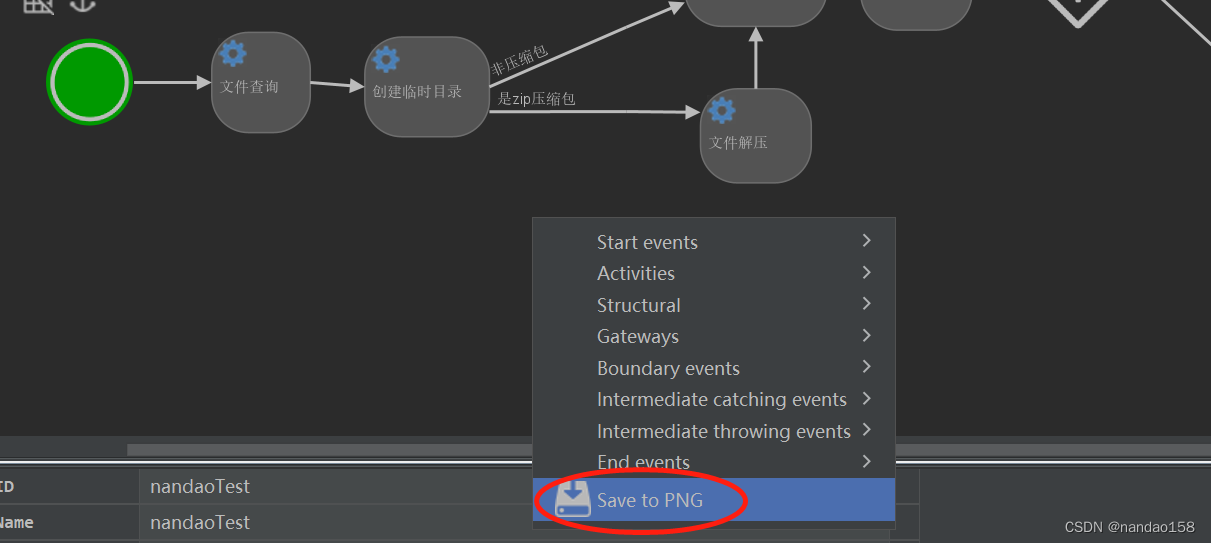

也可以下载，保存到某个目录

 10、生成的bpmn文件内容

实战验证工作流开始执行文件查询doc创建临时目录2文件解压文件验证文件归档写缓存记日志非压缩包${isZip==false}是zip压缩包${isZip==true}同时执行写缓存和记日志此业务工作流结束

此内容可以简要参考一下 。另外还有一种idea集成activiti画图方式，网上找的也挺好的：两种画图方式

到此npmn文件整个流程生成完毕，下面篇我们实战演示整个流程，敬请期待！
