一.简述

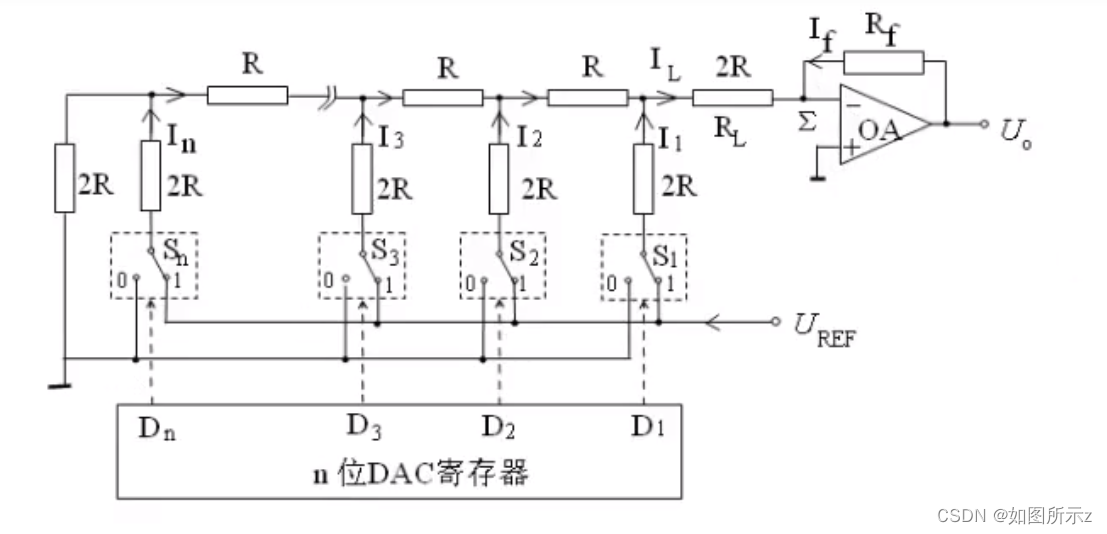

T型电阻网络构成D/A转换器
T型电阻网络只用R和2R
S1....Sn为电子开关，受控于D1......Dn,D = D1D2.............Dn；（DAC寄存器输出）
任何一个节点上的隔个分支的等效电阻是相等：
T型电阻网络为线性电路，可以用叠加原理。
每一个电子开关对应着寄存器的二进制位
二.工作原理
2.1工作原理
DAC移位寄存器输出D1为1，D2D3......Dn都为0
开关S1接基准电源UREF(接通1位置)，其余接地（接通0位置）

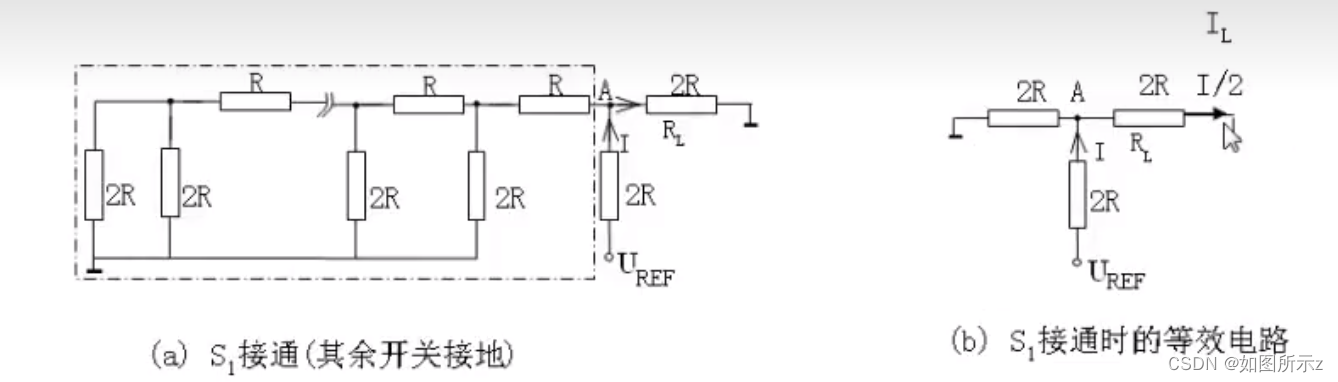

等效电路：

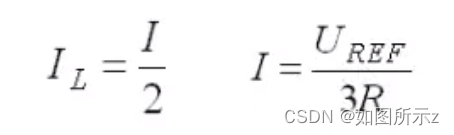

流经负载RL电阻的电流为：（D=100·······0时的IL）
2.2工作原理
DAC移位寄存器输出D2为1，D1D3......Dn都为0
开关S2接基准电源UREF(接通1位置)，其余接地（接通0位置）

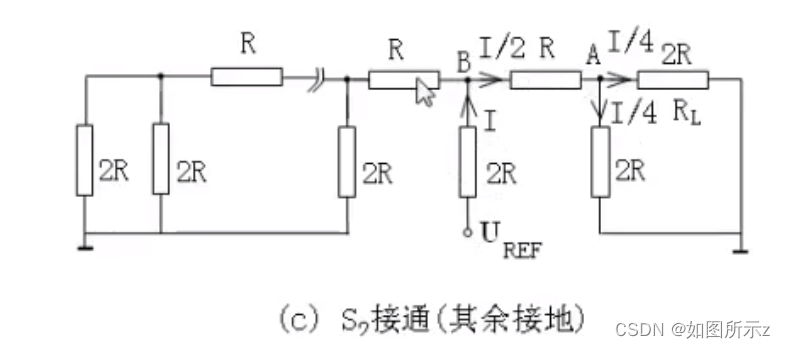

等效电路：

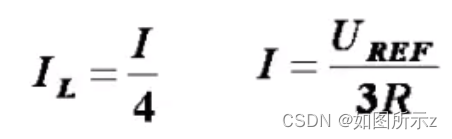

流过节点A，流经负载RL电阻的电流为：（D=100·······0时的IL）

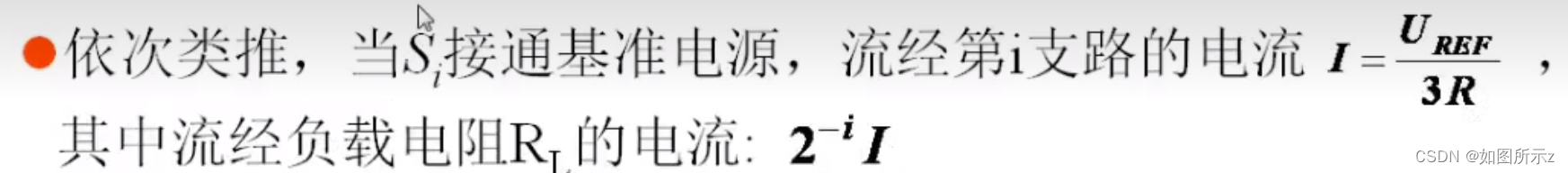

2. 3总结

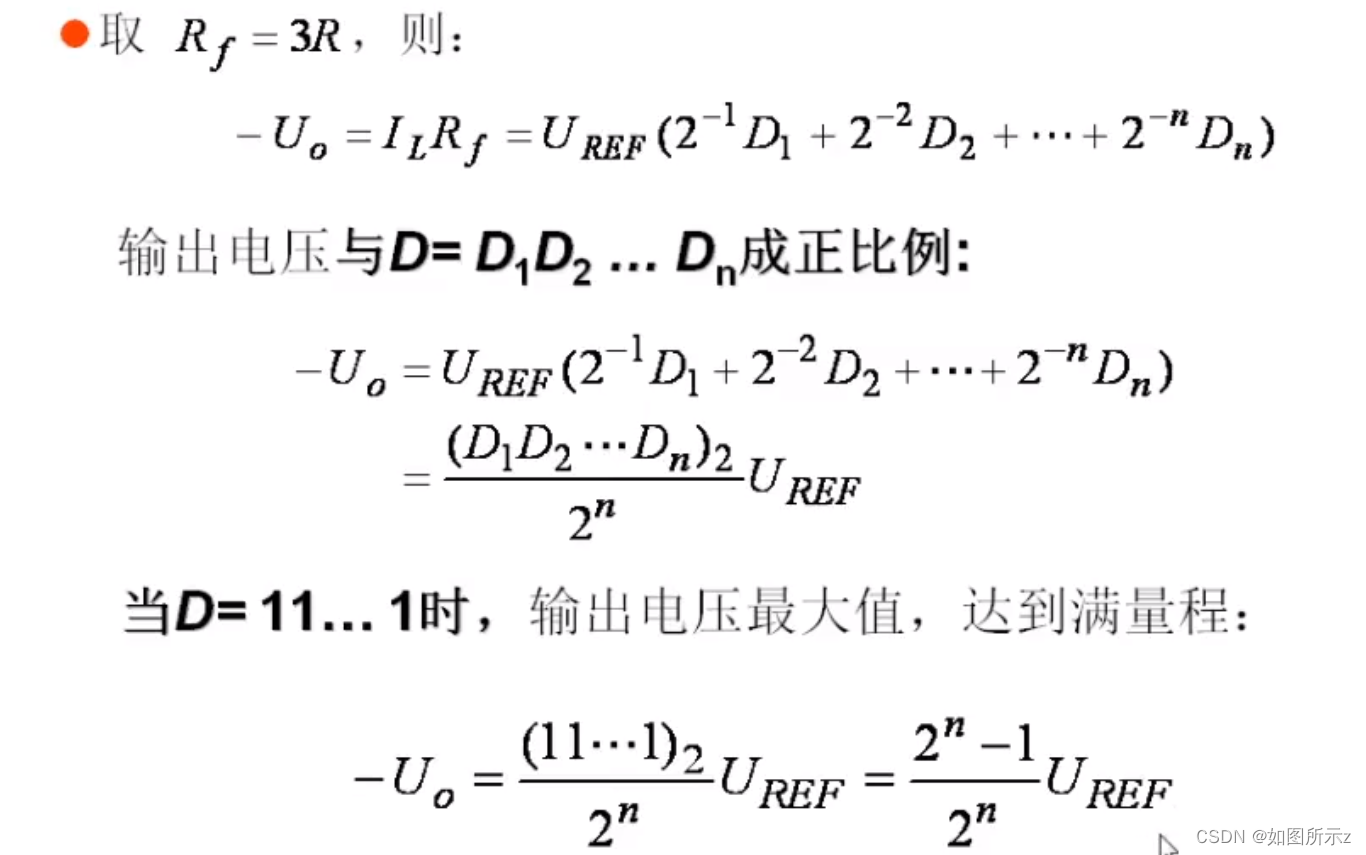

三.运算放大器输出
T型电阻网络构成D/A转换器
四.题目

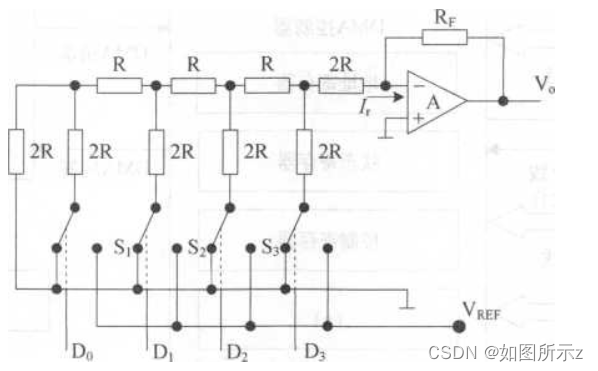

一个4位T型电阻网络D/A转换电路如下图所示，若取Rf=3R，则运放的输出电压 Vo为
。 假设 Vref 电压为 12V，为了得到 9V的输出电压，D3D0的二进制值应为（ ）。
D3D0的二进制值应为1100
