示例1

Qt画一个全方位雷达扫描

#include
#include
#include
#include
#include class Radar : public QWidget {
public:Radar(QWidget *parent = 0);
protected:void paintEvent(QPaintEvent *event);
private:QTimer *timer;float angle;
};
Radar::Radar(QWidget *parent): QWidget(parent), angle(0) {timer = new QTimer(this);connect(timer, SIGNAL(timeout()), this, SLOT(update()));timer->start(10); // 每10毫秒进行一次更新
}
void Radar::paintEvent(QPaintEvent * /* event */) {QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing);// 绘制雷达扫描区域painter.setPen(QColor("#00ff00"));painter.drawEllipse(10, 10, width() - 20, height() - 20);// 绘制雷达扫描线painter.setPen(QColor("#ff0000"));painter.drawLine(width() / 2, height() / 2,width() / 2 + (width() - 20) / 2 * qCos(qDegreesToRadians(angle)),height() / 2 + (height() - 20) / 2 * qSin(qDegreesToRadians(angle)));// 绘制雷达扫描中心点painter.setBrush(QColor("#ff0000"));painter.drawEllipse(width() / 2 - 5, height() / 2 - 5, 10, 10);angle = (angle + 1) ;// 更新雷达扫描角度
}
int main(int argc, char *argv[]) {QApplication app(argc, argv);Radar radar;radar.setWindowTitle("radar");radar.resize(400, 400);radar.show();return app.exec();
}

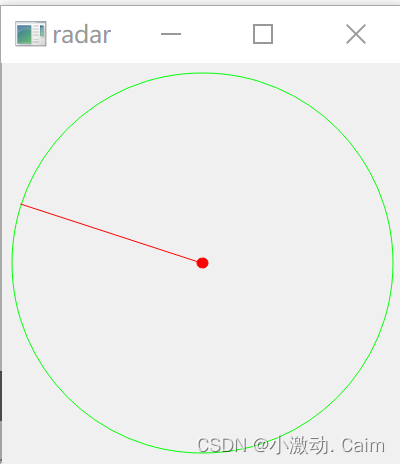

使用QPainter在paintEvent中绘制雷达扫描区域、雷达扫描线和雷达扫描中心点。使用QTimer定时更新雷达扫描角度。在main函数中创建Radar对象并显示。

示例2

复杂的全方位雷达扫描，具体步骤如下：

• 创建一个Qt项目，并添加一个主窗口。

新建Qt Widgets Application项目，添加MainWindow类。

• 在主窗口上添加一个QGraphicsView控件，用于绘制雷达扫描。

在MainWindow类的构造函数中添加以下代码：

QGraphicsView *view = new QGraphicsView(this);
view->setGeometry(20, 20, 400, 400);

• 创建一个QGraphicsScene对象，并将其设置为QGraphicsView的场景。

在MainWindow类的构造函数中添加以下代码：

QGraphicsScene *scene = new QGraphicsScene(this);
view->setScene(scene);

• 在QGraphicsScene中添加一个QGraphicsEllipseItem对象，用于表示雷达扫描的圆形区域。

在MainWindow类的构造函数中添加以下代码：

QGraphicsEllipseItem *circle = new QGraphicsEllipseItem(0, 0, 400, 400);
circle->setPen(QPen(Qt::NoPen));
circle->setBrush(QBrush(Qt::white));
circle->setZValue(-1);
scene->addItem(circle);

• 在QGraphicsScene中添加一些QGraphicsLineItem对象，用于表示雷达扫描的扫描线。

在MainWindow类的构造函数中添加以下代码：

for (int i = 0; i < 180; i += 10) {QLineF line(200, 200, 200 + 200 * cos(i * M_PI / 180),200 - 200 * sin(i * M_PI / 180));QGraphicsLineItem *scanLine = new QGraphicsLineItem(line);scanLine->setPen(QPen(Qt::red, 2));scanLine->setRotation(-i);scanLine->setZValue(1);scene->addItem(scanLine);
}

• 在QGraphicsScene中添加一个QGraphicsPolygonItem对象，用于表示雷达扫描的中心点。

在MainWindow类的构造函数中添加以下代码：

QPointF points[3] = { QPointF(200, 200),QPointF(195, 190),QPointF(205, 190) };
QGraphicsPolygonItem *center = new QGraphicsPolygonItem(QPolygonF(points, 3));
center->setPen(QPen(Qt::NoPen));
center->setBrush(QBrush(Qt::red));
center->setTransformOriginPoint(200, 200);
center->setZValue(2);
scene->addItem(center);

• 在主窗口的槽函数中更新雷达扫描的扫描线的旋转角度。

在MainWindow类中添加以下私有成员变量：

int angle;

在MainWindow类的构造函数中添加以下代码：

angle = 0;

在MainWindow类中添加以下槽函数：

void MainWindow::updateScanLine() {angle += 10;angle %= 360;QList items = ui->graphicsView->scene()->items();for (int i = 0; i < items.size(); i++) {QGraphicsLineItem *line = dynamic_cast(items[i]);if (line) {line->setRotation(line->rotation() + 10);}}
}

• 使用QGraphicsBlurEffect对象，对雷达扫描的圆形区域进行模糊处理，以增强立体感。

在MainWindow类的构造函数中添加以下代码：

QGraphicsBlurEffect *effect = new QGraphicsBlurEffect(this);
effect->setBlurRadius(10);
circle->setGraphicsEffect(effect);

• 使用QGraphicsOpacityEffect对象，对雷达扫描的中心点进行透明度处理，以增强立体感。

在MainWindow类的构造函数中添加以下代码：

QGraphicsOpacityEffect *opacityEffect = new QGraphicsOpacityEffect(this);
opacityEffect->setOpacity(0.5);
center->setGraphicsEffect(opacityEffect);

• 在主窗口中添加一个QTimer控件，定时更新雷达扫描的扫描线的旋转角度。

在MainWindow类的构造函数中添加以下代码：

QTimer *timer = new QTimer(this);
connect(timer, SIGNAL(timeout()), this, SLOT(updateScanLine()));
timer->start(100);
