（一）填空题

1. 格雷码的特点是任意两个相邻的代码中仅有__1_位二进制码不同。

2．已知函数，可知使Y = 0 的输入变量最小项有  4 个。

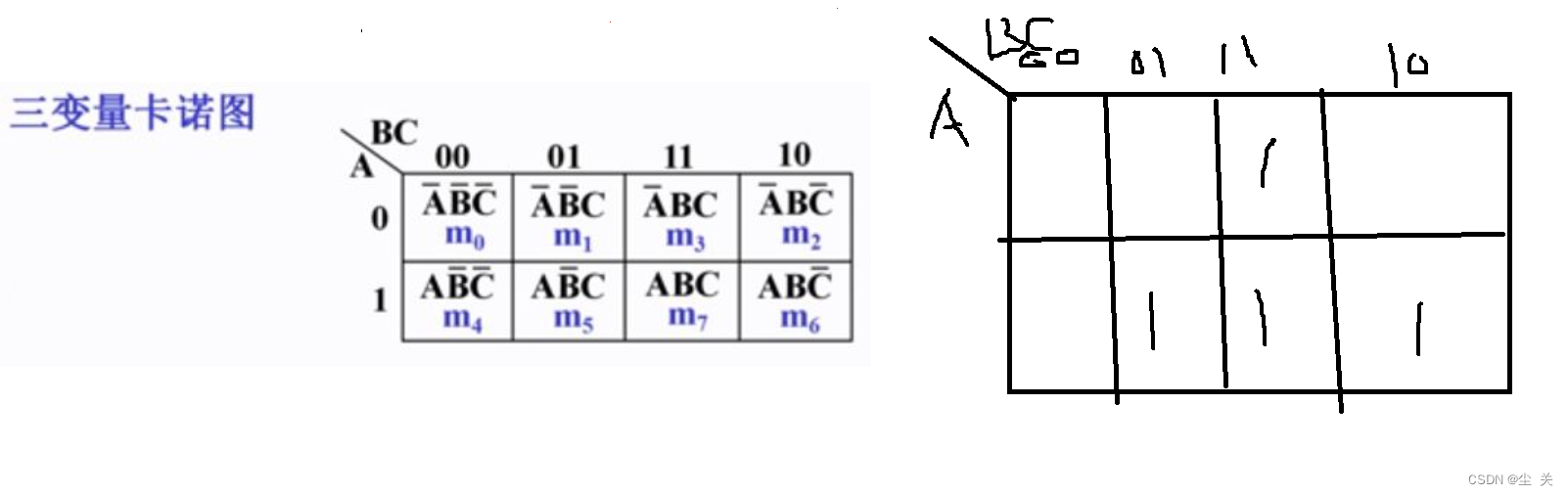

3．使函数Y(A,B,C)=AB+AC  取值为1的最小项有  3    个。

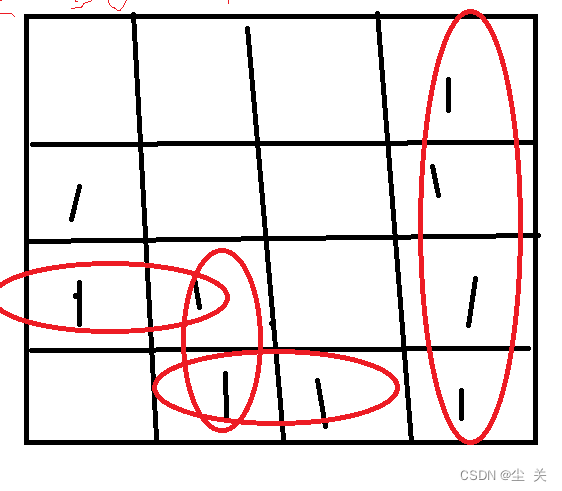

4.

5. 函数L（A、B、C、D）=∑m（5、7、13、14）+∑d（3、9、10、11、15）的最简与或表达式为：L = _ AB'+A'CD+BC'D__。

6.组合逻辑电路中不存在输出到输入的  反馈 通路，因此，输出状态不影响输入状态.

 7．要用n位二进制数为N个对象编码，必须满足     2ⁿ<=2N        。

8．编码电路和译码电路中，    编码    电路的输出是二进制代码。

9.

10. 硅晶体管和锗晶体管工作于放大状态时，其发射结电压UBE分别0.7V和 0.3V。

11．异步置位端 、异步复位端等符号上面的横线“—”表示____ _____。

12．仅具有“置0”、“置1”功能的触发器叫  D触发器  。

13. 时序电路在结构上一定包含  存储  电路。

14. 计数器的基本功能是 用电路的 输出状态来表示计数值 ，它是用电路的 输出状态 来表示计数值。计数器的模是指 计数器能够累计输入脉冲的最大数目 。

15.

16．要组成模15计数器，需要采用    4   个触发器。

17．欲将某时钟频率为32MHz的CP变为16MHz的CP，需要二进制计数器  1   个。

18. 用五个D触发器构成环形计数器，其模为   5   。

19. PN结的单向导电性指的是 PN结正向偏置时导通，反向偏置时阻断的特性 。

20．在化简的过程中，约束项可以看作 “1”或“0” 。

21．组合逻辑电路的输出仅与输入的状态 有关。

22．时序逻辑电路的特点是：输出不仅取决于当时 输入 的状态还与电路 原来 的状态有关。

23．欲使JK触发器实现的功能，则输入端J应接 “1” ，K应接 “1” 。

24．JK触发器具有 保持 、 翻转 、 置0 和 置1 的功能。

25．触发器的逻辑功能通常可用真值表、 特征方程 、 状态图 和 激励表 四种方法描述。

26.共阳极的数码管输入信号的有效电平是 低 电平。

27. 物质按导电能力强弱可分为 导体 、 绝缘体 和 半导体 。

28. 本征半导体掺入微量的三价元素形成的是 P 型半导体，其多子为 空穴 。

29．在正逻辑的约定下，“1”表示 高 电平，“0”表示 低  电平。

30．最简与或表达式是指在表达式中 与项 最少，且 变量个数 也最少。

31、N型半导体也称为    电子    半导体，其多数载流子是  电子    ，主要靠  电子     导电；P型半导体也称为 空穴   半导体，其多数载流子是 空穴  ，主要靠  空穴    导电。

32、二极管具有单相导电性特性，它导通的条件是 P区接高电位，N区接低电位（PN结加正向电压）。

 33、在数字电路中，基本的工作信号是数字信号 ，这种信号在时间上和数值上是离散  的，而且只有   0   和    1  两个基本数字，反映在电路上就是高电平 和低电平两种状态。

34、（16）10= 10000 ）2 ，（10011）2=（ 19 ）10 。

 35、逻辑代数中，最基本的逻辑关系有三种，即 与逻辑 、或逻辑   和非逻辑  。

36、如图所示的逻辑符号是  或      门电路。其逻辑表达式为 Y=A+B             。

 37、已知逻辑变量A=1101，B=1000，则A⊕B等于  0101 ，A+B则等于 10101    。

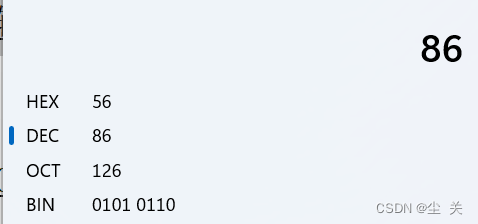

38、（86）10 的二进制码为     ；其对应八进制值为   126  ，十六进制为 56         。

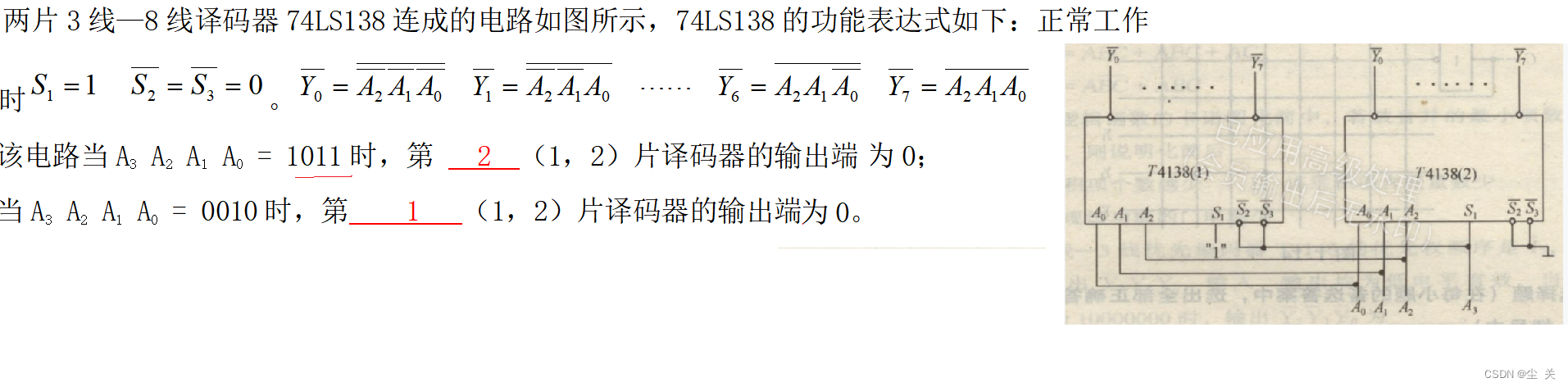

 39.

 如图：

40. 函数(A+B)CD'的反函数为 A’B’+C’+D   ，对偶函数为   AB+C+D’    。

42.能够存储一位二值（逻辑“0”和逻辑“1”）信号的基本单元电路，统称为触发器。触发器具有两个输出端，当Q=0，Q'=   1   时，触发器处于“0”的状态。

（二）填空题

1.下列数码均代表十进制数6，其中按余3码编码的是_________。        【    】

A．0110       B．1100        C．1001        D．1101

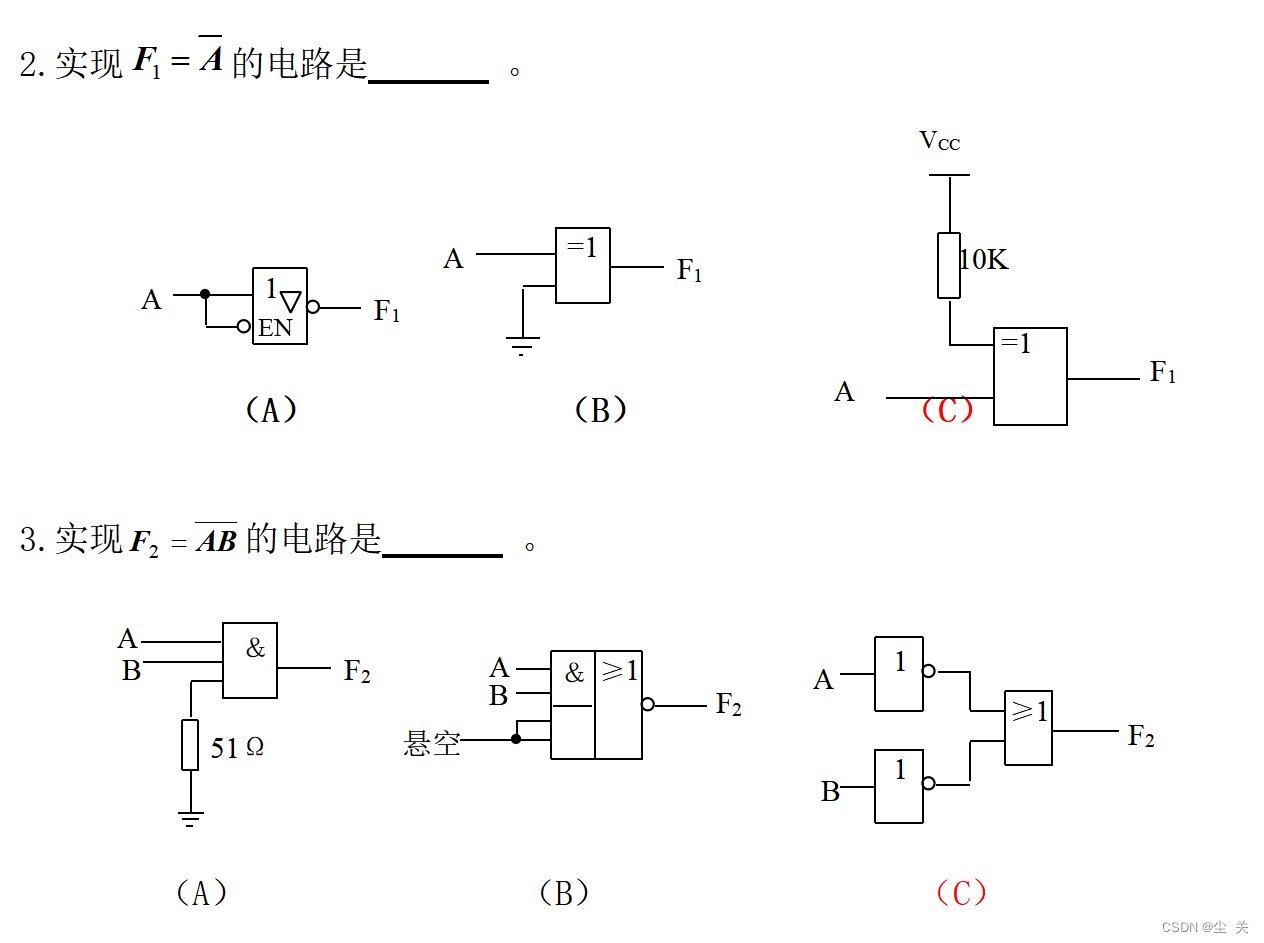

2.3.

4.每门静态功耗，TTL与CMOS门相比较应(　　　)。

A.前者大 B.后者大

C.一样大 D.无法比较

5. CMOS与非门多余输入端应该（　　）。

A．接地              B．接电源电压    C．悬空

6．能实现总线连接方式的门为(　　)　

A　 TTL三态门  B OC门　C TTL与非门　D TTL或非门　

7.以下错误的是（    ）

A.数值比较器可以比较数值大小

B.实现两个一位二进制数相加的电路叫全加器

C.实现两个一位二进制数和来自低位的进位相加的电路叫全加器

D.编码器可分为普通全加器和优先编码器

8.A、B、C、D、E 是五个开关，每个开关有两个状态0 和1，F 为电灯，亮时为逻辑1，灭时为逻辑0。且开关中出现1 的个数为奇数时灯亮。若在五个不同的地方控制同一个电灯的灭亮，逻辑函数F 表达式应为（    ）

A、ABCDE  B、A+B+C+D+E  C、A⊕ B⊕ C⊕ D⊕E  D、A⊙B⊙C⊙D⊙E

9. 对于JK触发器，若希望其状态由0转变为1，则所加激励信号是(   )

A.JK=0X B.JK=X0

C.JK=X1 D.JK=1X

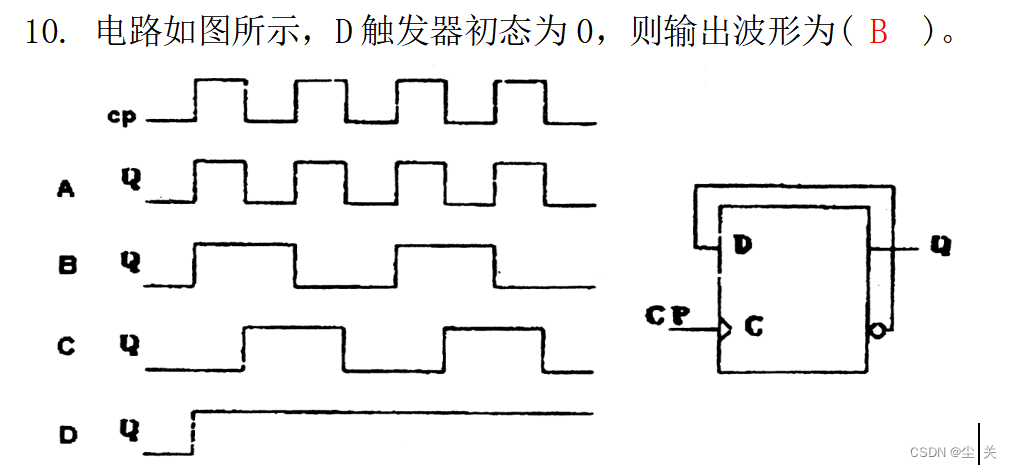

 10.

11. 下列触发器中不能用于移位寄存器的是(　　　)。

A.D触发器 B.JK触发器

C.基本RS触发器 D.负边沿触发D触发器

12.下面4种触发器中，抗干扰能力最强的是(    )

A.同步D触发器         B.主从JK触发器

C.边沿D触发器         D.同步RS触发器

13. 触发器是一种 （     ）。

A、单稳态电路 B、双稳态电路 C、无稳态电路

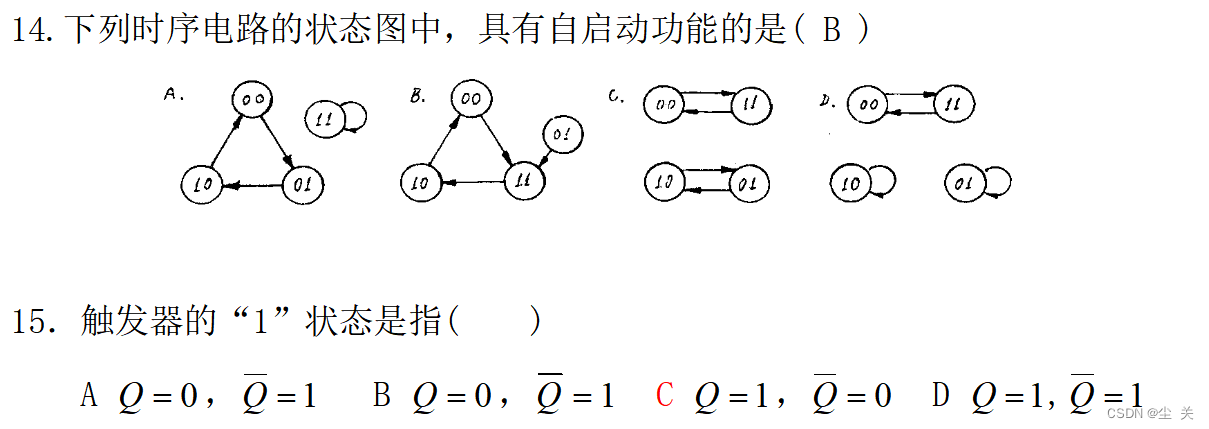

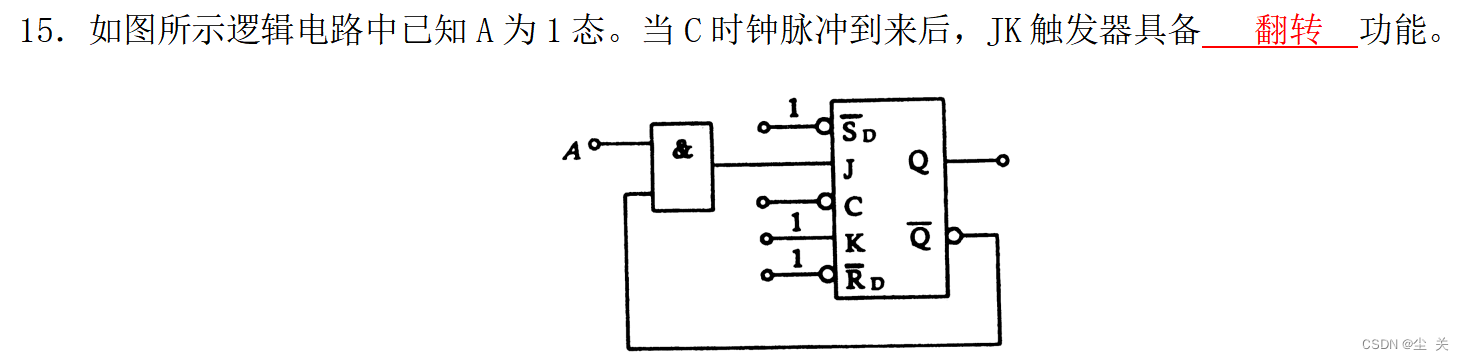

14.15.

16．用6个触发器设计计数器，则此时计数器最合适的模数范围是（   ）

A 6          B 12        C 17-32       D 33-64

17．由n个触发器构成的扭环形计数器，其无效状态数为    （    ）

18．在以下各种电路中，属于时序电路的有（  C　）。

A．ROM  (只读存储器)           B．编码器

C．寄存器             D．数据选择器

19. 关于计数器说法，正确的是------------------------------------------(   D )

A． 按计数功能可分为加法，减法，可逆三种。

B． 按进制分，可分为二进制，十进制及其他进制。

C． 按各触发器的动作步调，可分为同步，异步两种。

D． 以上都对。

20．四个输入的译码器，其输出端最多为（ D ）

   A、4个　　  B、8个　  　C、10个　    　D、16个

 21.

22．一个两输入端的门电路，当输入为1和0时，输出不是1的门是（ C ）。

    A、与非门　　B、或门　　C、或非门　　D、异或门

23．能驱动七段数码管显示的译码器是（ A ）

 A、74LS48　　B、74LS138　　 C、74LS148　 　 D、TS547

24．描述时序逻辑电路功能的两个重要方程式是（ B ）。

A、 状态方程和输出方程      B、状态方程和驱动方程

C、 驱动方程和特性方程      D、驱动方程和输出方程

25. 双稳态触发器的类型有（ D ）

A、基本RS触发器；   B、同步RS触发器；    C、主从式触发器；   D、前三种都有。

26. 存在空翻问题的触发器是（ B ）

A、D触发器；     B、同步RS触发器；    C、主从JK触发器。

27、如下表所示输入信号与输出信号的逻辑表达式为（    a   ）。

           a.Y=A⊙B   b. Y =A⊕B   c.  Y=

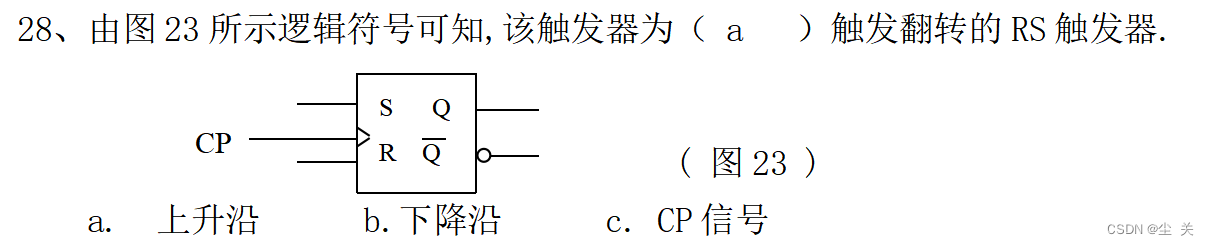

 28.

29、组合逻辑电路在电路结构上只包含（  a    ）。

a.各种门电路；      b. 各种触发器；      c.反馈电路

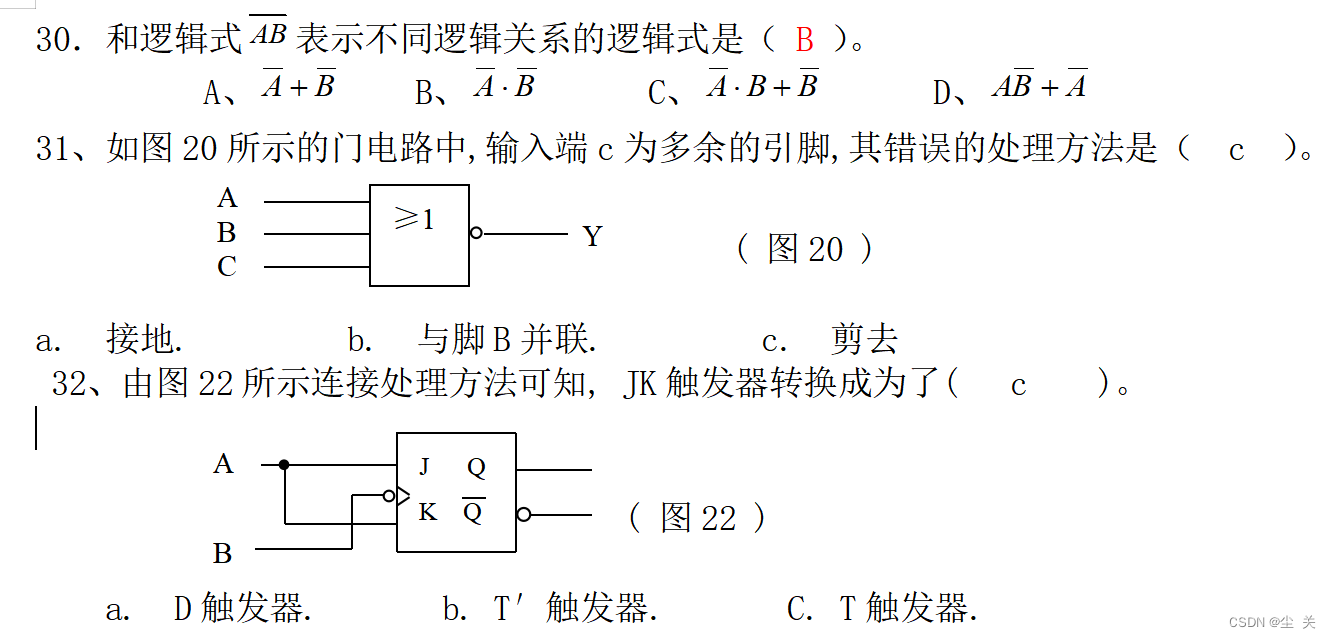

30-32.

(二)判断题

1. 在数字电路中，高电平和低电平指的是一定的电压范围，而不是一个固定不变的数值。（    ）√
2.
3. 编码是将汉字、字母、数字等按一定的规则组成代码，并赋予每一个代码一定含义的过程。（ √）
4. 译码器是一种多路输入、多路输出的逻辑部件。（    ）√
5. 触发器是构成时序电路的基本单元。（    √
6. 触发器具有记忆功能。（    ）√
7. 不仅可以用与非门构成RS触发器，还可以用或非门构成RS触发器。（    ）√
8. 按照计数器在计数过程中触发器翻转的次序，把计数器分为同步、异步计数器。（    ）√

9.仅具有保持和翻转功能的触发器是RS触发器。                  （错）

10.同步时序逻辑电路中各触发器的时钟脉冲CP是同一个信号。      （对）

11.一个计数器在任意初始状态下如果都能进入到有效循环状态时，称其能自启动。（对）

（三）画图题

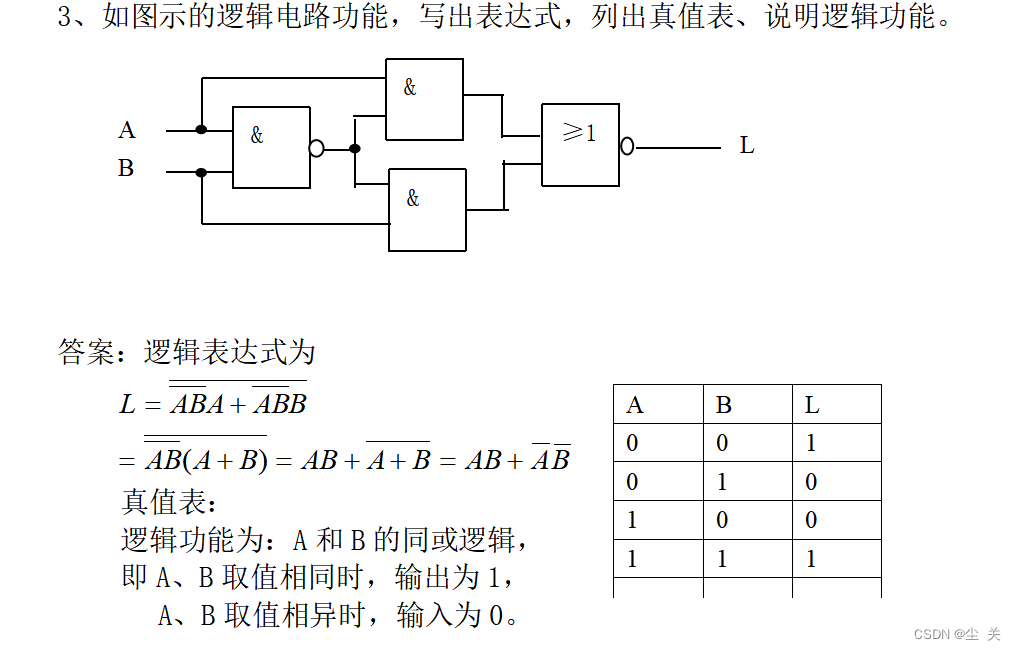

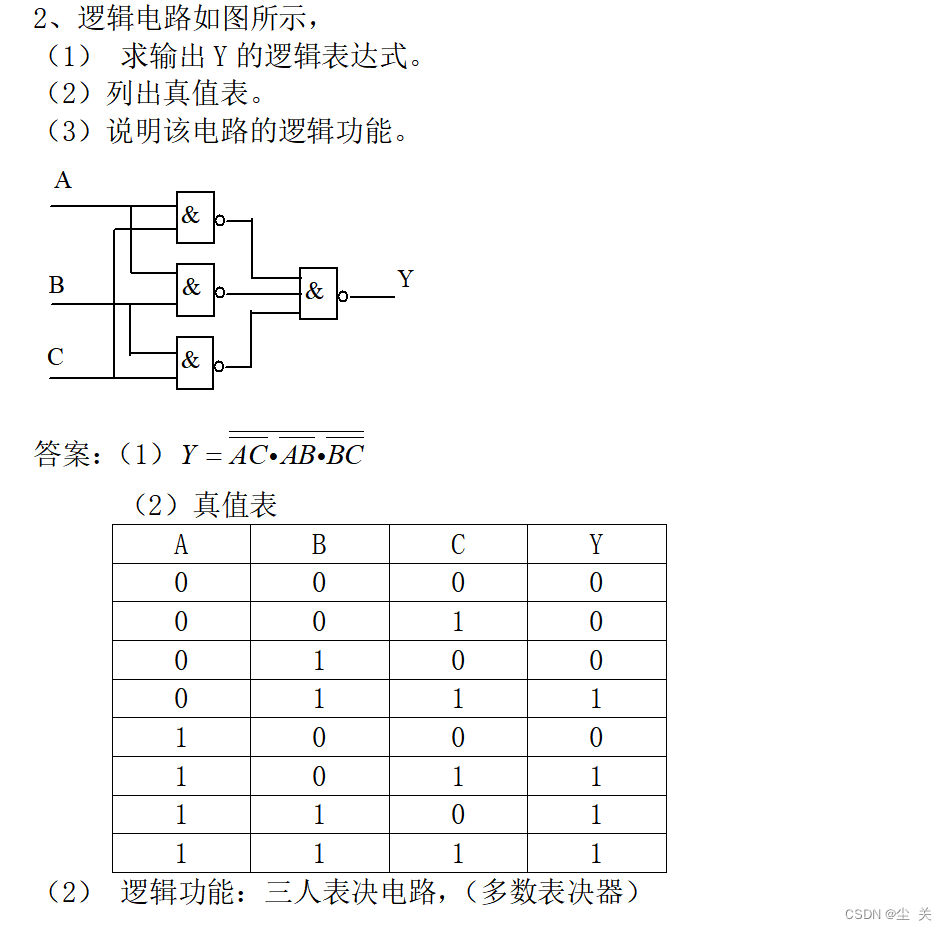

 2.

3.
