操作技巧 | 在Revit中借用CAD填充图案的方法
迪丽瓦拉
2025-05-29 01:11:37
0次
在建模过程中，有时需要达到多种填充效果，而CAD中大量的二维填充图案，便是最直接的资源之一。
使用

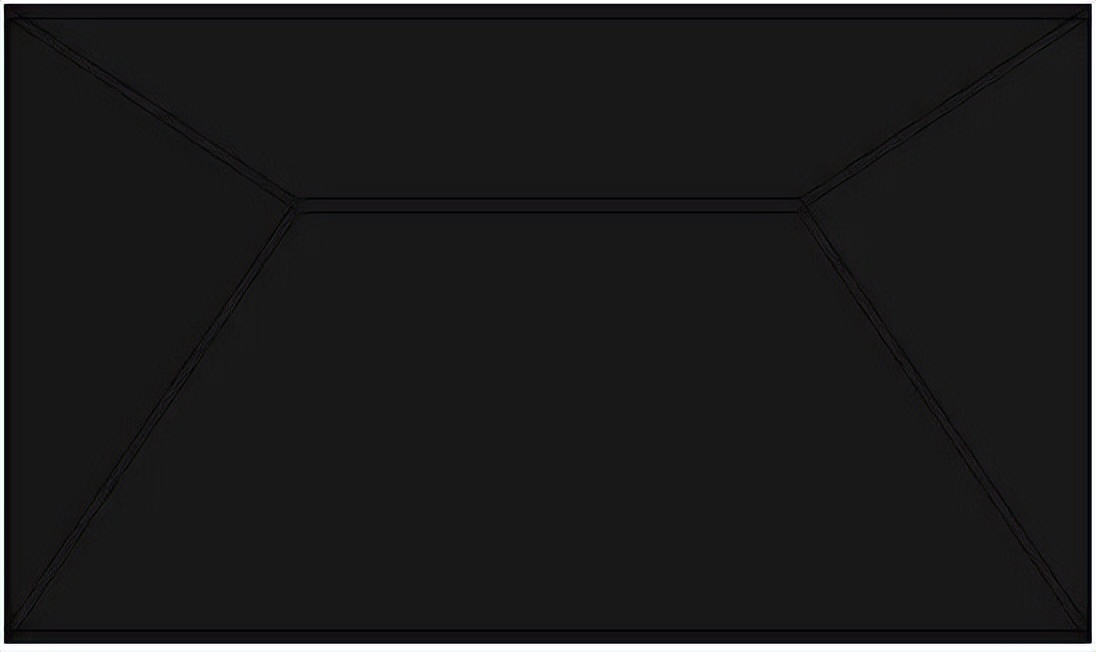

填充图案之前

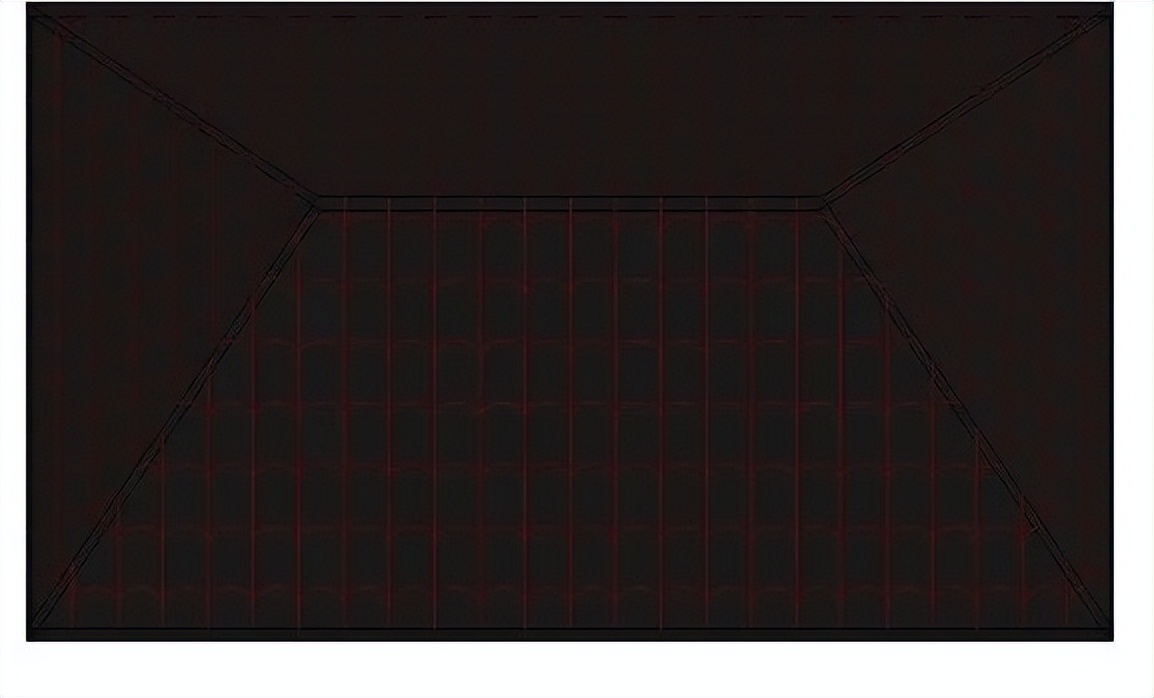

使用

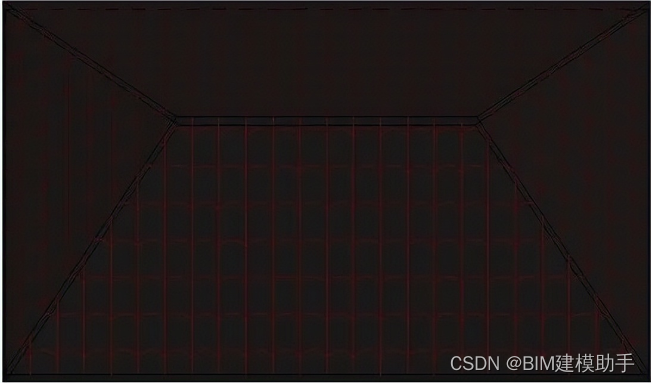

填充图案之后
其中要用到主要命令便是对表面填充图案的添加与编辑
简单效果
如下
模型填充与绘图填充
区别
模型填充图案相对于模型保持固定尺寸，而绘图填充图案相对于图纸保持固定尺寸，相对于主体图层可以具有不同的方向。
而方向可以影响绘图填充图案在主体图元（墙、楼板、屋顶、天花板）中用作截面填充图案时的显示方式（下文中详解）。
注： 详图构件和填充区域中使用的绘图填充图案不受此设置的影响。
基本步骤
如下

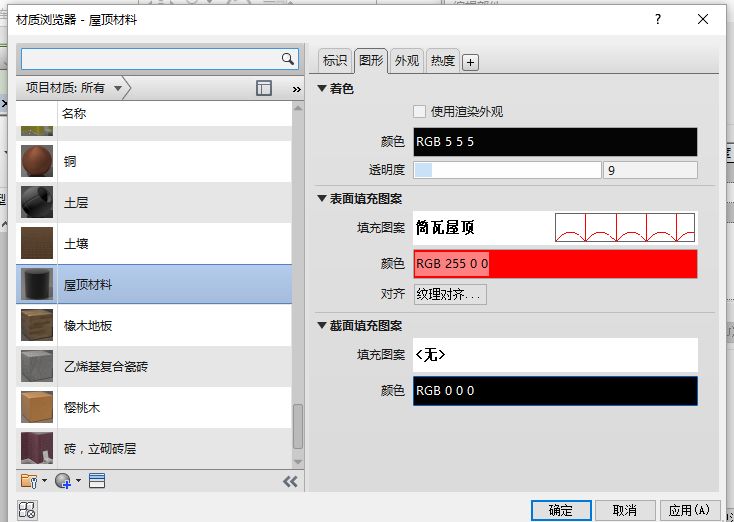

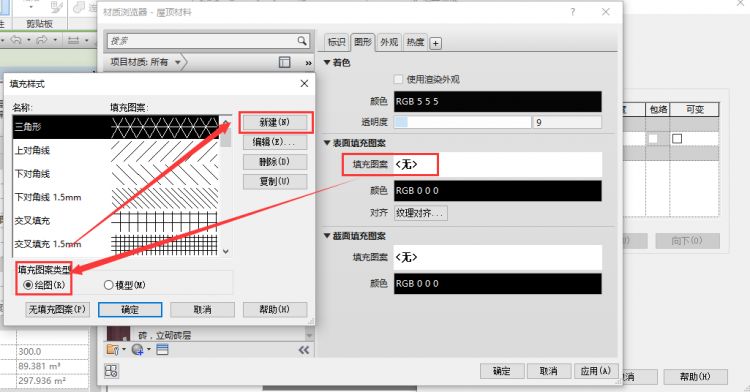

1、在构建创建好之后，对构建进行材质编辑，在表面填充图案命令中，新建一个绘图填充样式；

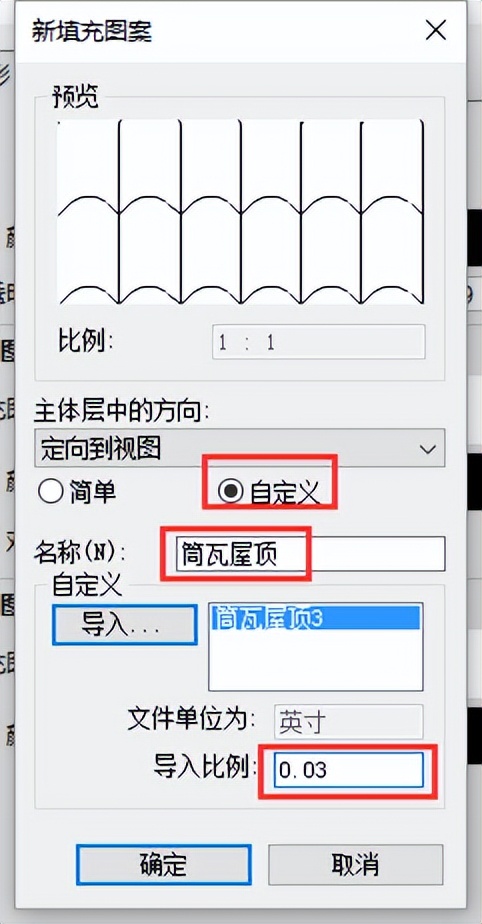

2、使用自定义方式将二维填充图案导入，并对其导入比例进行合适的修改

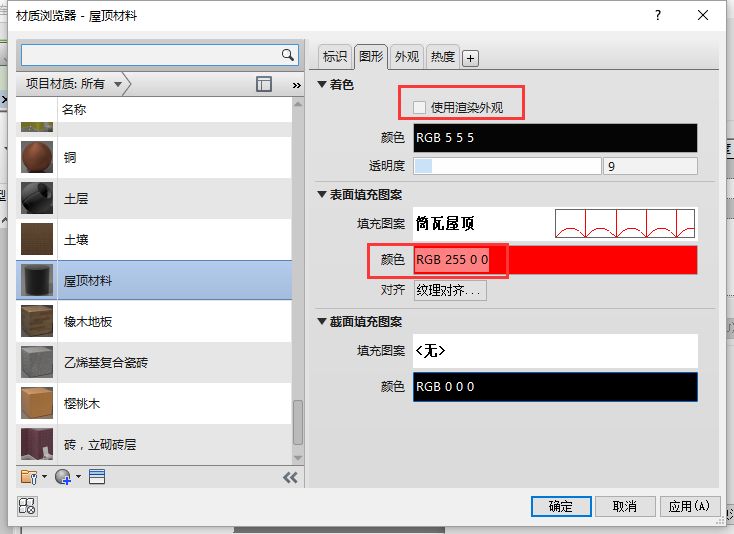

3、对表面填充图案的颜色与构建的显示方式进行更改；
4、单击确定，完成填充图案的添加；
显示
主体层中的方向
“设置为视图方向”，所有图案相对于图纸都共享相同的方向和原点，因此它们在图元过渡上完全对齐。
“保持可读”，此选项模拟文字的行为。

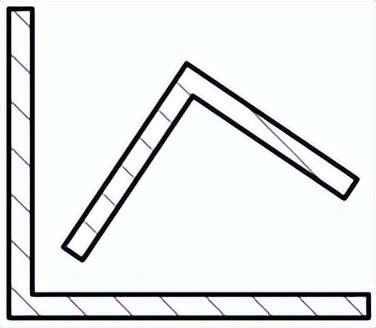

图案与主体图元对齐，但是当主体倾斜45、135、225和315度时，图案翻转90度。

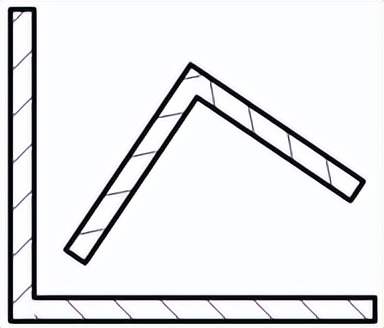

右对角线图案始终大致保持右对角线，90度角有一个平滑过渡，图案相对于图纸共享相同的原点。
“与图元对齐”， 即图案与主体图元（如墙、楼板、屋顶或天花板）对齐并计算适当的原点。
