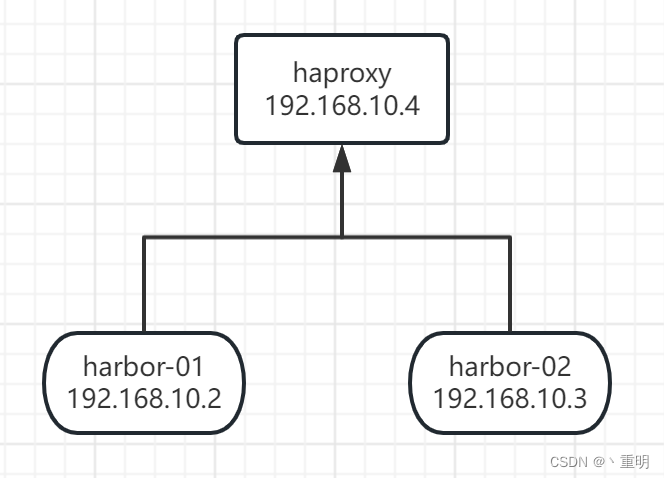

架构图

注意：此架构有缺陷不适合用于生产，只作为学习

1.安装docker

因为安装harbor需要用到docker，所以请先安装docker

这一步内容请看docker安装

2.安装harbor

• 下载harbor包

wget https://github.com/goharbor/harbor/releases/download/v2.5.6/harbor-offline-installer-v2.5.6.tgz

如果网速慢，本文提供一个免费下载的包harbor-v2.5.6

• 解压缩进行配置

tar xf harbor-offline-installer-v2.5.6.tgz
cd harbor
cp harbor.yml.tmpl harbor.yml
vim harbor.yml# 配置文件内容，IP192.168.10.3改成对应IP
hostname: 192.168.10.2
harbor_admin_password: Harbor12345
# https相关内容注释
#https:# https port for harbor, default is 443# port: 443# The path of cert and key files for nginx# certificate: /your/certificate/path# private_key: /your/private/key/path

• 进行安装

./install.sh

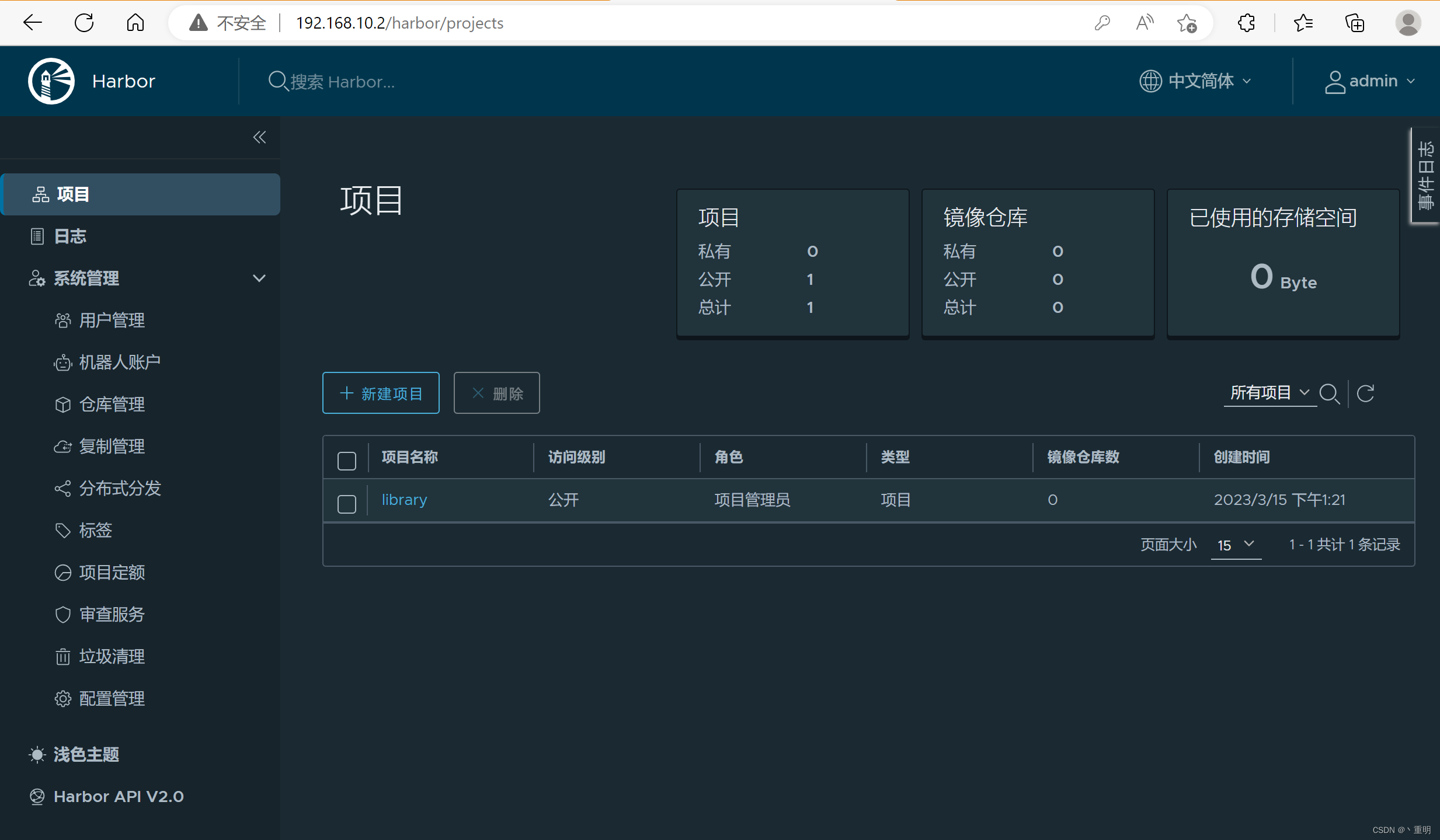

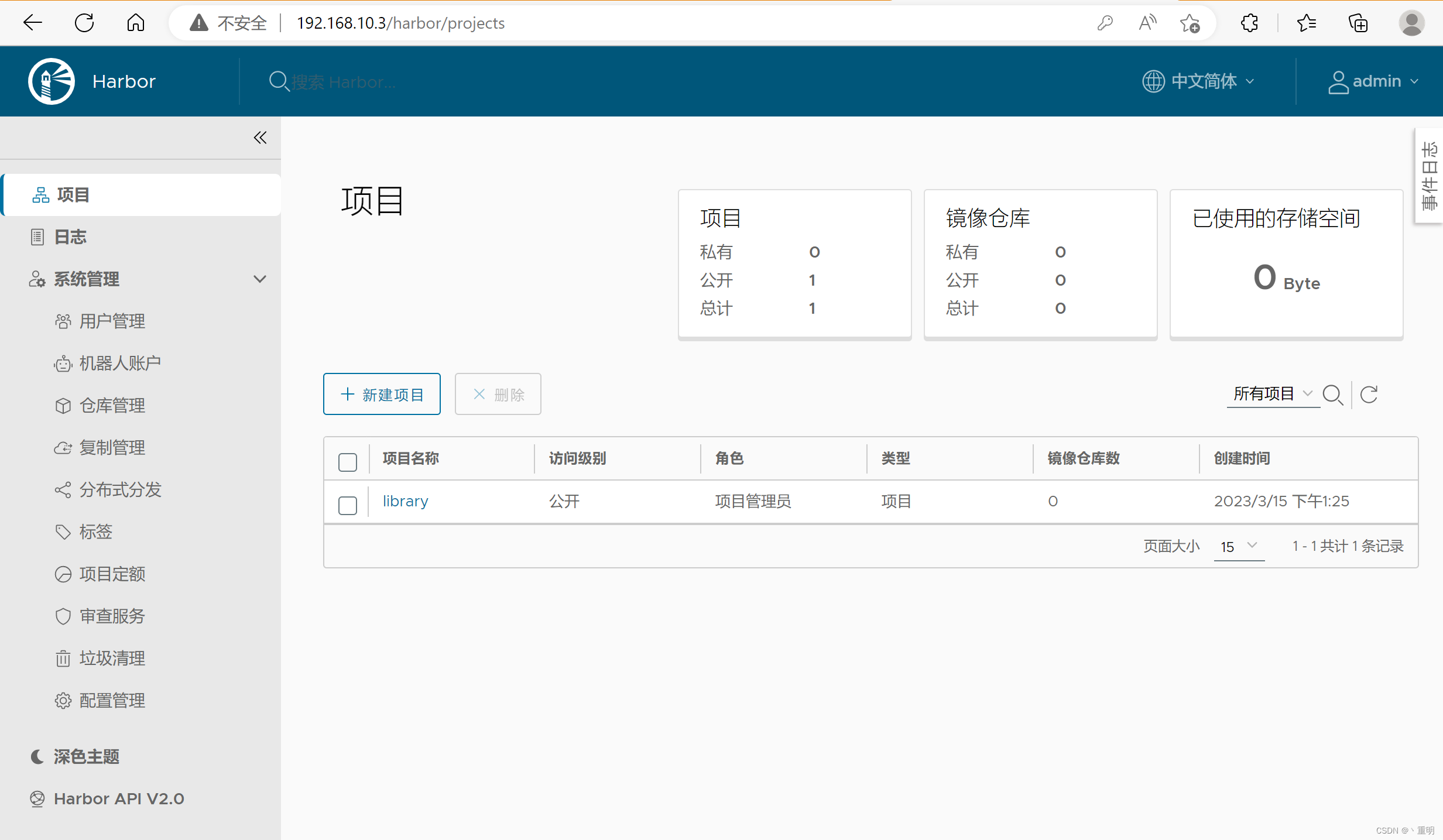

• 登录验证

192.168.10.2

192.168.10.3

3.配置harbor复制规则

harbor-01配置

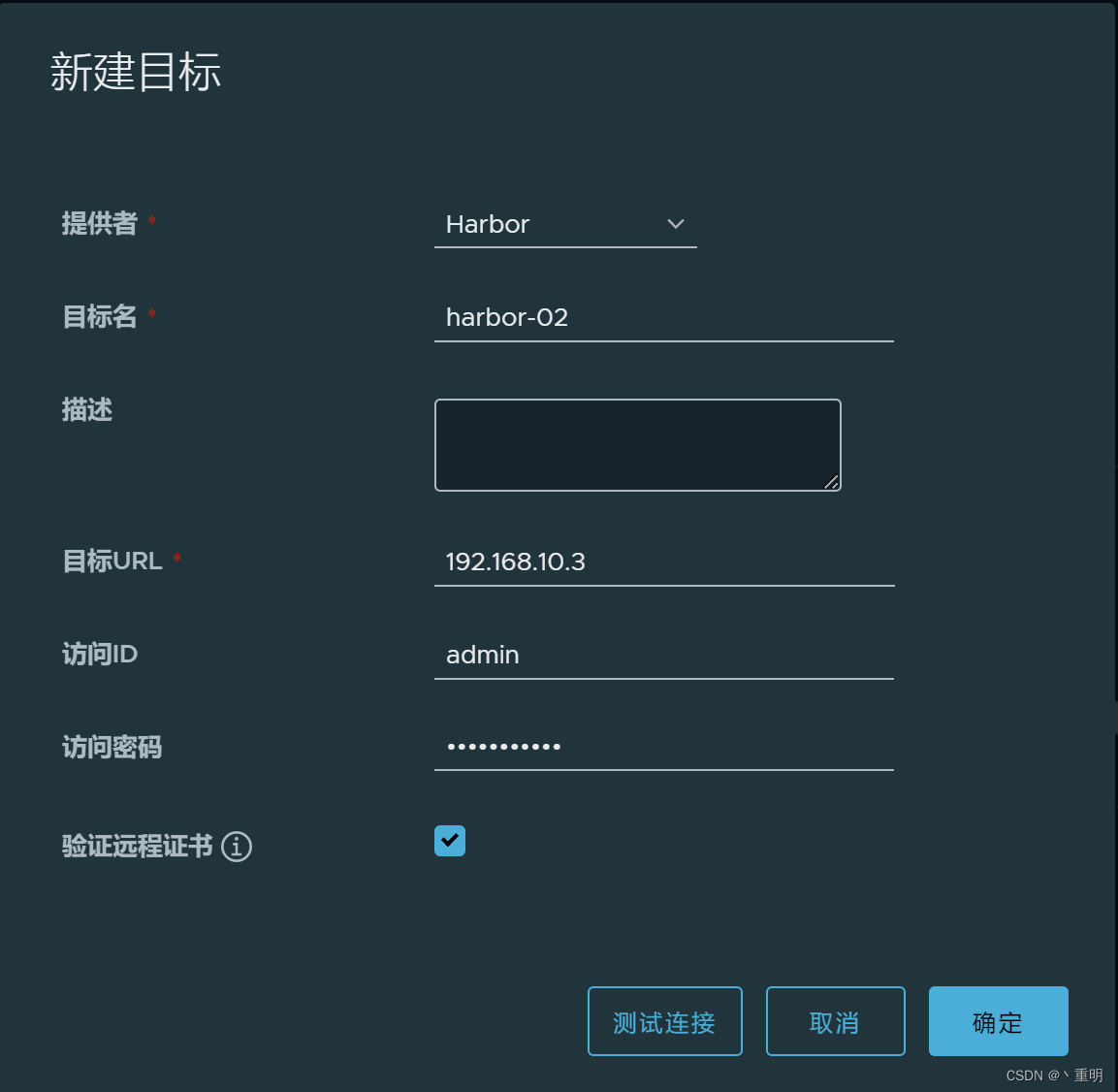

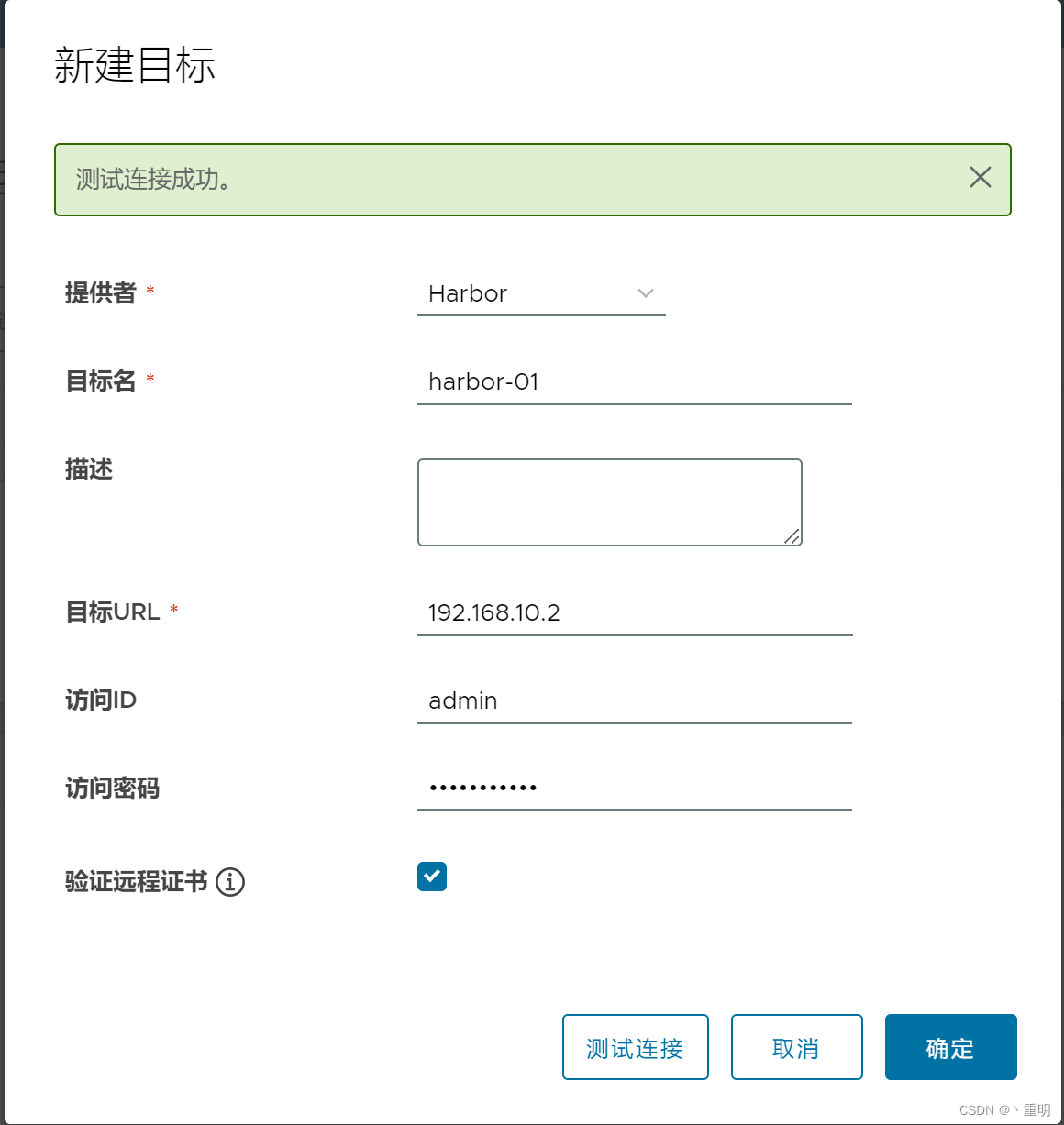

• 创建仓库

点击系统管理——》仓库管理——》新建目标——》填写信息——》测试连接——》成功点确定

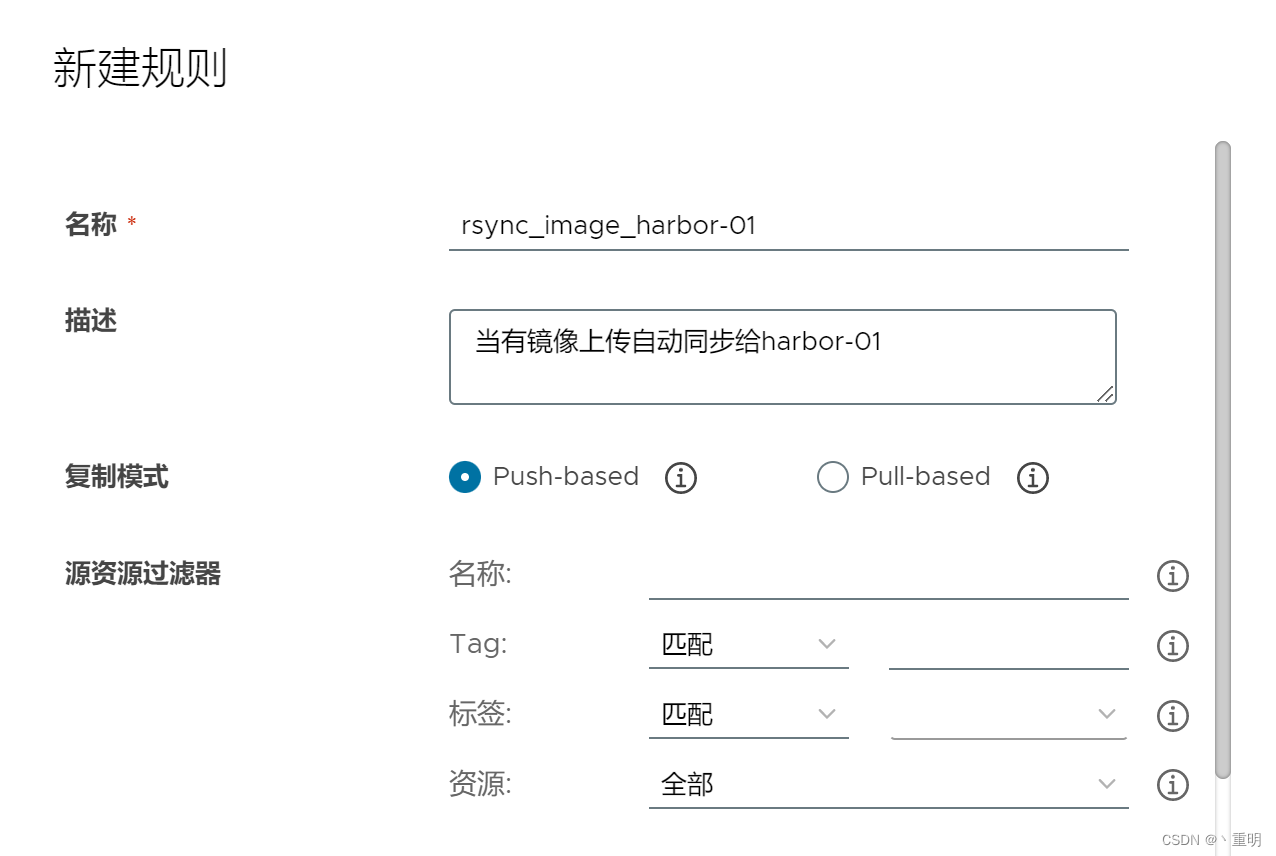

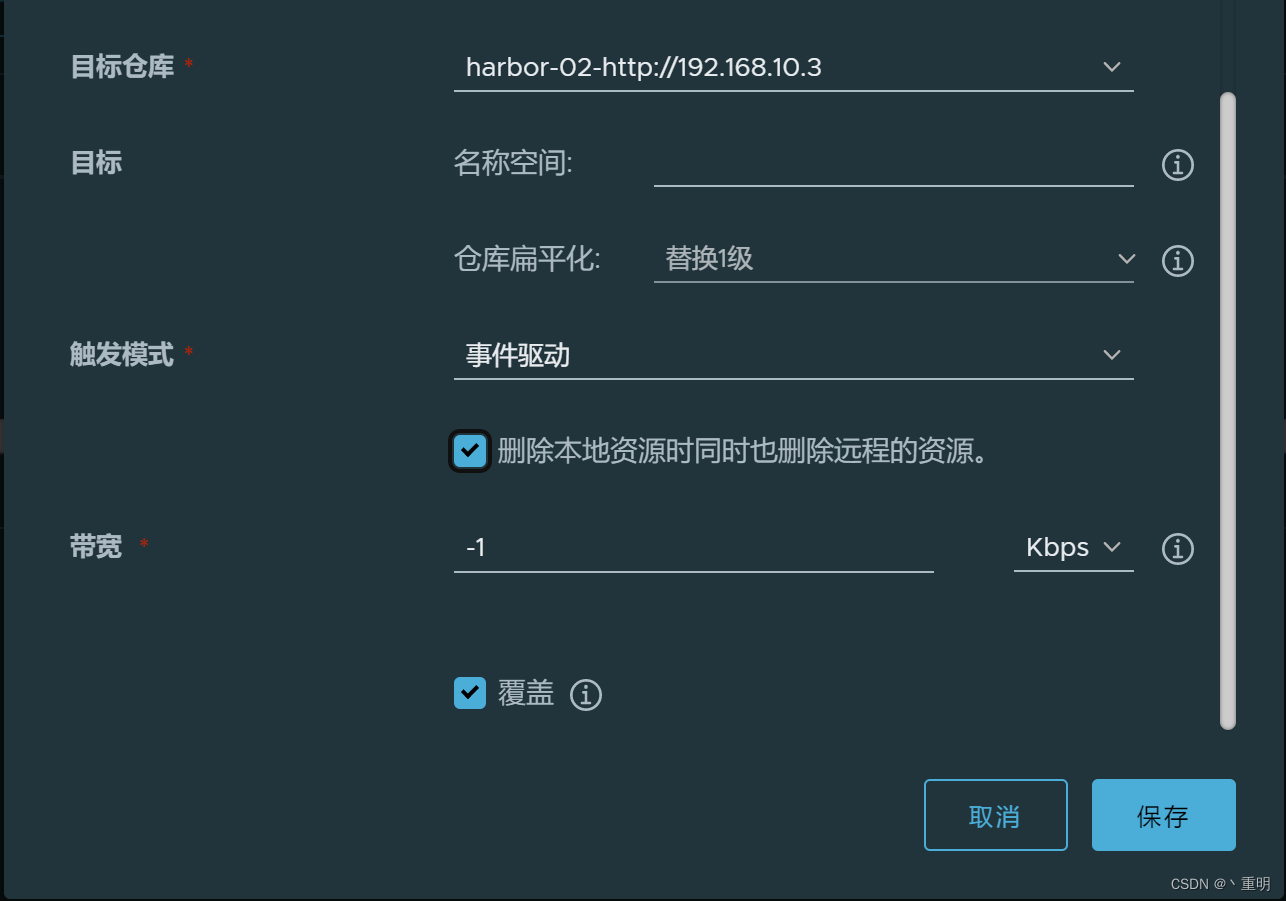

• 创建复制规则

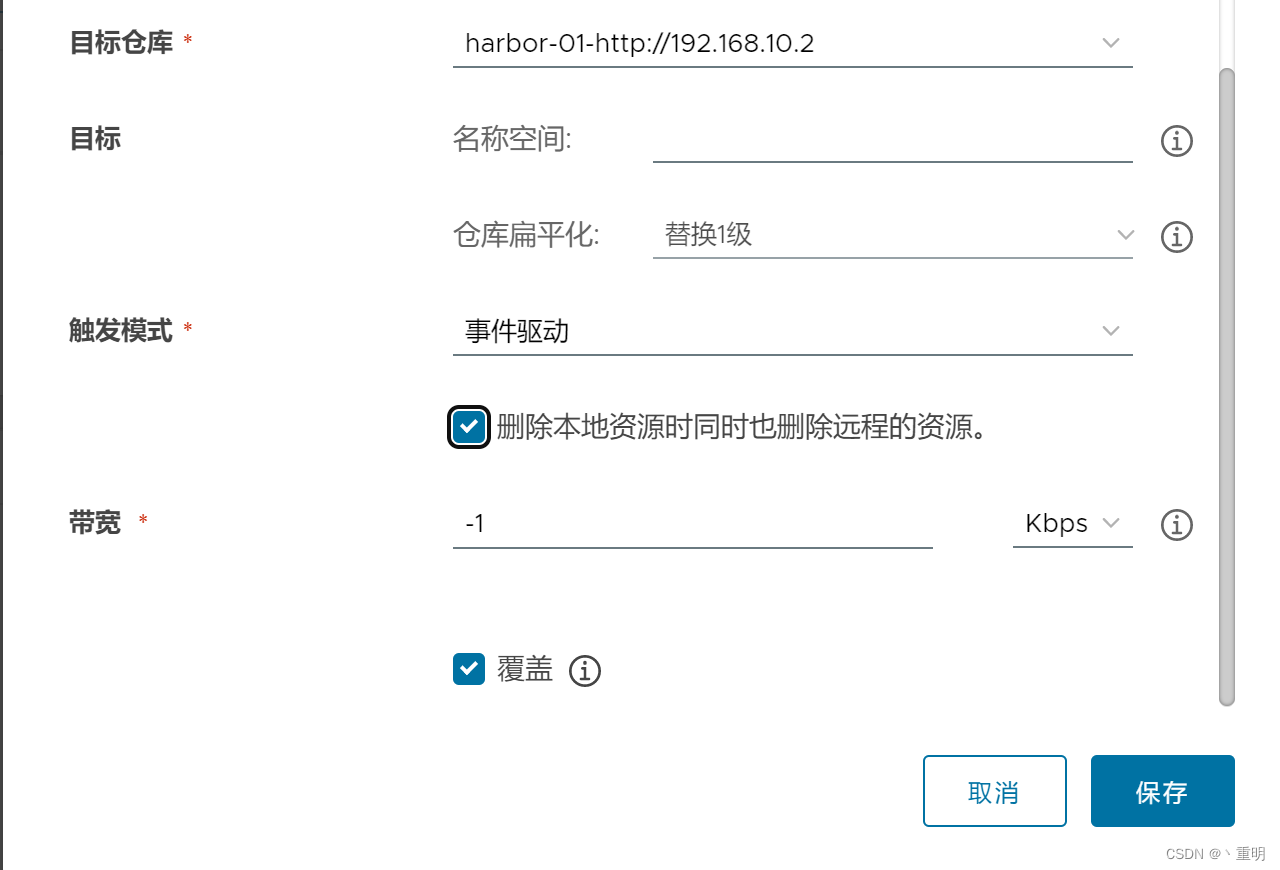

点击系统管理——》复制管理——》新建规则——》填写信息——》保存

harbor-02配置

在02上进行类似的配置

• 创建仓库

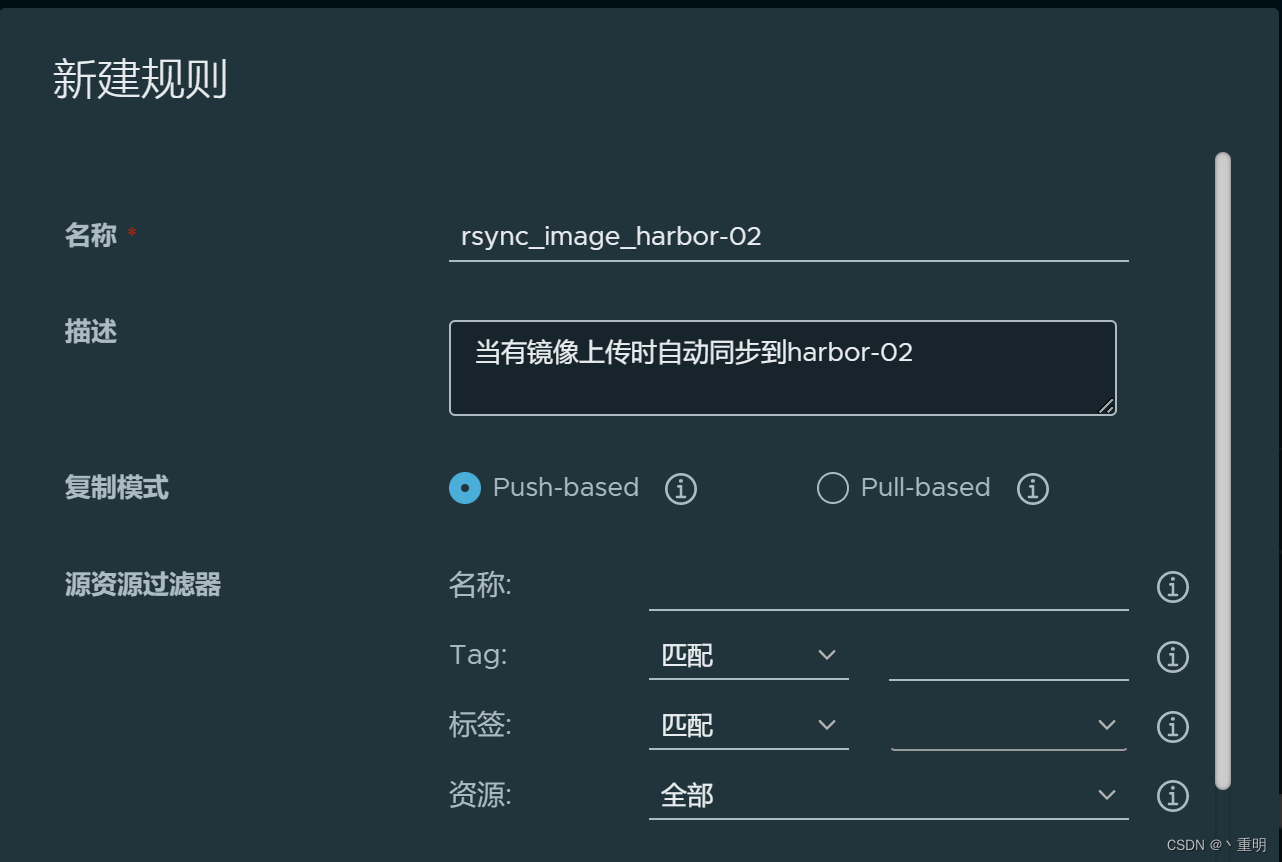

• 创建复制规则

4.部署Haproxy做代理

• 安装haproxy服务

yum -y install haproxy

• 准备真实有效的证书（本人使用阿里云免费证书）

[root@localhost ~]# unzip 9486797_harbor.yyang.top_nginx.zip
Archive:  9486797_harbor.yyang.top_nginx.zip
Aliyun Certificate Downloadinflating: 9486797_harbor.yyang.top.pem  inflating: 9486797_harbor.yyang.top.key
[root@localhost ~]# mkdir /ssl
[root@localhost ~]# cat 9486797_harbor.yyang.top.pem >/ssl/harbor.pem
[root@localhost ~]# cat 9486797_harbor.yyang.top.key >>/ssl/harbor.pem

• 配置haproxy，添加以下内容

    vim /etc/haproxy/haproxy.cfg


frontend  harborbind *:80bind *:443 ssl crt /ssl/harbor.pemmode httpuse_backend harbor_clusterredirect scheme https if !{ ssl_fc }http-request set-header X-Forwarded-Proto http if !{ ssl_fc }http-request set-header X-Forwarded-Proto https if { ssl_fc }backend harbor_clusterbalance sourceserver harbor-01 192.168.10.2:80 check port 80server harbor-02 192.168.10.3:80 check port 80

• 启动服务

systemctl start haproxy.service
systemctl enable haproxy.service

• harbor节点做本地解析（两个）因为并没有真的域名

echo "192.168.10.4 harbor.yyang.top" >>/etc/hosts

• 准备一个nginx上传至harbor测试

docker pull busybox
docker images
busybox                         latest    beae173ccac6   14 months ago   1.24MB
docker tag beae173ccac6 harbor.yyang.top/test/busybox
docker push harbor.yyang.top/test/busybox:latest
The push refers to repository [harbor.yyang.top/test/busybox]
01fd6df81c8e: Pushed
latest: digest: sha256:62ffc2ed7554e4c6d360bce40bbcf196573dd27c4ce080641a2c59867e732dee size: 527

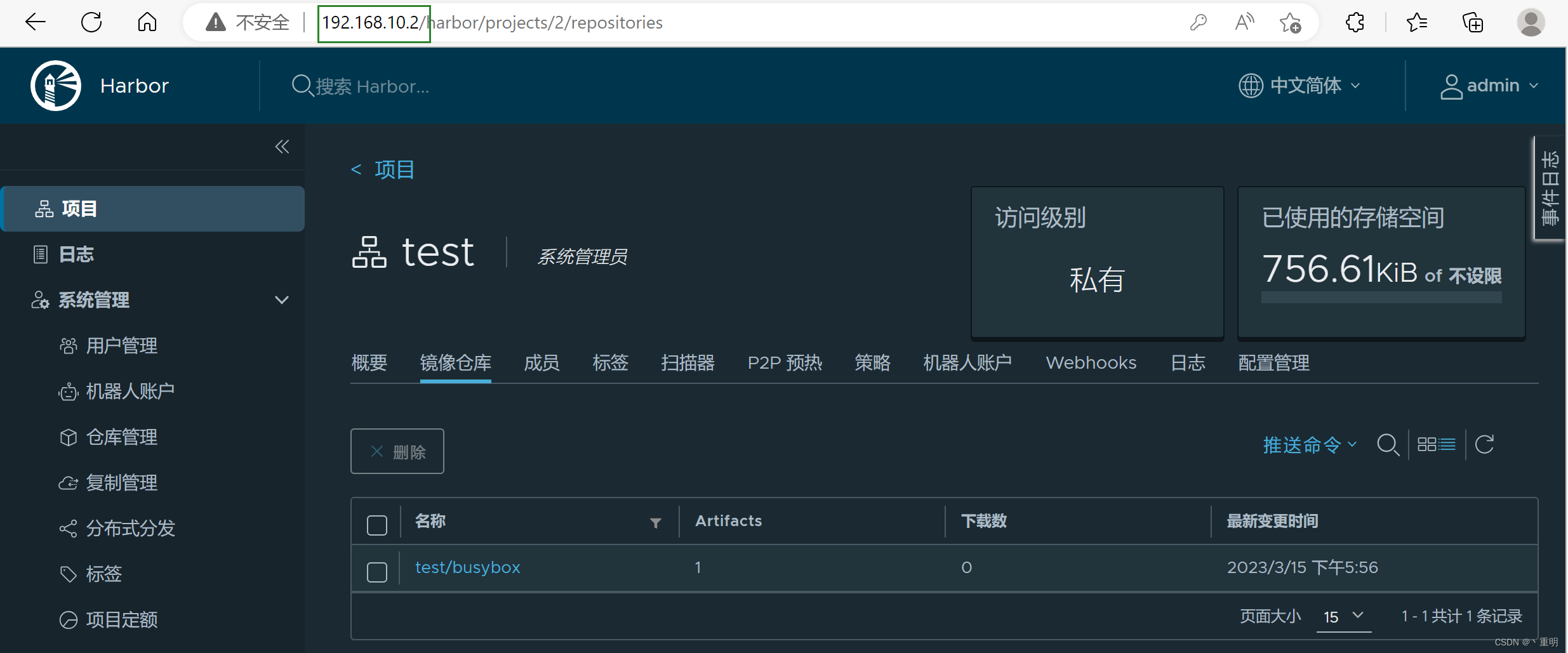

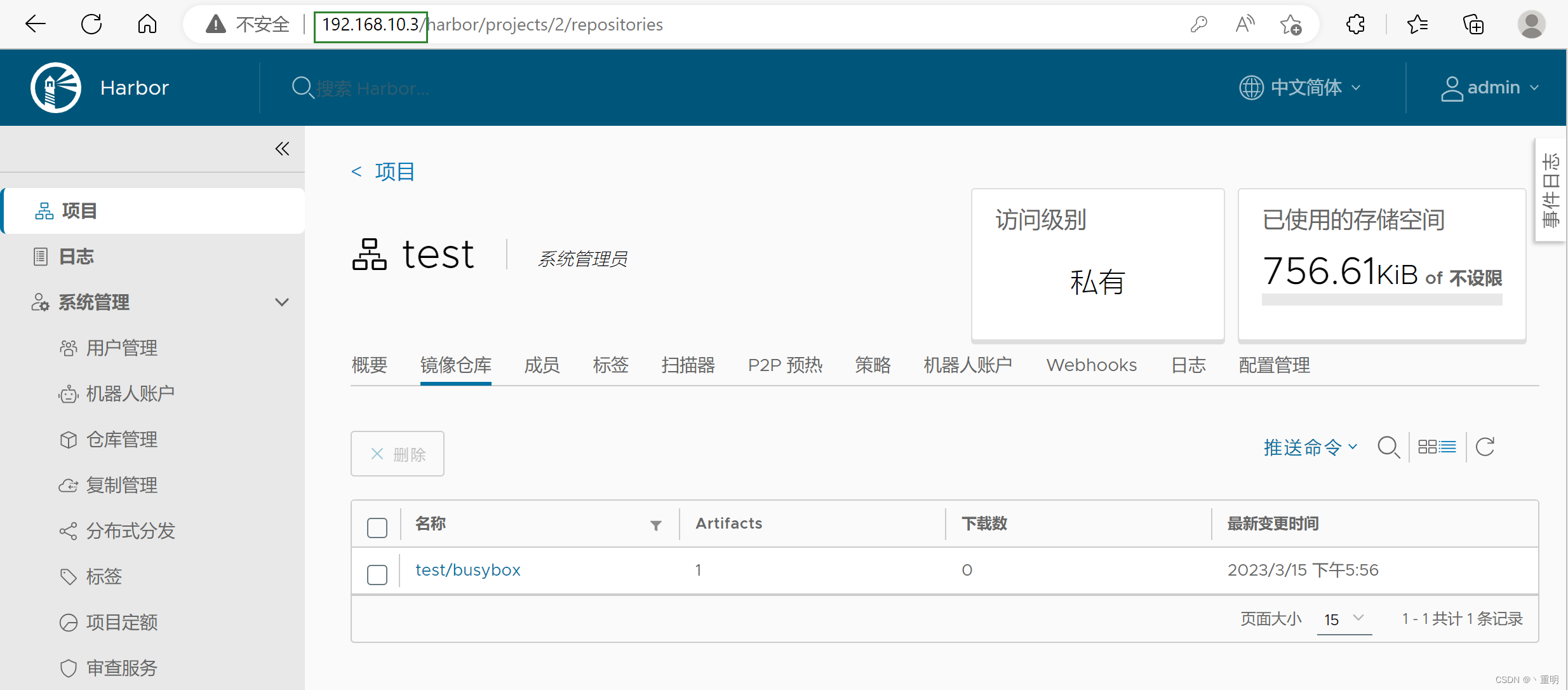

• 登录网页查看是否同步


  此时两个harbor上都可以看到busybox镜像

注意：次架构不能同步用户级别镜像。只能使用admin。
