IKEV1
概述：
IKE动态方式协商建立IKE SA以及IPsec SA，IKE SA是为了协商用于保护IPsec隧道的一组安全参数；建立IPsecSA的目的是用于保护用户数据的安全参数。
IKE协议建立在ISAKMP定义的框架上，是基于UDP应用层协议（端口号500/4500），提供了自动协商交换秘钥，建立SA的服务。
IKEv1协商分类二个阶段，第一阶段协商IKE SA，有主模式和野蛮模式（建立一个已通过双方身份认证和对通信数据安全保护的通道）。第二阶段协商IPsec SA为快速模式（用于最终的IP数据安全传输的IPsec SA）。
在双方协商之前，需要识别对方身份的合法性，方法包括PSK/RSA数字证书/RSA数字信封认证。
数据加密体现在两个方面：
IKE协商过程中，在身份验证阶段，对协议报文进行加密；
在数据报文传输阶段，对数据进行加密（可选）；
在IKE报文中，双方需要各自依据源/目的IP地址、端口号、本地生成的随机数、时间等计算出自己的cookie（IKEv2中为SPI）。

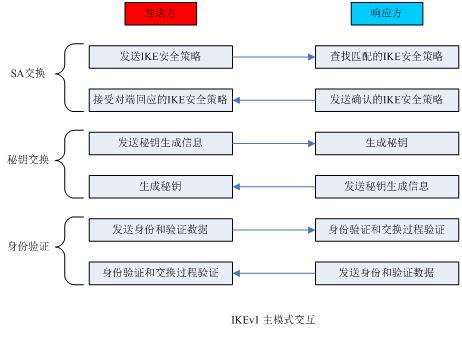

IKEv1第一阶段主模式
主模式使用6条消息，3次交互过程：

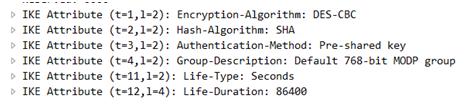

第一次交互过程：隧道两端对等体通过交换彼此配置的IKE策略以采用相同的IKE安全策略。发送方发送一个或多个IKE安全策略，包括：五元组，加密算法，哈希算法，DH组，IKE SA生存时间。响应方在本地查找最先与收到的安全提议匹配的IKE安全提议，并回应给发送方，使得双方确定相同的IKE策略。
第二次交互过程：对等体间通过DH算法交换彼此的秘钥生存所需的参数信息：DH公开值、随机数nonce等。利用自己的公、私钥，对方的公钥，nonce值，配置的预共享秘钥等建立两端相同的共享秘钥：key_d(用于推到秘钥) / key_a(用于auth) / key_e(用于encrypt).

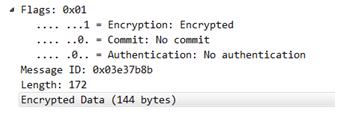

第三次交互用生成的key_e彼此相互发送各自的身份(IP/名称)和验证数据，至此，对等间的IKE SA建立就完成了。

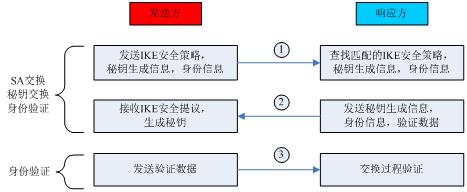

IKEv1第一阶段野蛮模式
野蛮模式使用3条消息：
第一条消息为发送方的IKE安全策略，本端秘钥生成信息(DH公共信息)，身份信息。
响应方收到这些信息之后，首先在本地查找与发起方发来的IKE安全策略匹配的策略，若找到，则确定为作为共同的IKE策略。利用确定的IKE安全策略，发送方发来的秘钥生成信息，以及本端的DH公私钥，nonce随机数生成认证秘钥和加密秘钥，并进行初步身份验证。
第二条消息包括响应方的秘钥生成信息，身份信息，以及响应方用于身份验证的验证数据。发送方在收到后获知最终采用的IKE策略，并利用响应方的公钥，本地的公私钥，nonce随机数生成一系列秘钥，并初步验证身份信息。
第三条信息发送方将自己的验证数据(身份仍在机制中的秘钥、证书等)发送给响应方，让响应方完成最后的身份验证。
野蛮模式缺点：
虽然减少了交换信息，提高了协商速度，但是没有对身份和验证信息进行加密保护。
NAT穿越中，会修改IP地址，但是野蛮模式不依赖于IP地址标志身份(可以依赖于主机名)，如果野蛮模式采用预共享秘钥PSK验证时，NAT穿越无法实现。
野蛮模式优点：
如果发起方的IP地址不固定或者无法预知，而双方都希望采用预共享秘钥，则只能采用野蛮模式。
如果发送方已知响应方的策略，或者对响应者的策略有了全面的了解，采用野蛮模式能更快的创建IKE SA.

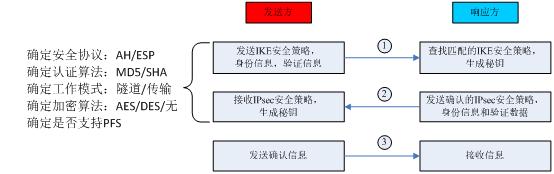

IKEv1第二阶段快速模式
第二阶段的目的是在第一阶段的基础上建立IPsecSA，其主要完成如下的工作：
上述协商一致后，将建立两个IPsec SA，分别用于入站和出站信息。
消息1、2 中的IPsec安全提议包括了安全协议、SPI、IPsec封装模式、PFS、IPsec SA生存周期、双方的信息（IP地址，端口号）、验证数据（身份认证机制中的秘钥，证书等信息）、nonce随机数（用于生成密码的材料）。(这些信息使用一阶段的key_e进行加密)
接收方会利用所收到的对方数据生成加密秘钥。
消息3为确认消息 (使用key_e加密)，使得响应方获知可以正式通信了。
