一、层叠柱状图

与柱状图非常类似

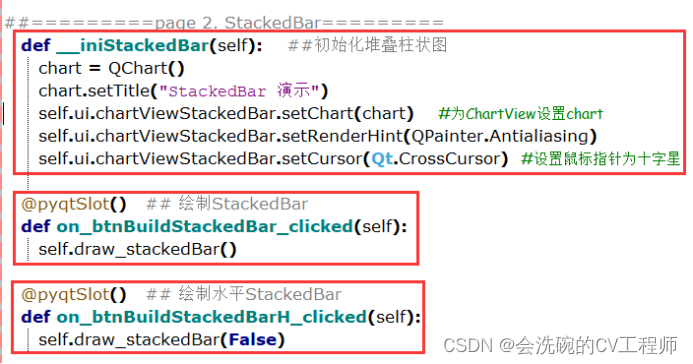

1 初始化层叠柱状图和绘制层叠柱状图函数

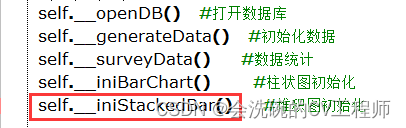

2 构造函数里调用

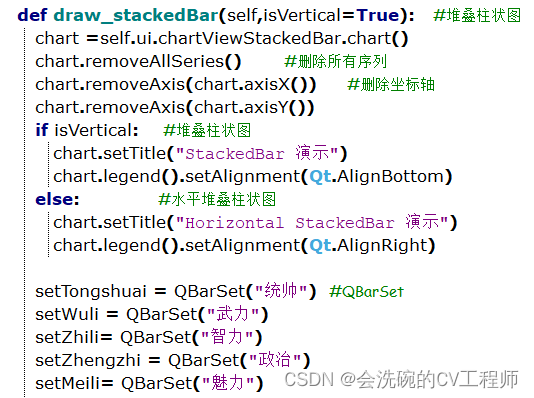

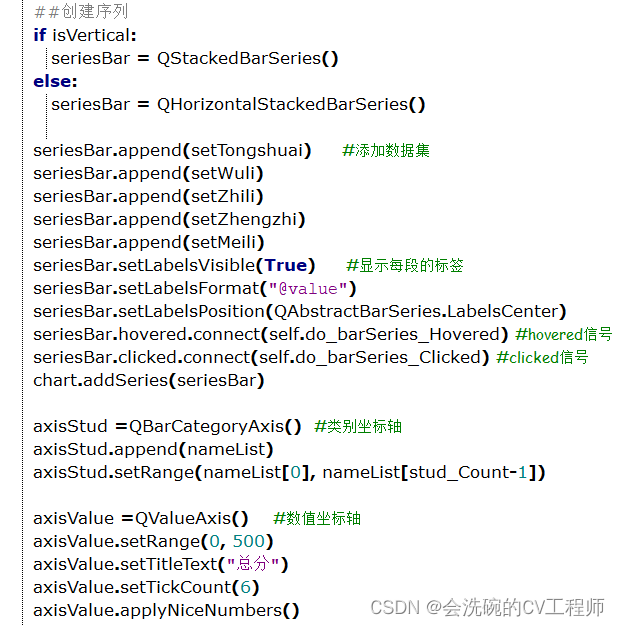

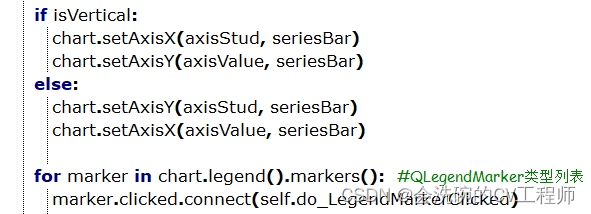

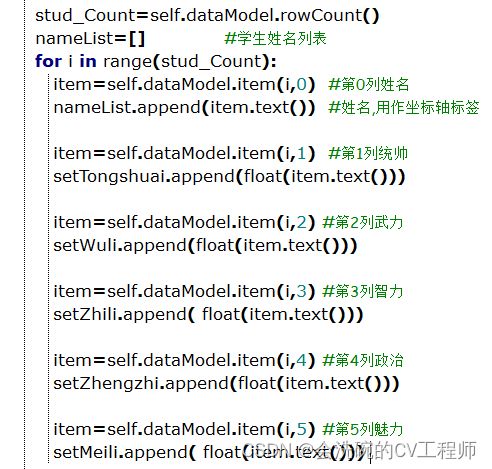

3 draw_stackedBar函数

与柱状图很类似，只是没有平均值

（1）

 （2）

 （3）

（4）

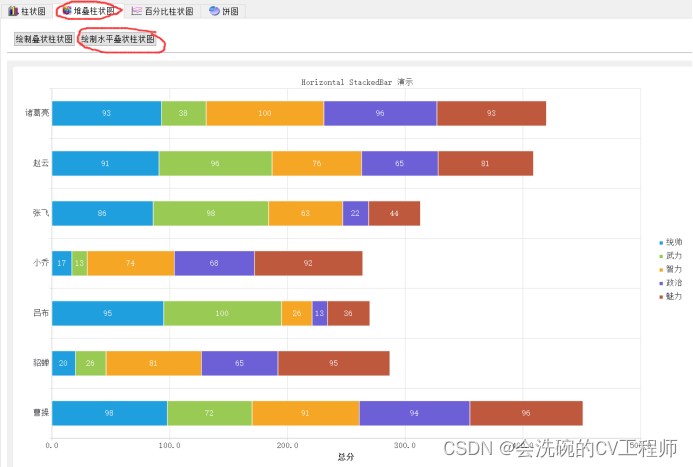

4 运行效果

5 层叠柱状图相关函数源码

def __iniStackedBar(self):chart = QChart()        ##初始化堆叠柱状图chart.setTitle("StackedBar 演示")self.ui.chartViewStackedBar.setChart(chart)      #为ChartView设置self.ui.chartViewStackedBar.setRenderHint(QPainter.Antialiasing)self.ui.chartViewStackedBar.setCursor(Qt.CrossCursor)       #设置鼠标指针为十字星def draw_stackedBar(self, isVertical=True):     #堆叠柱状图chart =self.ui.chartViewStackedBar.chart()chart.removeAllSeries()     #删除所有序列chart.removeAxis(chart.axisX())      #删除坐标轴chart.removeAxis(chart.axisY())if isVertical:   #堆盈柱状图chart.setTitle("stackedBar 演示")chart.legend().setAlignment(Qt.AlignBottom)else:       #水平堆叠柱状图chart.setTitle("Horizontal stackedBar 演示")chart.legend().setAlignment(Qt.AlignRight)setTongshuai = QBarSet("统帅")#QBarset setWuli = QBarSet("武力")setZhili= QBarSet("智力")setZhengzhi = QBarSet("政治")setMeili= QBarSet("魅力")stud_Count=self.dataModel.rowCount()nameList=[]     #学生姓名列表，用于QBarCategoryAxis类坐标轴for i in range(stud_Count):     #从数据模型获取数据生成数据集item=self.dataModel.item(i, 0)      #第0列姓名nameList.append(item.text())        #姓名，用作坐标轴标签item=self.dataModel.item(i, 1)       #第1列统帅setTongshuai.append(float(item.text()))item=self.dataModel.item(i, 2)       #第2列武力setWuli.append(float(item.text()))item=self.dataModel.item(i, 3)       #第3列智力setZhili.append(float(item.text()))item=self.dataModel.item(i, 4)       #第4列政治setZhengzhi.append(float(item.text()))item=self.dataModel.item(i, 5)       #第5列魅力setMeili.append(float(item.text()))##创建序列if isVertical:seriesBar = QStackedBarSeries()else:seriesBar = QHorizontalStackedBarSeries()seriesBar.append(setTongshuai)       #添加数据集seriesBar.append(setWuli)seriesBar.append(setZhili)seriesBar.append(setZhengzhi)seriesBar.append(setMeili)seriesBar.setLabelsVisible(True)    #显示每段的标签seriesBar.setLabelsFormat("@value")     #显示数值标签seriesBar.setLabelsPosition(QAbstractBarSeries.LabelsCenter)seriesBar.hovered.connect(self.do_barSeries_Hovered)        #hovered信号seriesBar.clicked.connect(self.do_barSeries_Clicked)        #cicked信号chart.addSeries(seriesBar)##学生姓名坐标轴axisStud =QBarCategoryAxis()       #类别坐标轴axisStud.append(nameList)axisStud.setRange(nameList[0], nameList[stud_Count - 1])        #坐标轴范围axisValue =QValueAxis()       #数值坐标轴axisValue.setRange(0, 500)axisValue.setTitleText("总分")axisValue.setTickCount(6)axisValue.applyNiceNumbers()if isVertical:chart.setAxisX(axisStud, seriesBar)chart.setAxisY(axisValue, seriesBar)else:chart.setAxisY(axisStud, seriesBar)chart.setAxisX(axisValue, seriesBar)for marker in chart.legend().markers():     #QLegendMarker类型列表marker.clicked.connect(self.do_LegendMarkerClicked)@pyqtSlot()         ##绘制StackedBardef on_btnBuildStackedBar_clicked(self):self.draw_stackedBar()@pyqtSlot()     ##绘制水平StackedBardef on_btnBuildStackedBarH_clicked(self):self.draw_stackedBar(False)

二、百分比柱状图

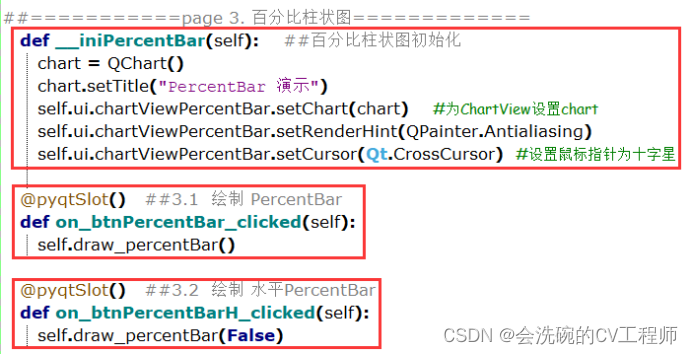

1 初始化百分比柱状图和绘制百分比柱状图函数

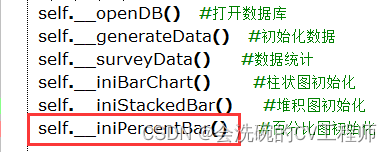

2 构造函数里调用

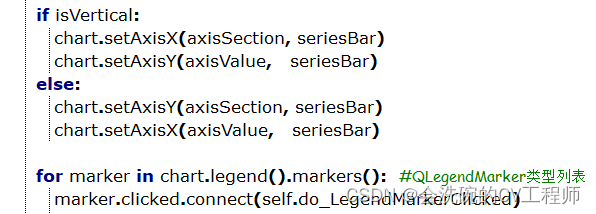

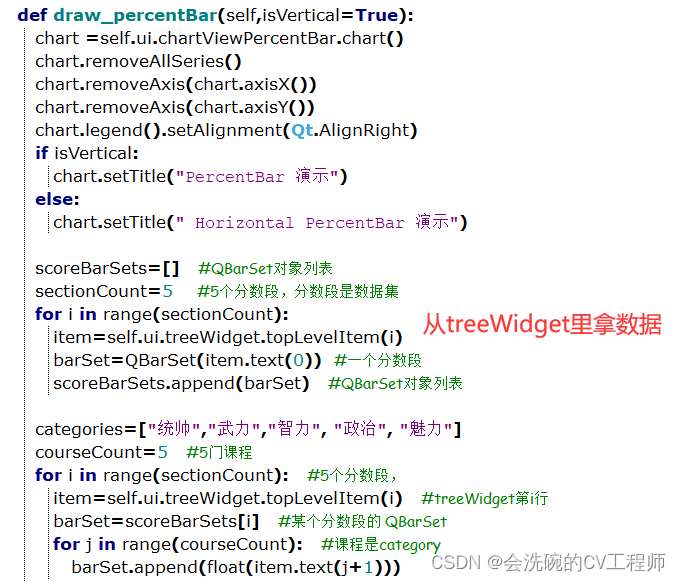

3 draw_percentBar函数

（1）

（2）

（3）

4 运行效果

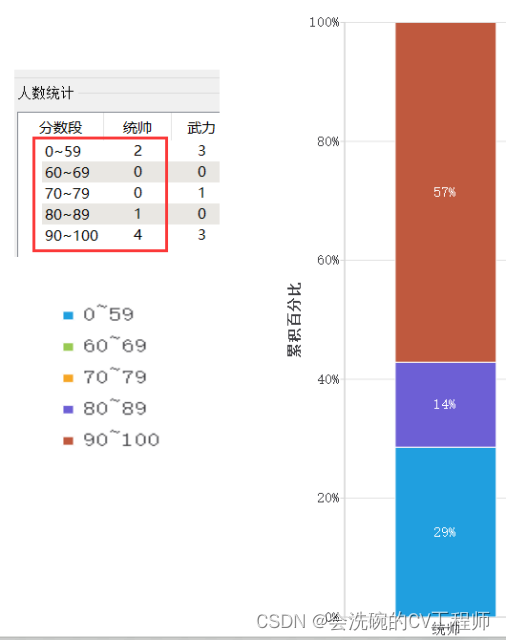

2.4.1 统帅的统计结果

0到59的有2人，占29%；80-89的有1人，占14%；90-100的有4人，占57%

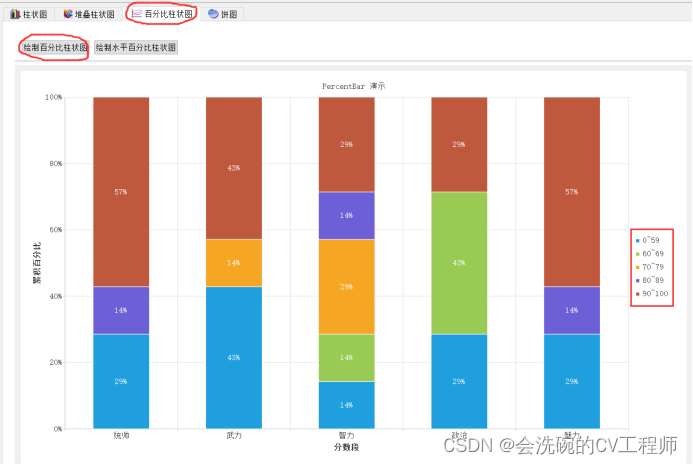

2.4.2 百分比柱状图效果图

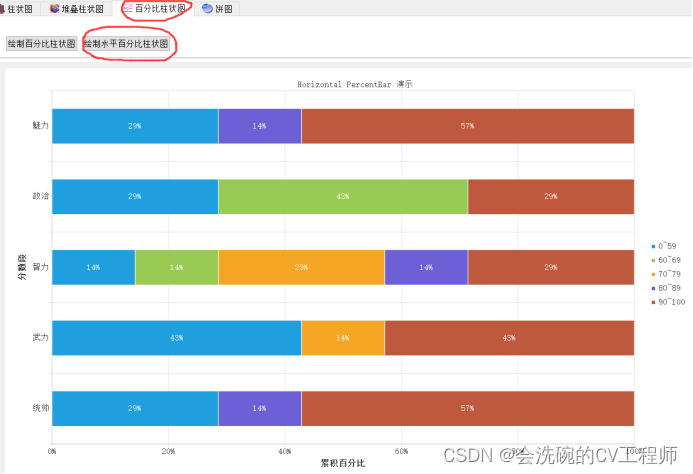

水平百分比柱状图效果图

5 百分比柱状图相关函数源码

def __iniPercentBar(self):  ##百分比柱状图初始化chart = QChart()chart.setTitle("PercentBar 演示")self.ui.chartViewPercentBar.setChart(chart)self.ui.chartViewPercentBar.setRenderHint(QPainter.Antialiasing)self.ui.chartViewPercentBar.setCursor(Qt.CrossCursor)def draw_percentBar(self, isVertical=True):chart = self.ui.chartViewPercentBar.chart()chart.removeAllSeries()  # 删除所有序列chart.removeAxis(chart.axisX())  # 删除坐标轴chart.removeAxis(chart.axisY())  # 删除坐标轴if isVertical:chart.setTitle("PercentBar 演示")else:chart.setTitle("Horizontal PercentBar 演示")scoreBarSets = []sectionCount = 5for i in range(sectionCount):item = self.ui.treeWidget.topLevelItem(i)barSet = QBarSet(item.text(0))scoreBarSets.append(barSet)categories = ["统帅", "武力", "智力", "政治", "魅力"]courseCount = 5for i in range(sectionCount):item = self.ui.treeWidget.topLevelItem(i)barSet = scoreBarSets[i]for j in range(courseCount):barSet.append(float(item.text(j + 1)))# 创建一个序列QBarSeries5,并添加数据集if isVertical:seriesBar = QPercentBarSeries()  # 柱状图else:seriesBar = QHorizontalPercentBarSeries()  # 水平柱状图seriesBar.append(scoreBarSets)  # 添加数据集seriesBar.setLabelsVisible(True)  # 数据点标签可见seriesBar.hovered.connect(self.do_barSeries_Hovered)  # hovered信号seriesBar.clicked.connect(self.do_barSeries_Clicked)  # clicked信号chart.addSeries(seriesBar)  # 添加柱状图序列axisSection = QBarCategoryAxis()axisSection.append(categories)axisSection.setTitleText("分数段")axisSection.setRange(categories[0], categories[courseCount - 1])axisValue = QValueAxis()axisValue.setRange(0, 100)axisValue.setTitleText("累积百分比")axisValue.setTickCount(6)axisValue.setLabelFormat("%.0f%")axisValue.applyNiceNumbers()# 画坐标轴if isVertical:chart.setAxisX(axisSection, seriesBar)chart.setAxisY(axisValue, seriesBar)else:chart.setAxisY(axisSection, seriesBar)chart.setAxisX(axisValue, seriesBar)for marker in chart.legend().markers():marker.clicked.connect(self.do_LegendMarkerClicked)@pyqtSlot()  ##绘制PercentBardef on_btnPercentBar_clicked(self):self.draw_percentBar()@pyqtSlot()  ##绘制PercentBardef on_btnPercentBarH_clicked(self):self.draw_percentBar(False)

三、饼图

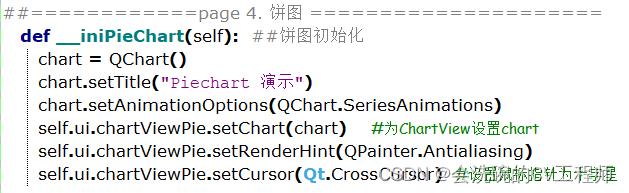

1 初始化饼图函数

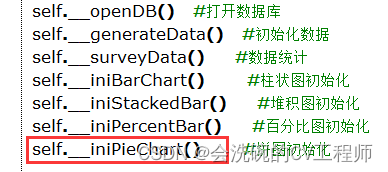

2 构造函数中调用

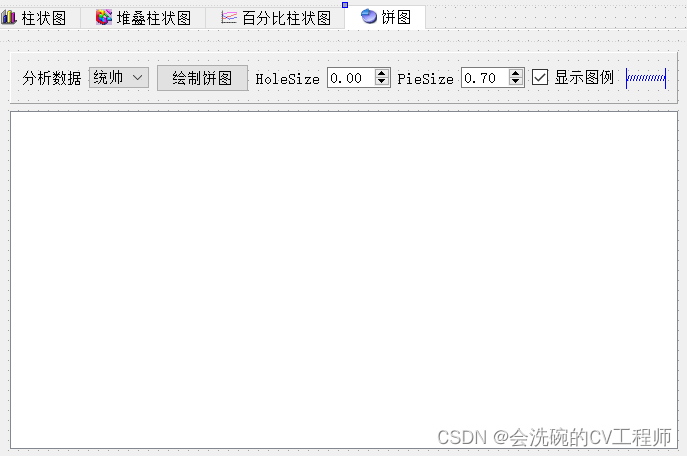

3 饼图的窗体界面

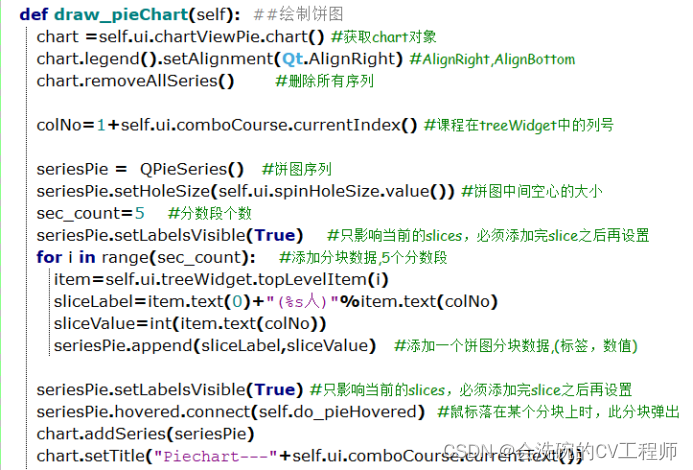

4 drawPieChart函数

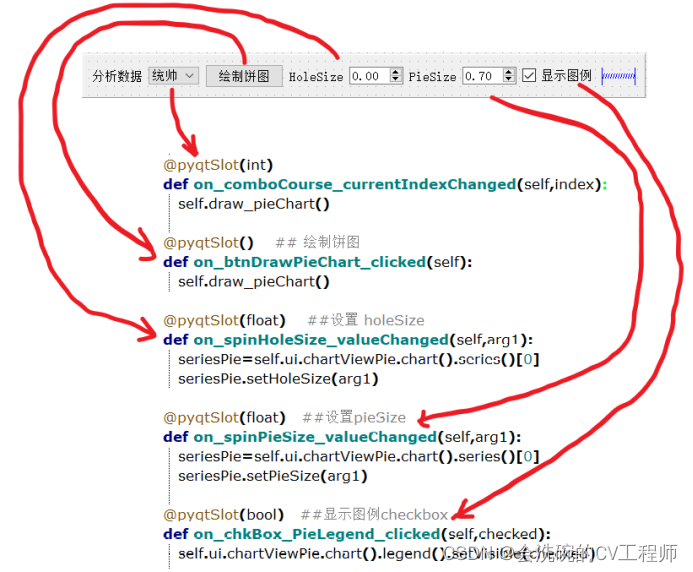

5 按钮对应函数

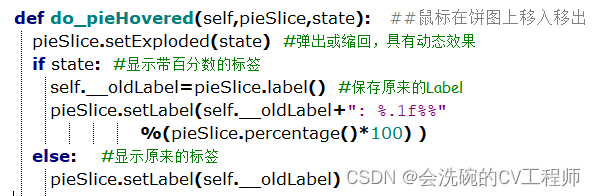

6 do_pieHovered函数

7 运行效果

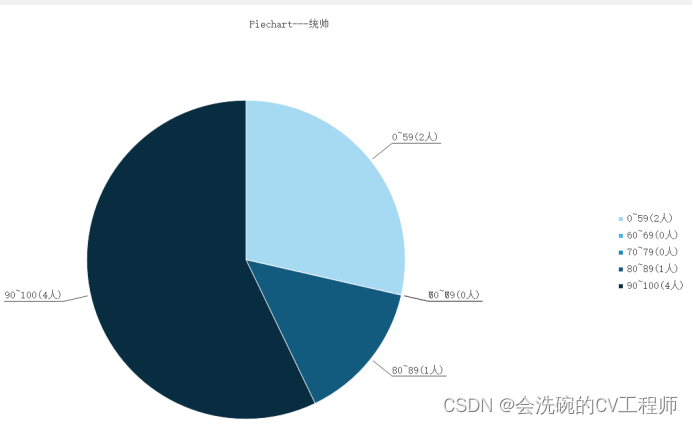

3.7.1 初始界面

默认为统帅，点击绘制饼图按钮

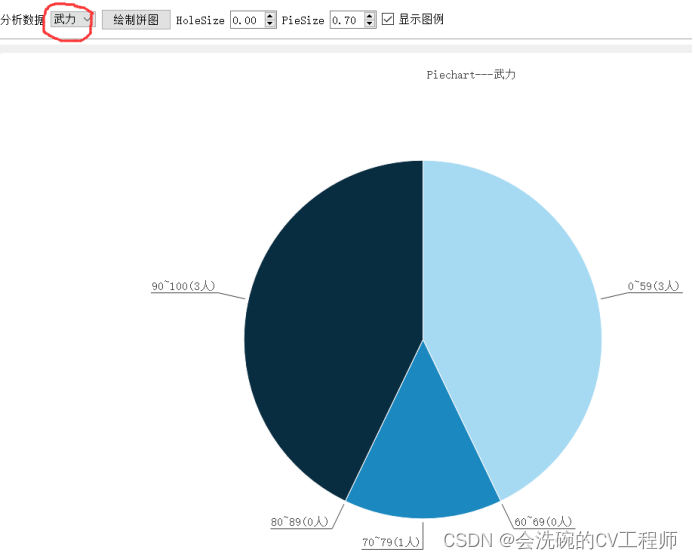

3.7.2 切换分析数据下拉框

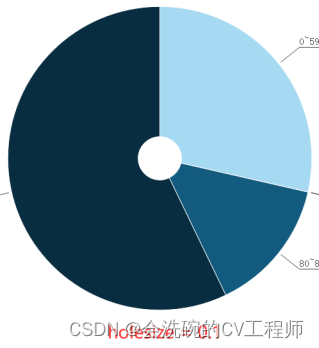

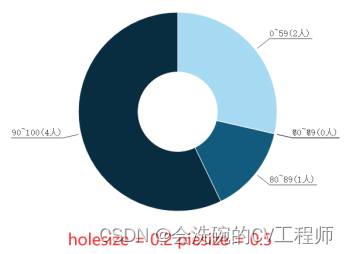

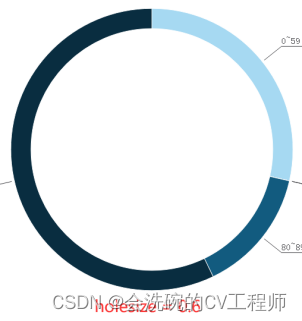

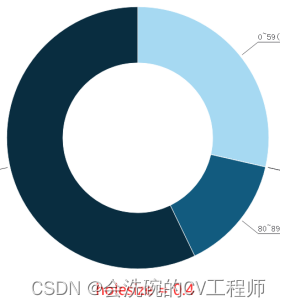

3.7.3 HoleSize 效果

3.7.4 piesize 效果

piesize就像几寸的披萨的寸一样，越小饼图越小

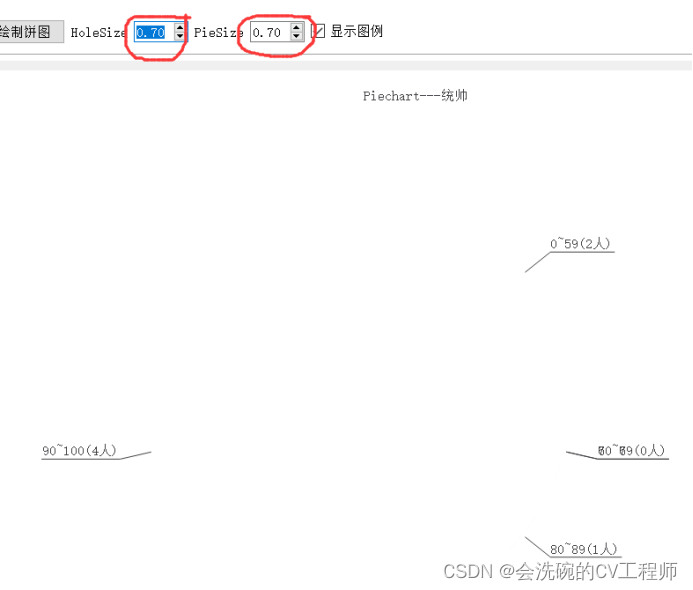

3.7.5 holesize = piesize 时有状况

holesize = piesize就完全看不见了

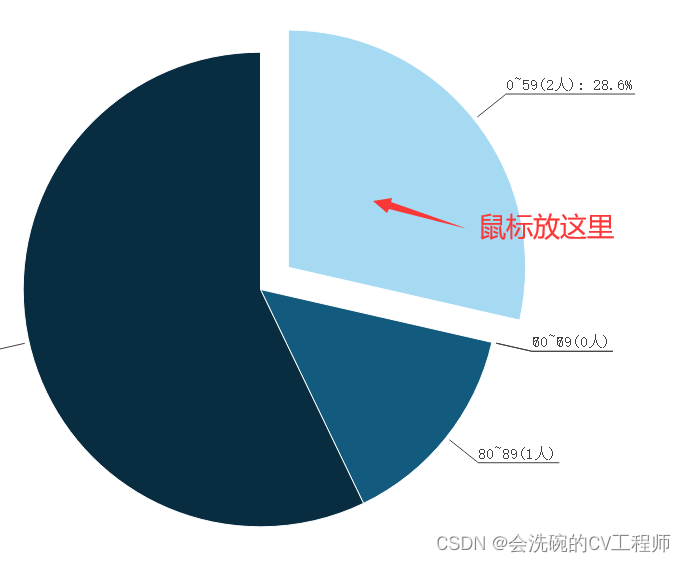

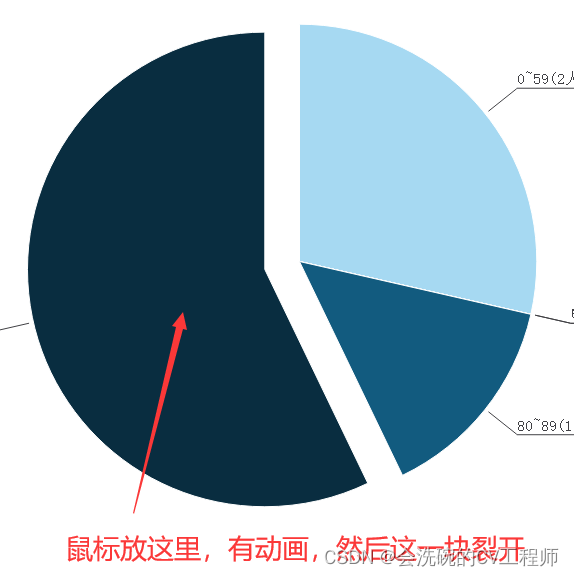

3.7.6 hovered 效果

8 饼图相关函数完整代码

def __iniPieChart(self):chart = QChart()chart.setTitle("Piechart 演示")chart.setAnimationOptions(QChart.SeriesAnimations)self.ui.chartViewPie.setChart(chart)self.ui.chartViewPie.setRenderHint(QPainter.Antialiasing)self.ui.chartViewPie.setCursor(Qt.CrossCursor)def draw_pieChart(self):chart = self.ui.chartViewPie.chart()chart.legend().setAlignment(Qt.AlignRight)chart.removeAllSeries()colNo = 1 + self.ui.comboCourse.currentIndex()seriesPie = QPieSeries()seriesPie.setHoleSize(self.ui.spinHoleSize.value())sec_count = 5seriesPie.setLabelsVisible(True)for i in range(sec_count):item = self.ui.treeWidget.topLevelItem(i)sliceLabel = item.text(0) + "(%s人)" % item.text(colNo)sliceValue = int(item.text(colNo))seriesPie.append(sliceLabel, sliceValue)seriesPie.setLabelsVisible(True)seriesPie.hovered.connect(self.do_pieHovered)chart.addSeries(seriesPie)chart.setTitle("Piechart---" + self.ui.comboCourse.currentText())@pyqtSlot(int)  ##绘制饼图def on_comboCourse_currentIndexChanged(self, index):self.draw_pieChart()@pyqtSlot()def on_btnDrawPieChart_clicked(self):self.draw_pieChart()@pyqtSlot(float)  ##设置holeSizedef on_spinHoleSize_valueChanged(self, arg1):seriesPie = self.ui.chartViewPie.chart().series()[0]seriesPie.setHoleSize(arg1)@pyqtSlot(float)  ##设置pieSizedef on_spinPieSize_valueChanged(self, arg1):seriesPie = self.ui.chartViewPie.chart().series()[0]seriesPie.setPieSize(arg1)@pyqtSlot(bool)  ##显示图例checkboxdef on_chkBoxPieLegend_clicked(self, checked):self.ui.chartViewPie.chart().legend().setVisible(checked)def do_pieHovered(self, pieSlice, state):pieSlice.setExploded(state)if state:self.__oldLabel = pieSlice.label()pieSlice.setLabel(self.__oldLabel + ": %.1f%%" % (pieSlice.percentage() * 100))else:pieSlice.setLabel(self.__oldLabel)

四、顶部frameHead上按钮

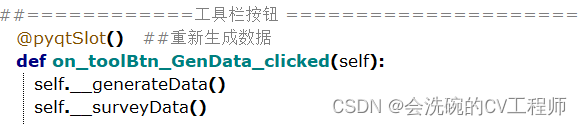

1 重新生成数据按钮

2 重新统计按钮

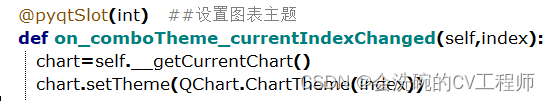

3 图表主题下拉框

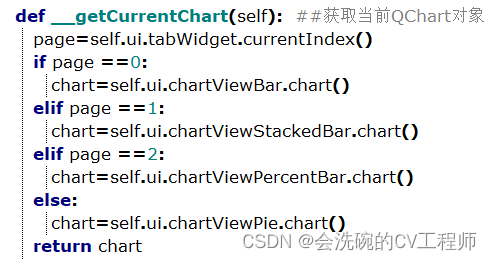

4 getCurrentChart槽函数

设置图表主题的时候，要知道当前tabWidget选中了哪一页

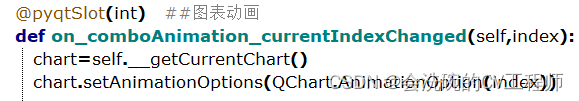

5 图表动画下拉框

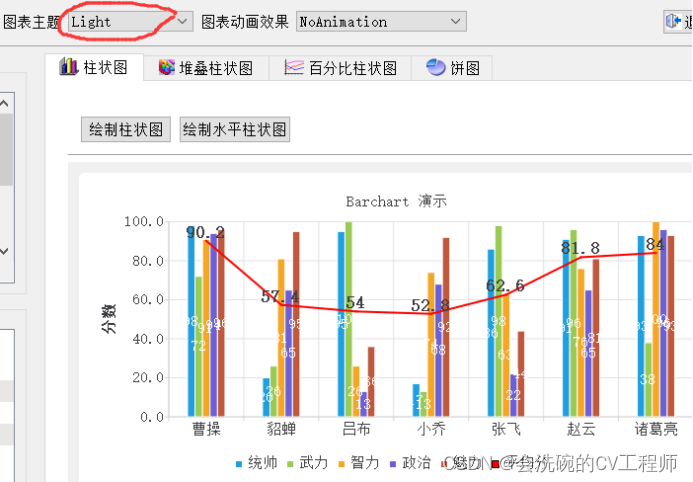

6 主题修改测试

默认是light主题

改成qt主题

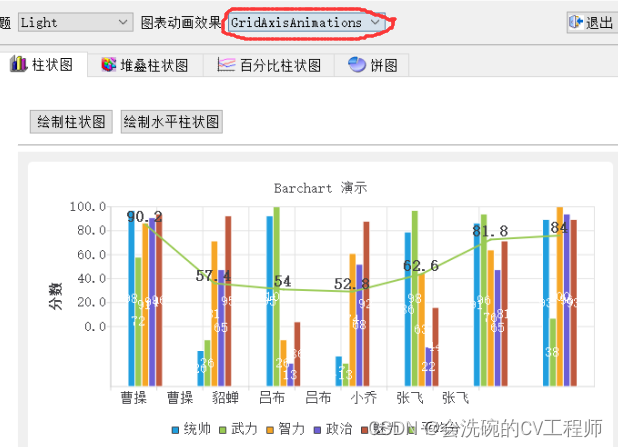

7 动画按钮测试

动画过程截图

8 工具栏相关函数源码

@pyqtSlot()def on_toolBtn_GenData_clicked(self):self.__generateData()self.__surveyData()@pyqtSlot()def on_toolBtn_Counting_clicked(self):self.__surveyData()@pyqtSlot(int)def on_comboTheme_currentIndexChanged(self, index):chart = self.__getCurrentChart()chart.setTheme(QChart.ChartTheme(index))@pyqtSlot(int)def on_comboAnimation_currentIndexChanged(self, index):chart = self.__getCurrentChart()chart.setAnimationOptions(QChart.AnimationOption(index))def __getCurrentChart(self):page = self.ui.tabWidget.currentIndex()if page == 0:chart = self.ui.chartViewBar.chart()elif page == 1:chart = self.ui.chartViewStackedBar.chart()elif page == 2:chart = self.ui.chartViewPercentBar.chart()else:chart = self.ui.chartViewPie.chart()return chart

五、后言

        ok啊，Python专栏更新到这里就告一段落了，如果还想继续回顾一下之前的文章的话，点击下方链接即可https://blog.csdn.net/qq_53317005/category_12180530.html?spm=1001.2014.3001.5482

        要是下次再更一下Python的话，估计等一段时间了哈哈哈，如果还想看其他内容的话，博主还可以继续产出其他高质量文章。
