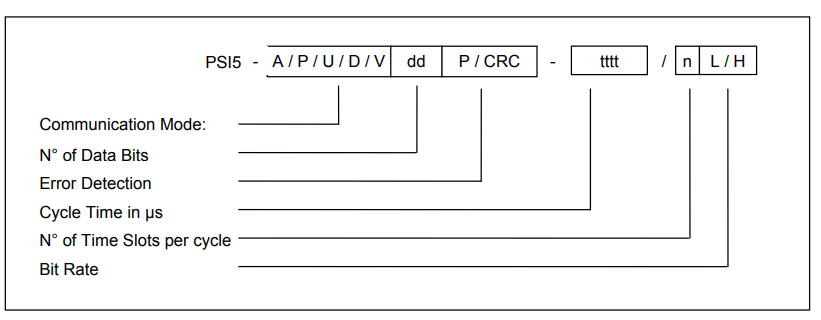

PSI5协议代号

Example “PSI5-P10P-500/3L”:
PSI5 synchronous parallel bus operation, 10 data bits with parity bit, 500µs sync cycle time with three time slots and a standard 125 kbps data rate.

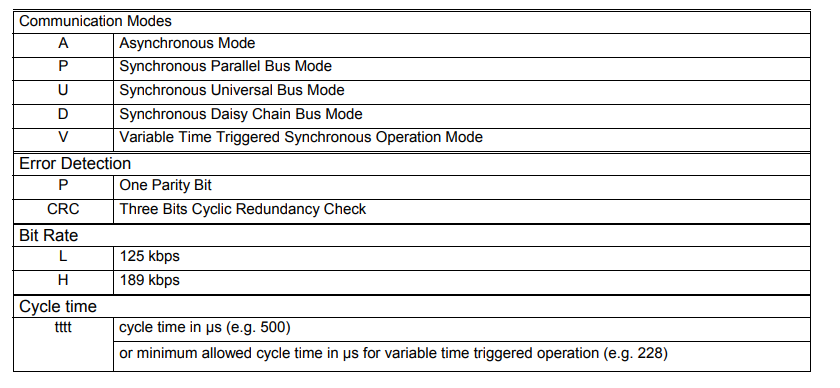

通信模式：

A:异步模式

P:同步并行总线模式

U:同步通用总线模式

D:同步菊花链总线模式

V:可变时间触发同步操作模式

校验方式：

P:1位奇偶校验

CRC:三位循环冗余检查

位传输速率：

L:125Kbps

H:189 kbps

循环时间：

循环时间，单位为µs（例如500）

n

timeslot个数

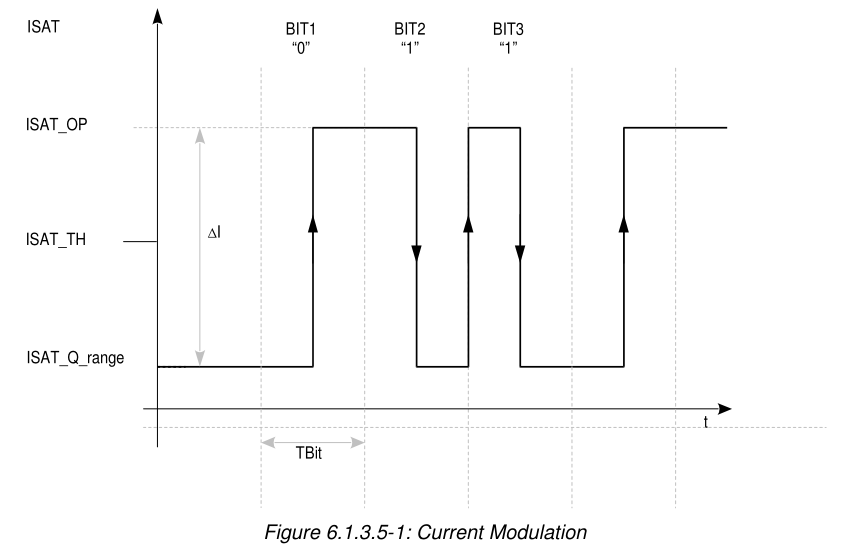

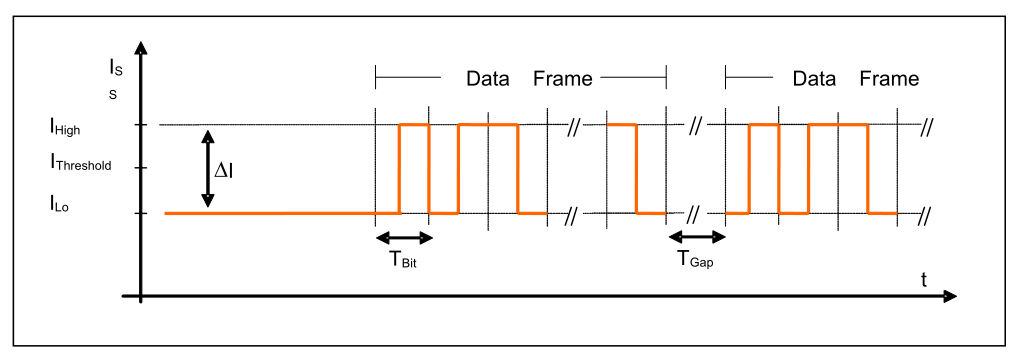

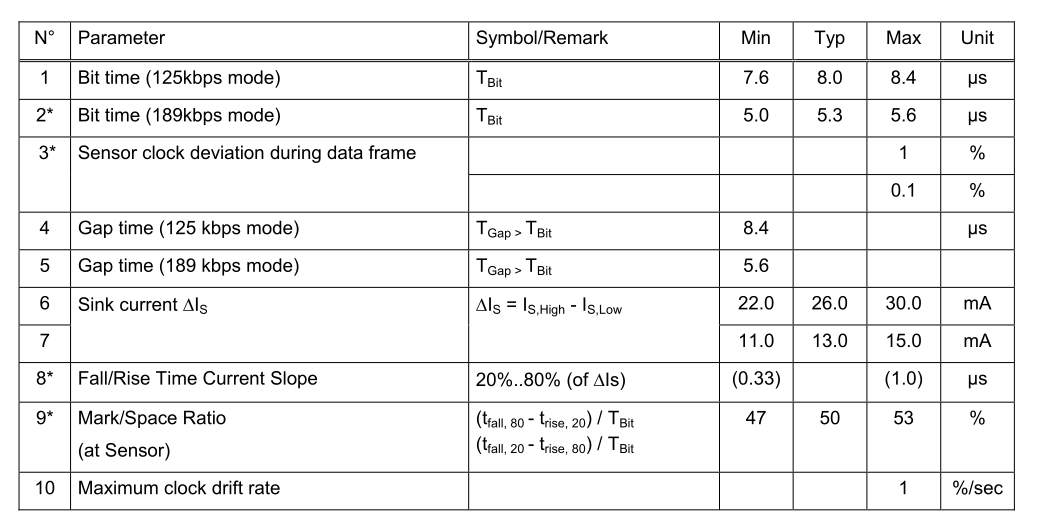

物理层

彻斯特编码数据传输。高电流-低电流”转换代表逻辑“1”，“低电流-高电流”转换则代表逻辑“0”。

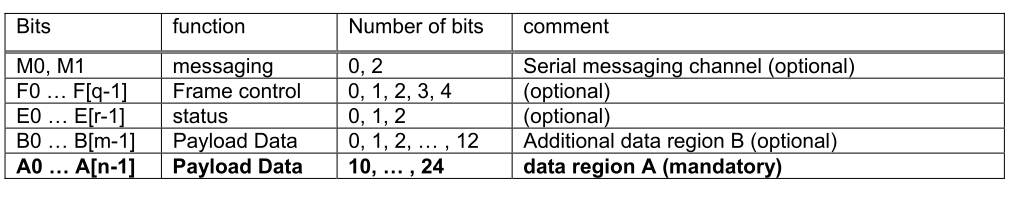

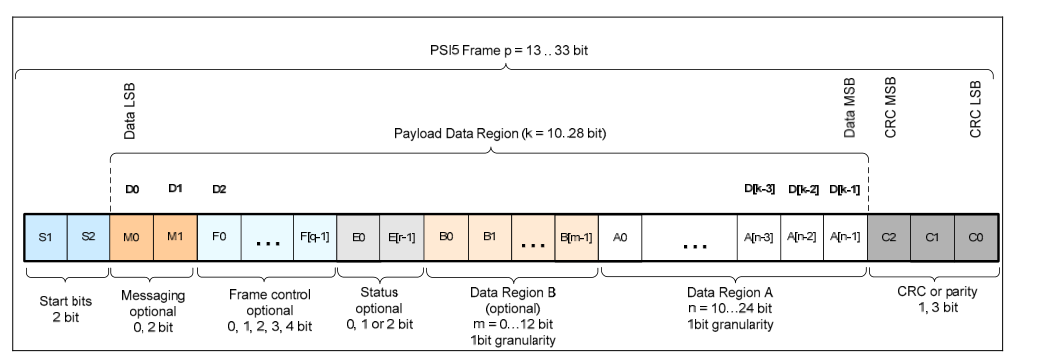

帧格式

应用层

传感器初始化

传感器识别数据在每次通电或复位后发送。因此，两种不同的传输程序应用：

1） 数据范围初始化

在发送任何有效传感器数据之前，在初始化过程中发送标识数据。

2） 串行通道消息

为了立即访问测量数据，识别数据通过串行通道位M0和M1与传感器数据并行传输。传感器立即开始并行传输测量和传感器识别数据

第5.1.1章定义了数据范围初始化程序的数据格式，中给出了进一步的详细信息，以及相应的次标准。串行通道消息传递在应用程序级别上完全定义，即在特定的低于标准范围内。第5.1.2和5.1.3章定义了应用层的基本规定，这两个识别程序都需要遵守。

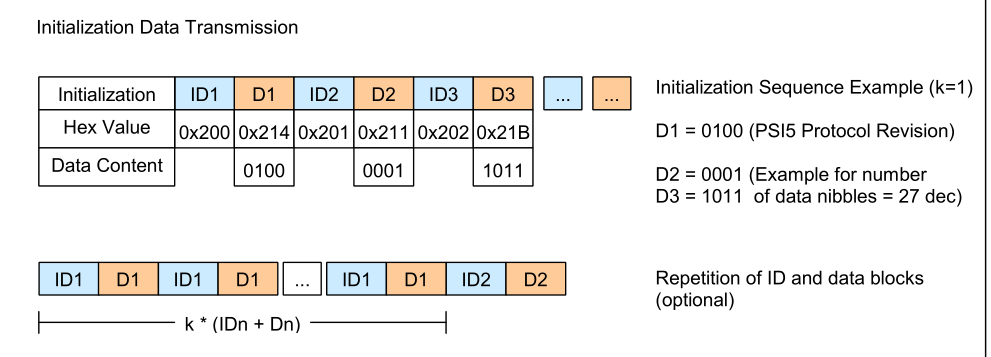

帧格式-数据范围初始化

初始化数据在“有效负载数据区域A”的范围内传输，使用ID和保留数据范围3（包含每个16块标识符和4位数据半字节）之外的数据块。

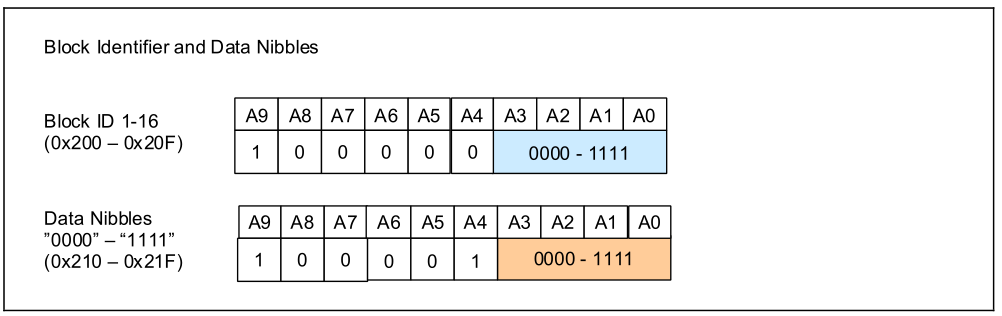

块标识符和数据字节

k表示重复传输的次数

如果初始化数据超过4x16=64位，则可以“分页”数据。每个要传输的64位页数据重复使用ID代码。数据页没有编号。个不同数据页中包含的信息映射必须从启动顺序的年表中得出。传输完整的数据页不是强制性的

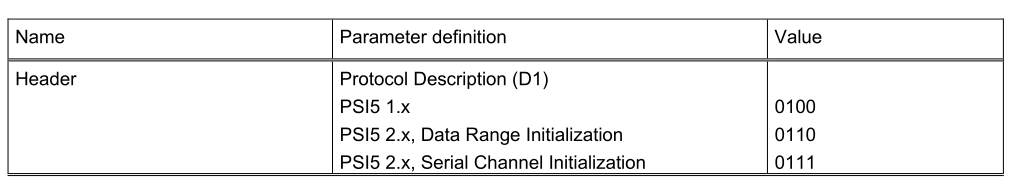

初始化头

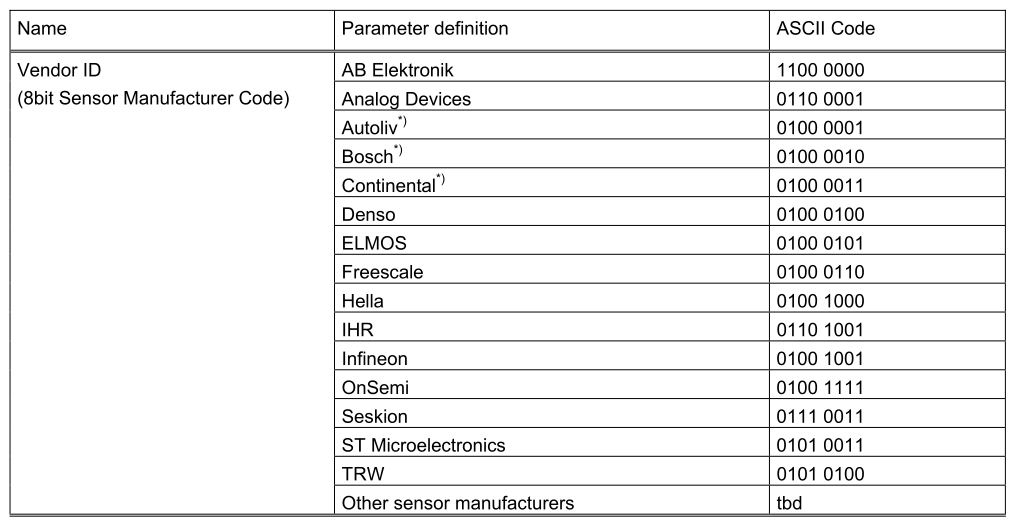

供应商ID

需要分两次传输。

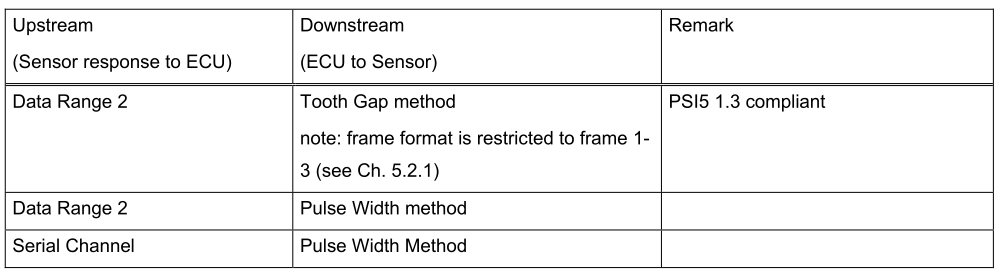

双向通信阶段

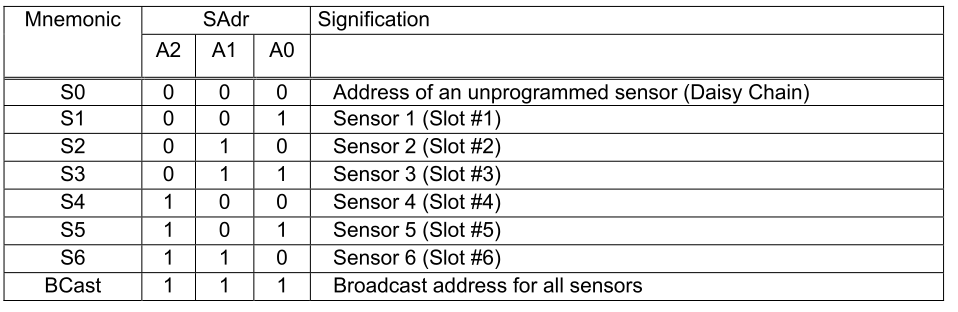

传感器地址

双向通信的功能代码和响应–第1帧至第3帧

数据传输

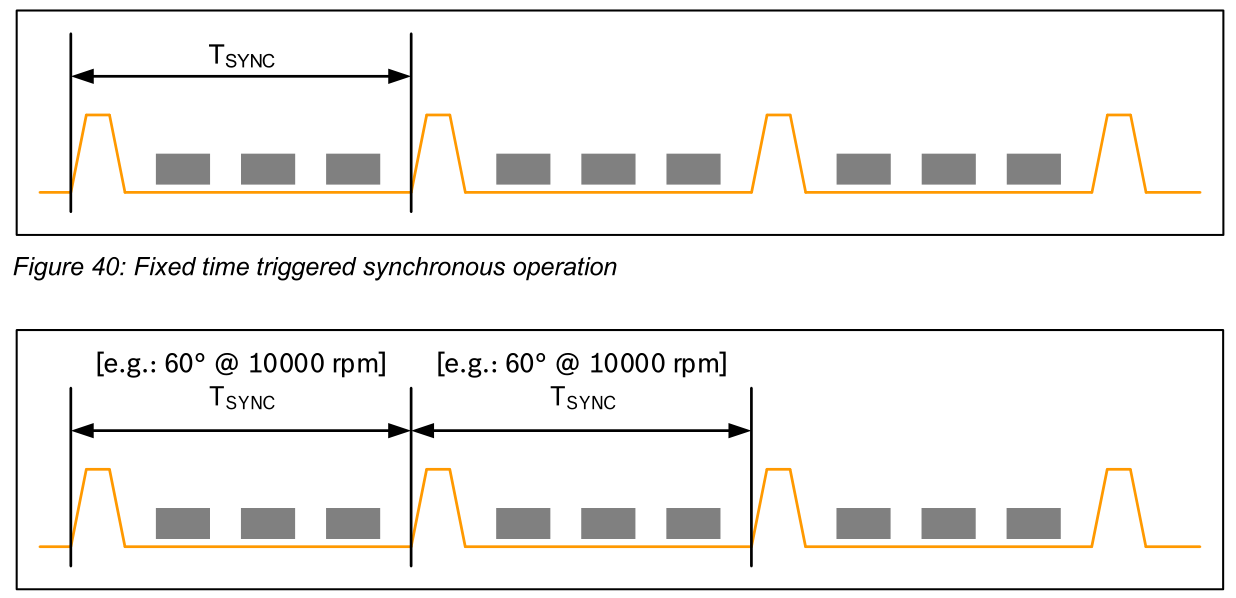

同步模式数据传输

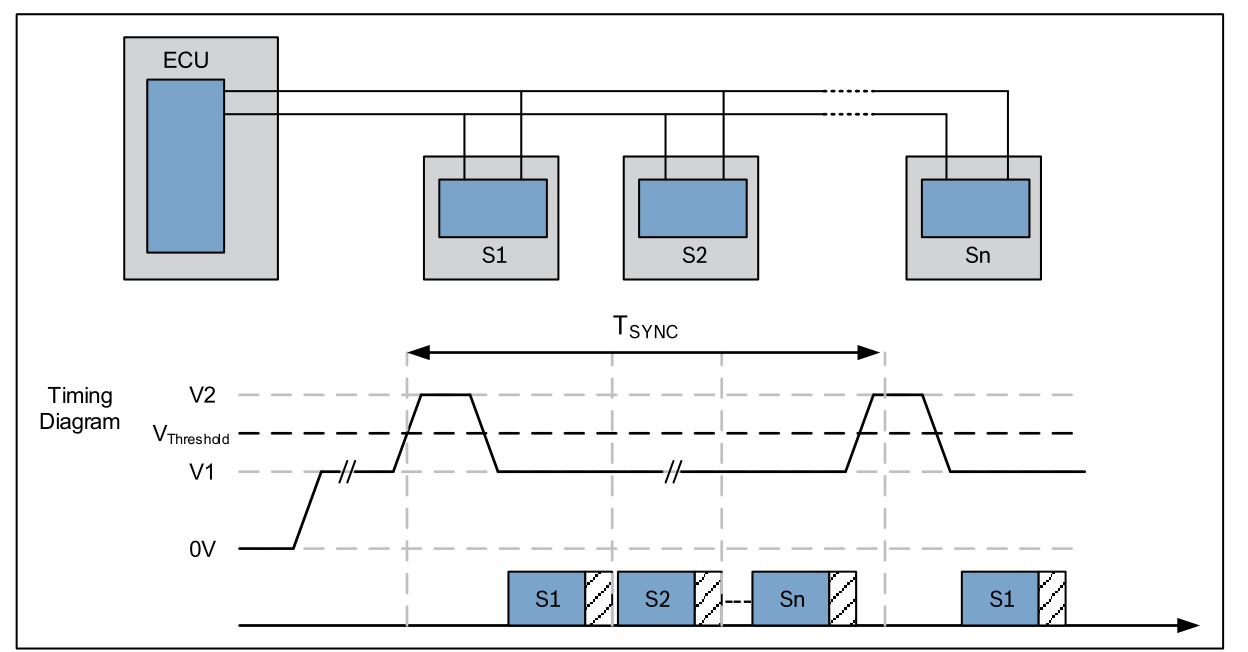

工作原理

在PSI5总线拓扑中，一个或多个传感器并联连接到ECU。
