1.信号

1.1 什么是信号

信息：人对现实世界事物存在方式或运动状态的某种认识。
数据：用于描述事物的某些属性的具体量值。
信号：信息传输的媒介。

1.2 数字信号的优势

• 抗干扰能力强
• 传输距离远并能保证质量

1.3 信号在传输过程中产生的失真

• 噪声
• 衰减

2.双绞线

双绞线：总共8根双绞线，两两绞合在一起，常用的有5类、超5类和6类。

2.1 双绞线分类

（1）屏蔽双绞线

• 铜线外包裹一层金属网膜
• 用于电磁环境非常复杂的工业环境

（2）非屏蔽双绞线

• 用于电磁干扰相对较弱的环境

2.2 双绞线标准与分类

EIA/TIA-568——“商用建筑物电信布线标准”

• Cat 5:主要用于100Base-T和10Base-T网络
• Cat 5e:衰减更小，串扰更少，性能优于5类线
• Cat 6:传输速率可达1Gbps
• Cat 7:传输频率可达10Gbps

2.3 双绞线的连接规范

EIA/TIA 568A和568B

• T568A:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
  - T568B:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
  记忆口诀：白橙橙、白绿蓝、白蓝绿、白棕棕

双绞线的用途及颜色如下所示：

2.4 线缆的连接

• 直通网线
• 交叉网线
• 全反线

2.5 制作双绞线跳线

步骤如下所示：
（1）将双绞线的外皮剥去适当长度
（2）将每条线按照线序调整好
（3）把线头剪齐
（4）将双绞线插入RJ-45接头
（5）用压线钳压紧

2.6 双绞线连通性测试

电缆连通线常见问题：

• 线缆开路
• 线路错接
• 线缆接触不良

检测连通性
（1）工具

• 简单工具
• 高级工具

（2）线缆开路检测
（3）线缆错接检测

3.光纤概述

3.1 光纤的特点

• 传输带宽高
• 传输距离远
• 抗干扰能力强

3.2 光纤分类

单模光纤和多模光纤的区别如下所示：

3.3 光纤接口分类

4.信息模块的安装

信息插座的安装步骤如下所示：

（1）将双绞线从底盒中拉出，留出合适的长度
（2）用剥线器拨开双绞线的外皮
（3）将4对线分开

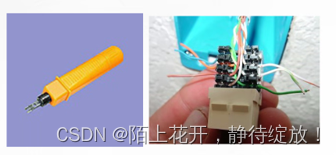

（4）用打线器将8根线——压到线槽内
注意：压线时压线器垂直向下，将线压实，并剪掉模块外多余的线
