一、前言

最近有朋友问我：Spring MVC 中如何将请求映射到指定的Controller中的；

结合博主之前的 Spring MVC的请求执行流程 一文，这里做一个更细粒度的分析。

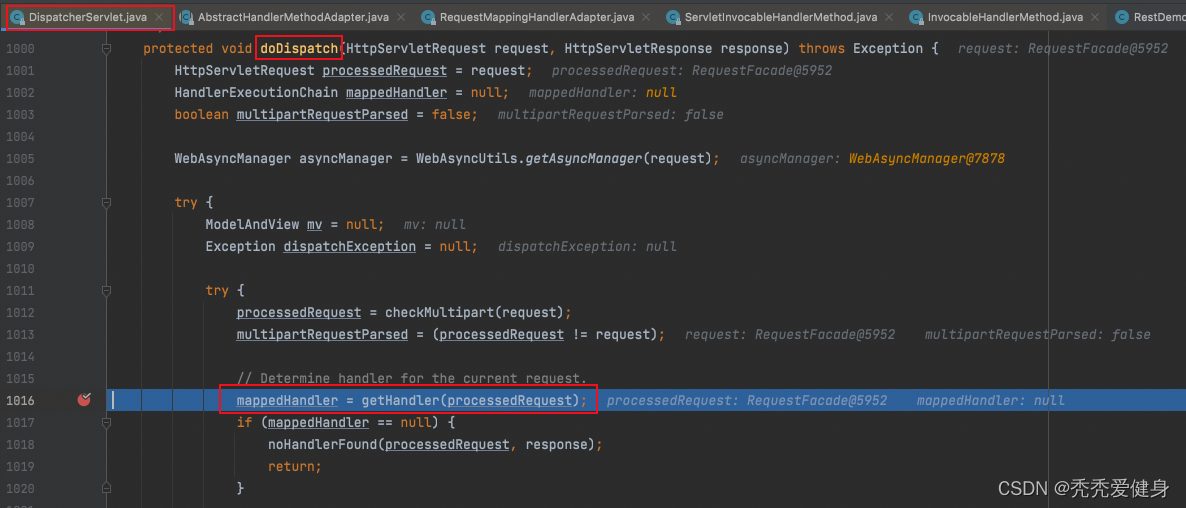

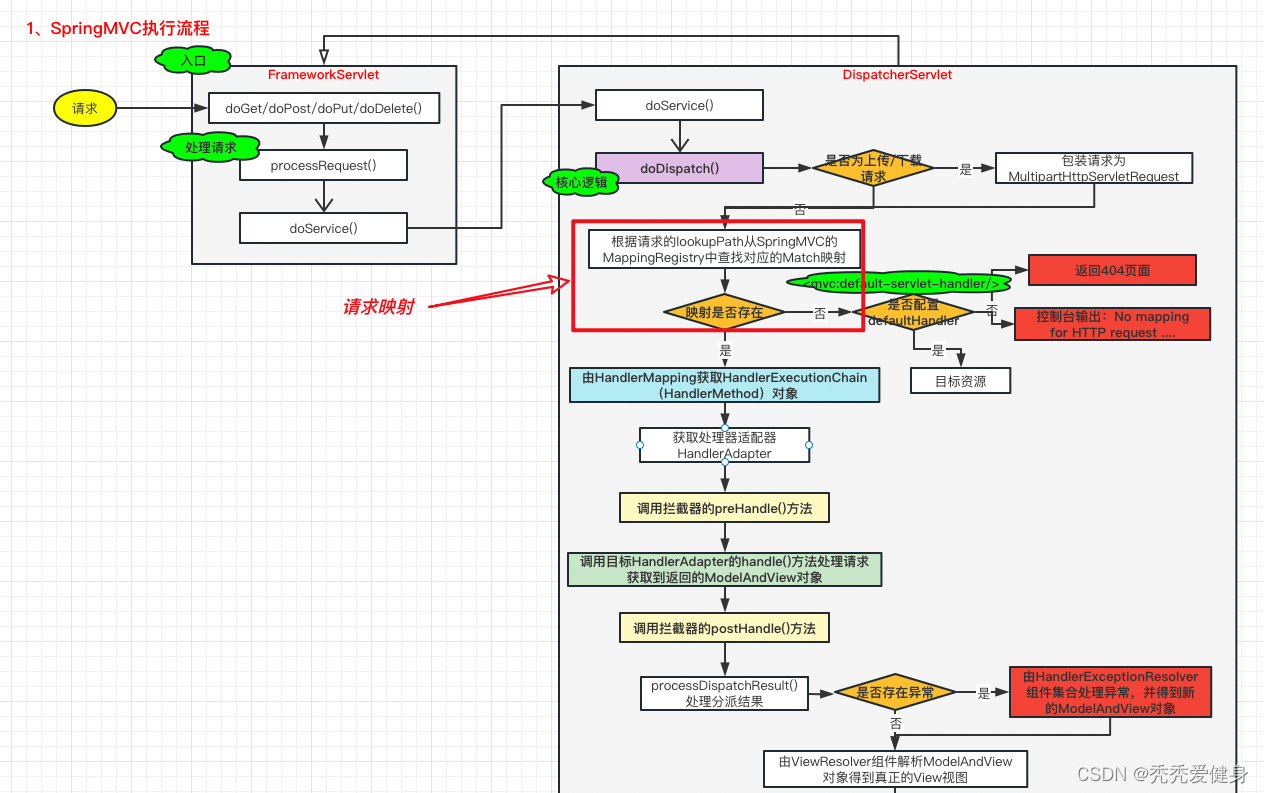

从Spring MVC的请求执行流程来看，DispatcherServlet#doDispatch()方法中会做请求的映射；具体体现在获取请求对应的HandlerExecutionChain逻辑中。

二、核心链路分析

1、确定请求映射的入口

DispatcherServlet#getHandler()：

@Nullable
protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {// 在Spring初始化的时候会加载所有的handlerMappingsif (this.handlerMappings != null) {for (HandlerMapping mapping : this.handlerMappings) {// 获取请求对应的HandlerExecutionChainHandlerExecutionChain handler = mapping.getHandler(request);if (handler != null) {return handler;}}}return null;
}

1）HandlerMapping注入Spring容器

Spring启动时会加载所有HandlerMapping类型的Bean到IOC容器中，默认有5个，分别为：

1. RequestMappingHandlerMapping，请求处理器
2. BeanNameHandlerMapping
3. RouterFunctionMapping
4. ResourceHandlerMapping
5. WelcomePageHandlerMapping

针对HTTP GET、POST、PUT等普通请求，RequestMappingHandlerMapping负责处理，并且其中包含了 所有可以处理的请求路径、以及 请求和相应Controller（具体的类、方法）的映射Mapping。

2）HandlerMethod注册到MappingRegistry

Spring启动时会加载RequestMappingHandlerMapping到IOC容器中，RequestMappingHandlerMapping中使用MappingRegistry 保存了所有的请求映射关系，使用HandlerMethod保存了一个请求映射。

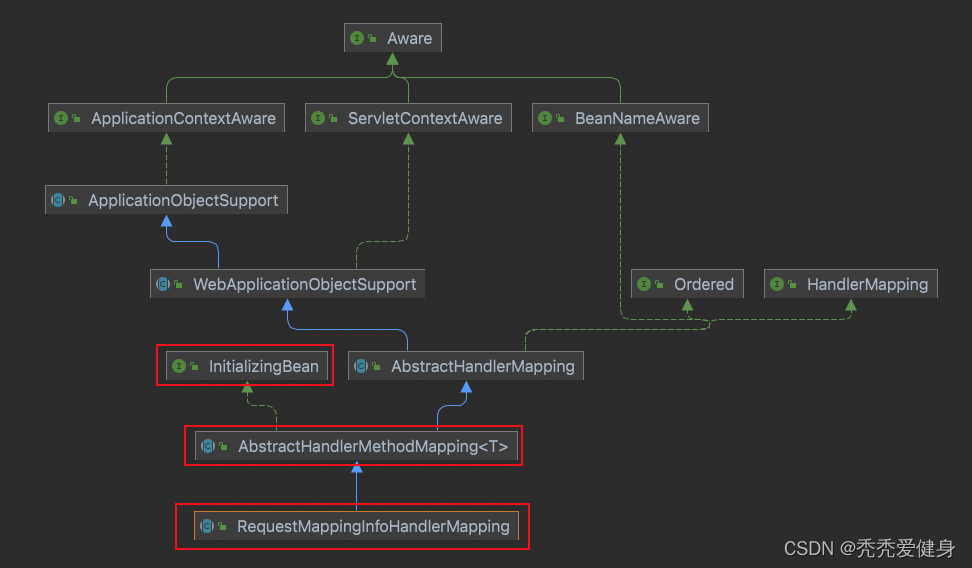

RequestMappingInfoHandlerMapping 继承了 抽象类 AbstractHandlerMethodMapping， AbstractHandlerMethodMapping又实现了InitializingBean接口、重写了InitializingBean#afterPropertiesSet()方法；

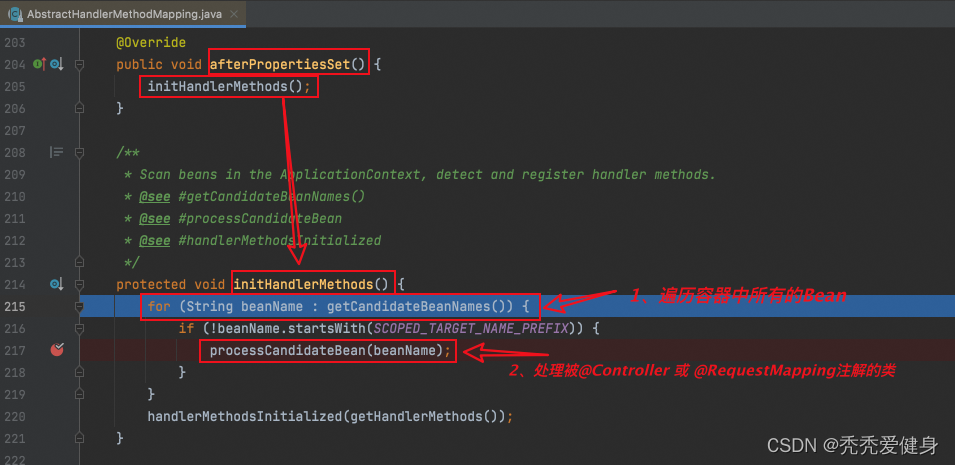

因此实例化RequestMappingInfoHandlerMapping时会进入到AbstractHandlerMethodMapping#afterPropertiesSet()方法；

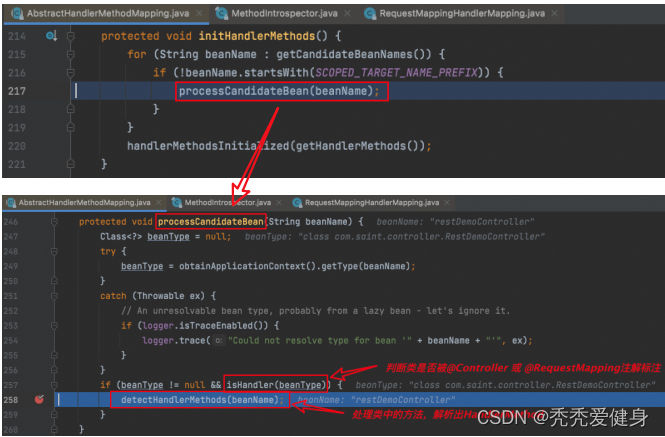

进入到initHandlerMethods()方法之后，会遍历IOC容器中所有的Bean，如果Bean被@Controller 或 @RequestMapping 注解标注，则将Class中被@RequesMapping 注解标注的方法解析为HandlerMapping、并注册到MappingRegistry中。

1> 判断Class是否为一个Handler

所谓的判断Class是否为一个Handler，即判断Class是否被@Controller 或 @RequestMapping 注解标注；

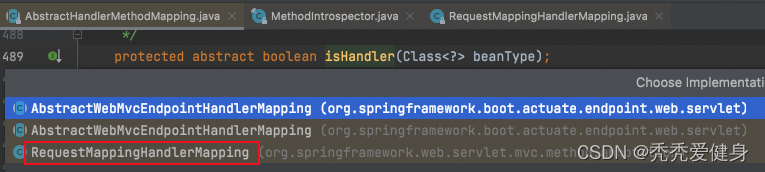

AbstractHandlerMethodMapping#isHandler()方法用于判断某个类是否为一个拥有 MethodHandler的处理器。

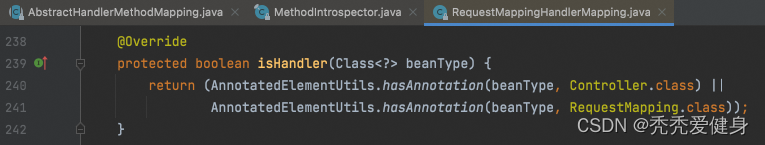

具体的实现在其子类RequestMappingHandlerMapping中：

仅仅判断类有没有被@Controller 或 @RequestMapping 注解标注。

2> 解析Class中的所有HandlerMethod 并注册到MappingRegistry中

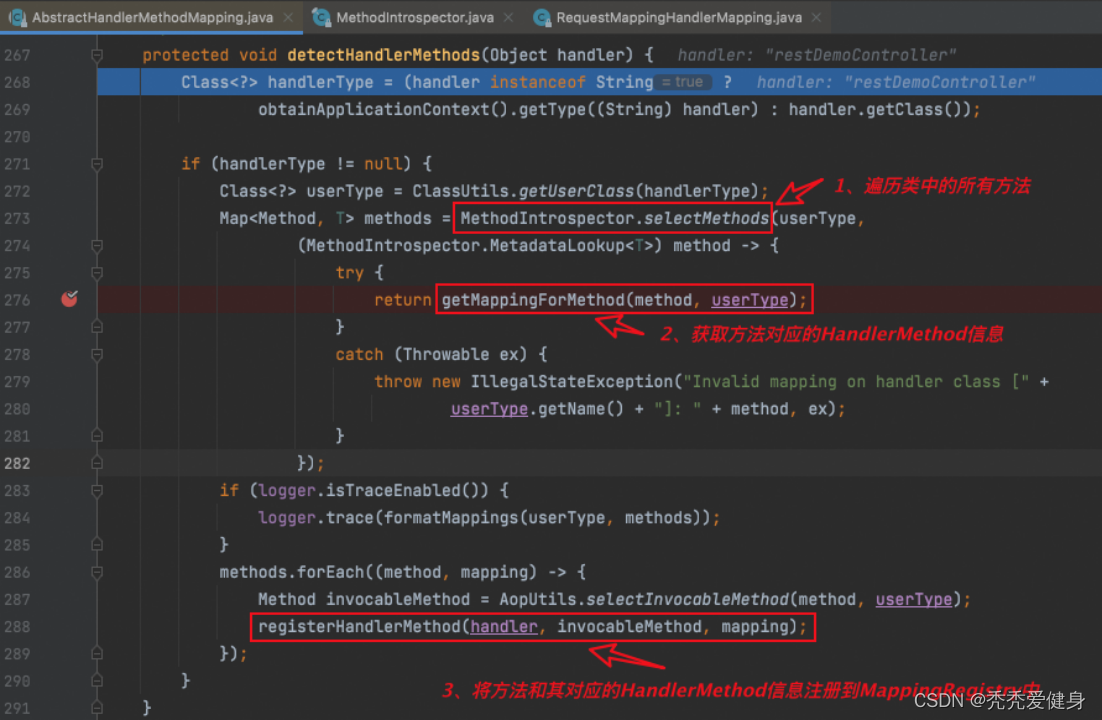

确定一个类被@Controller 或 @RequestMapping 注解标注 后，需要进一步确定Class类中的哪几个方法是HandlerMethod（被@RequestMapping注解标注）、可以处理什么URL路径；

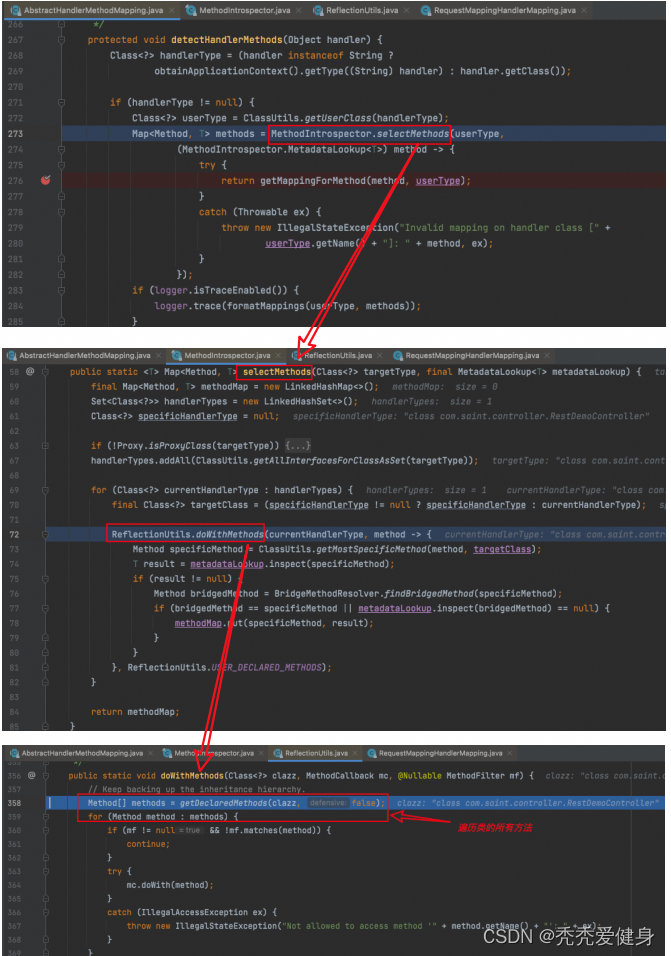

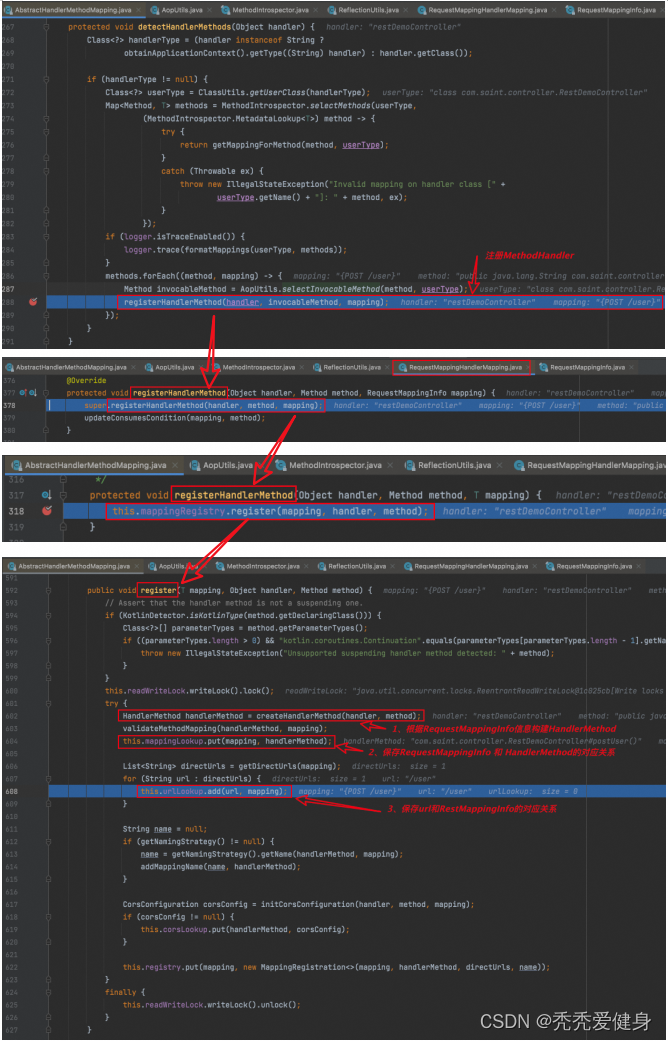

遍历类的方法，Spring封装了几层，具体的执行链路如下：

解析方法的HandlerMethod信息 的逻辑 被封装到函数式接口（@FunctionalInterface）一路往下传递（从放在MetadataLookup中 到 MethodCallback 中）。

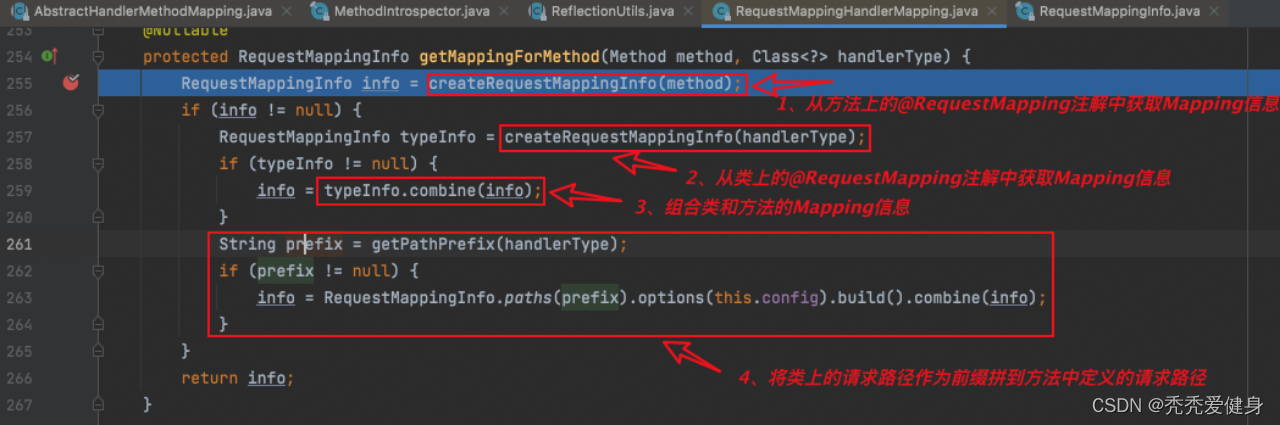

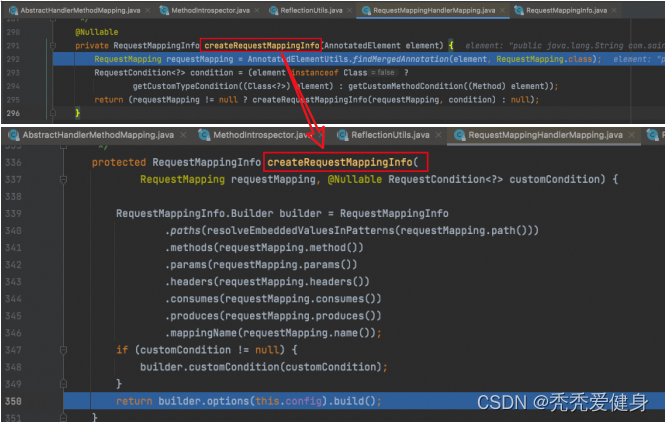

(1) 解析方法的HandlerMethod信息：

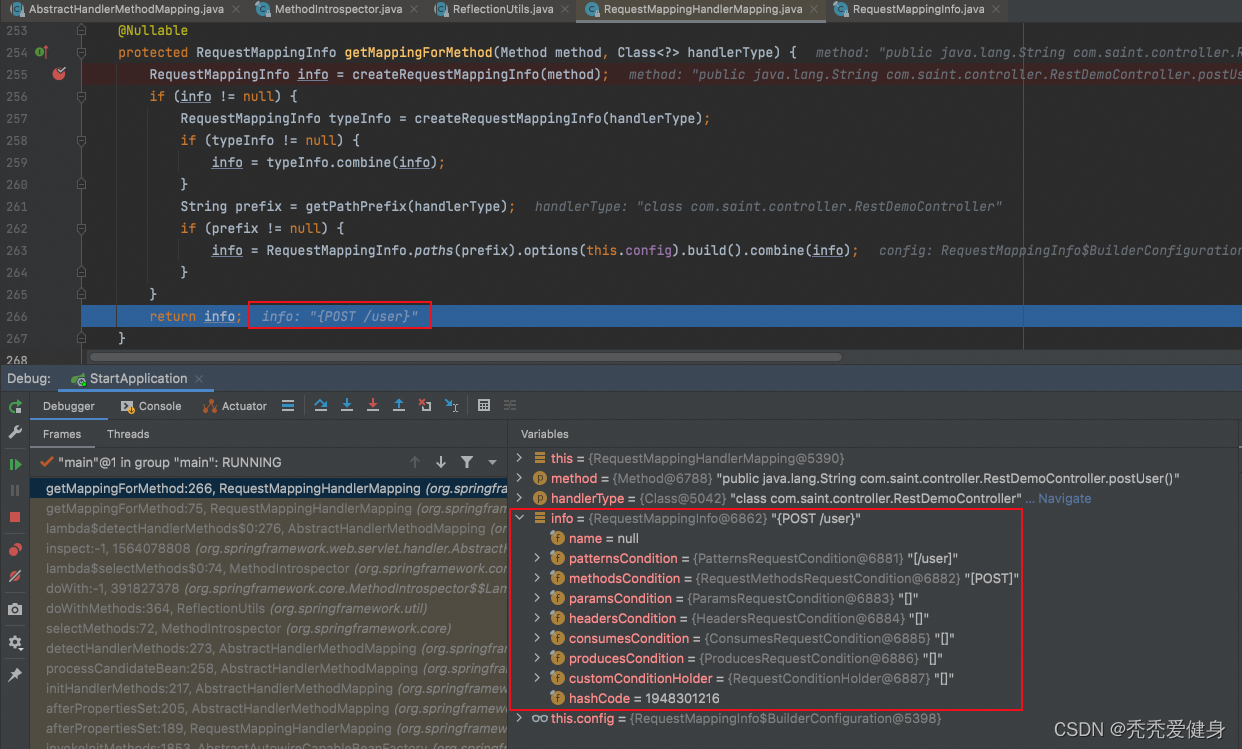

如果方法没有被@RequestMapping注解标注，则返回null，否则返回具体的HandlerMapping信息，比如：

(2) 将HandlerMethod注册到MappingRegistry中：

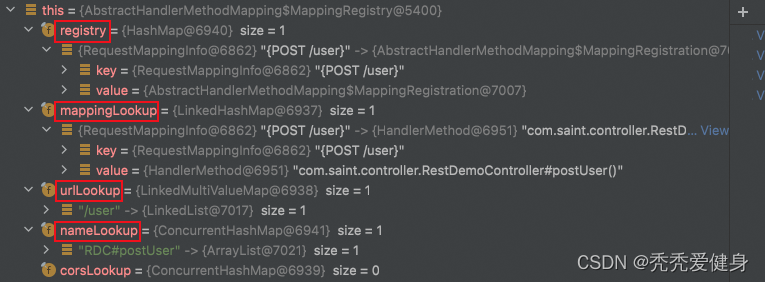

注册完一个HandlerMethod之后，MappingRegistry的内容如下：

2、请求路径匹配

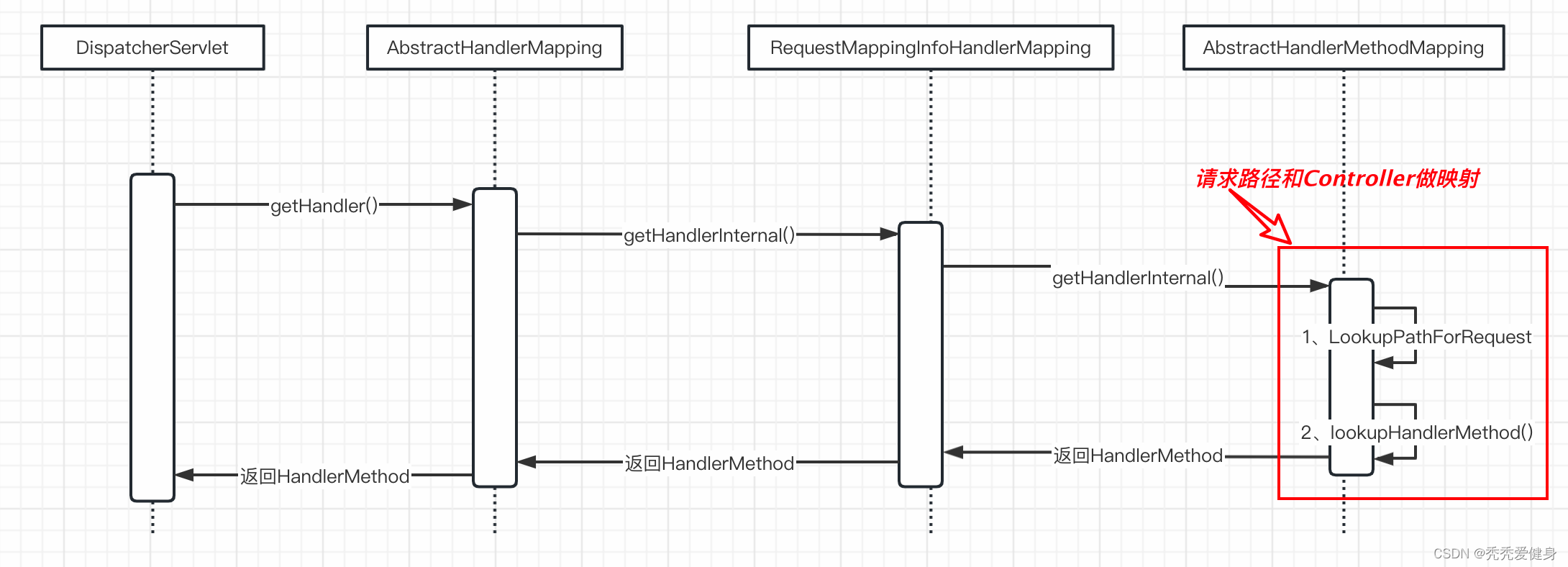

请求进入到DispatcherServlet之后的时序图：

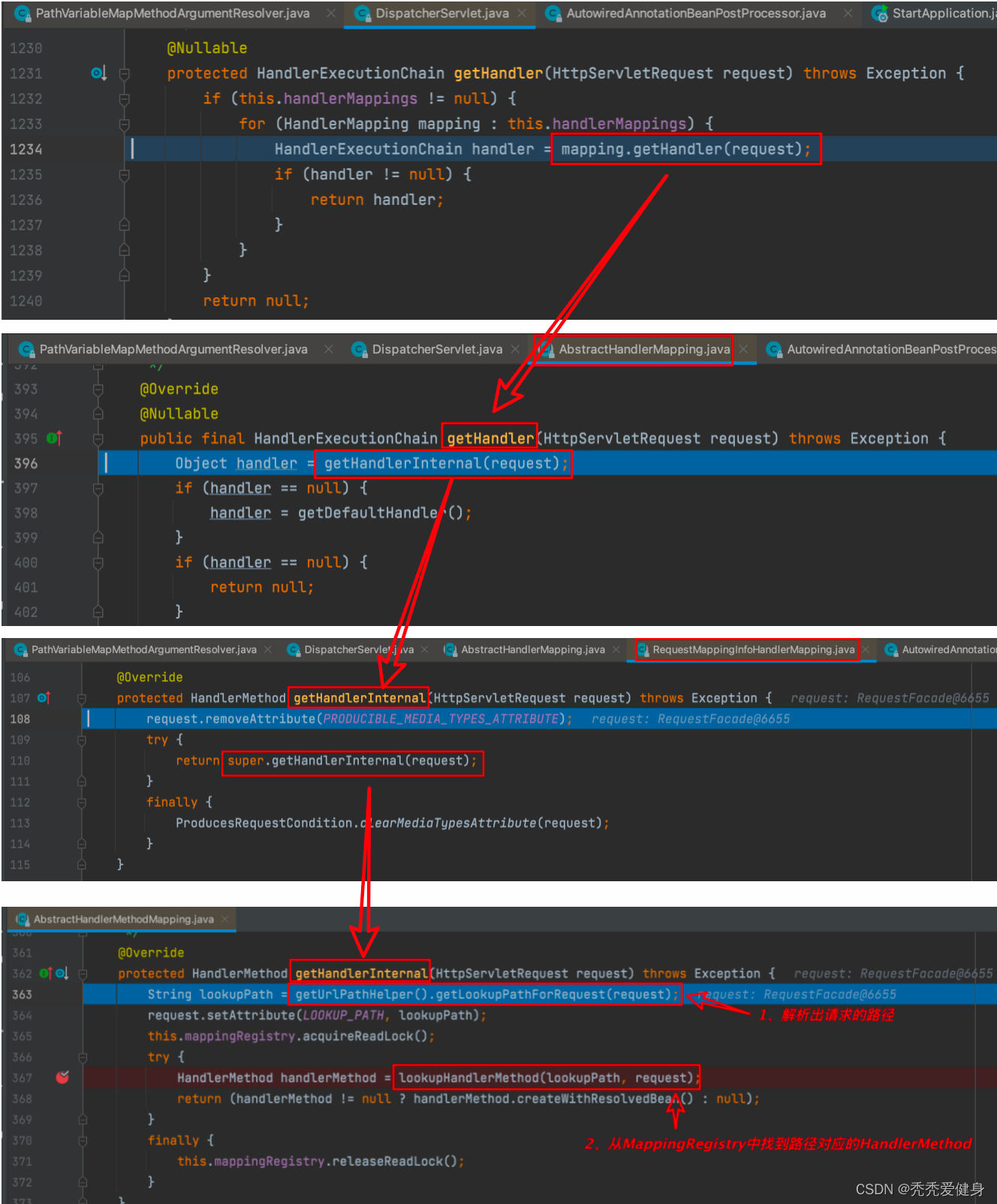

对应的代码执行链路如下：

1）解析请求路径

UrlPathHelper#getLookupPathForRequest()方法中会对请求进行路径解析；其中会从两个维度进行路径解析：

1. mvc层面，处理请求本身的路径；
2. SERVLET层面，处理请求 和 Servlet配置的Mapping 的关系；比如：
   servlet mapping = “/test/*”; request URI = “/test/a” -> “/a”.

1> MVC层面请求路径解析

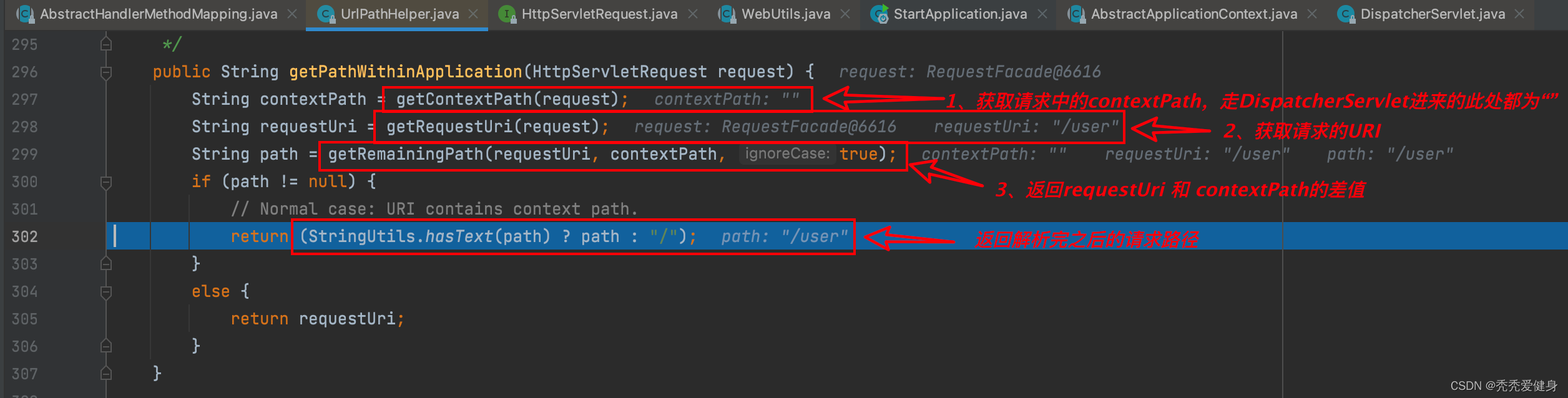

这里主要做三件事：

（1）获取请求的ContextPath：

• 就一般请求而言，请求的contextPath都为“”；
• 如果在RequestDispatcher include中调用，则检测include请求URL；

/*** Return the context path for the given request, detecting an include request* URL if called within a RequestDispatcher include.*
As the value returned by {@code request.getContextPath()} is not* decoded by the servlet container, this method will decode it.* @param request current HTTP request* @return the context path*/
public String getContextPath(HttpServletRequest request) {String contextPath = (String) request.getAttribute(WebUtils.INCLUDE_CONTEXT_PATH_ATTRIBUTE);if (contextPath == null) {contextPath = request.getContextPath();}if (StringUtils.matchesCharacter(contextPath, '/')) {// Invalid case, but happens for includes on Jetty: silently adapt it.contextPath = "";}return decodeRequestString(request, contextPath);
}

（2）获取请求HttpServletRequest的URI：

/*** Return the request URI for the given request, detecting an include request* URL if called within a RequestDispatcher include.*
As the value returned by {@code request.getRequestURI()} is not* decoded by the servlet container, this method will decode it.*
The URI that the web container resolves should be correct, but some* containers like JBoss/Jetty incorrectly include ";" strings like ";jsessionid"* in the URI. This method cuts off such incorrect appendices.* @param request current HTTP request* @return the request URI*/
public String getRequestUri(HttpServletRequest request) {String uri = (String) request.getAttribute(WebUtils.INCLUDE_REQUEST_URI_ATTRIBUTE);if (uri == null) {uri = request.getRequestURI();}return decodeAndCleanUriString(request, uri);
}

（3）获取requestUri和contextPath的差值：

• 将给定的“mapping”（即：contextPath）与“requestUri”的开头匹配，如果匹配，则返回额外的部分；
• 该方法用于解决 HttpServletRequest返回的上下文路径和servlet路径中没有分号内容的问题。

/*** Match the given "mapping" to the start of the "requestUri" and if there* is a match return the extra part. This method is needed because the* context path and the servlet path returned by the HttpServletRequest are* stripped of semicolon content unlike the requestUri.*/
@Nullable
private String getRemainingPath(String requestUri, String mapping, boolean ignoreCase) {int index1 = 0;int index2 = 0;for (; (index1 < requestUri.length()) && (index2 < mapping.length()); index1++, index2++) {char c1 = requestUri.charAt(index1);char c2 = mapping.charAt(index2);if (c1 == ';') {index1 = requestUri.indexOf('/', index1);if (index1 == -1) {return null;}c1 = requestUri.charAt(index1);}if (c1 == c2 || (ignoreCase && (Character.toLowerCase(c1) == Character.toLowerCase(c2)))) {continue;}return null;}if (index2 != mapping.length()) {return null;}else if (index1 == requestUri.length()) {return "";}else if (requestUri.charAt(index1) == ';') {index1 = requestUri.indexOf('/', index1);}return (index1 != -1 ? requestUri.substring(index1) : "");
}

2> Servlet层面请求路径解析

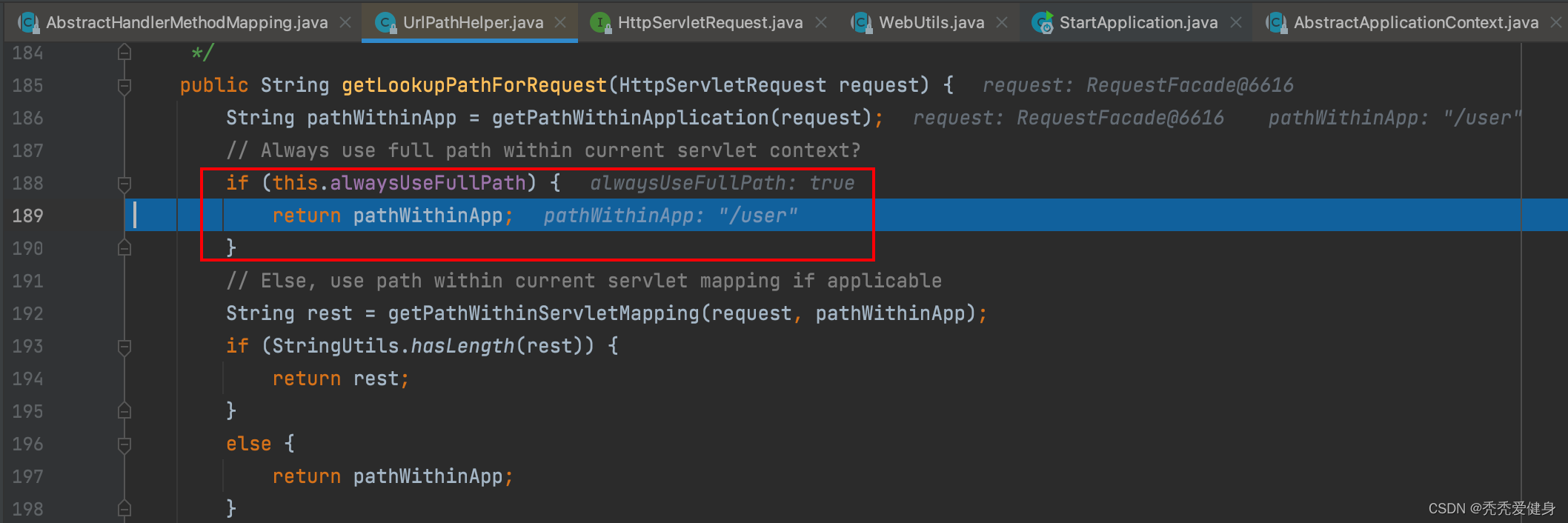

如果配置了alwaysUseFullPath，则不会做Servlet层面的请求路径解析；

此处不对Servlet层面请求路径的解析进行过多讲解，一般不会走进去。

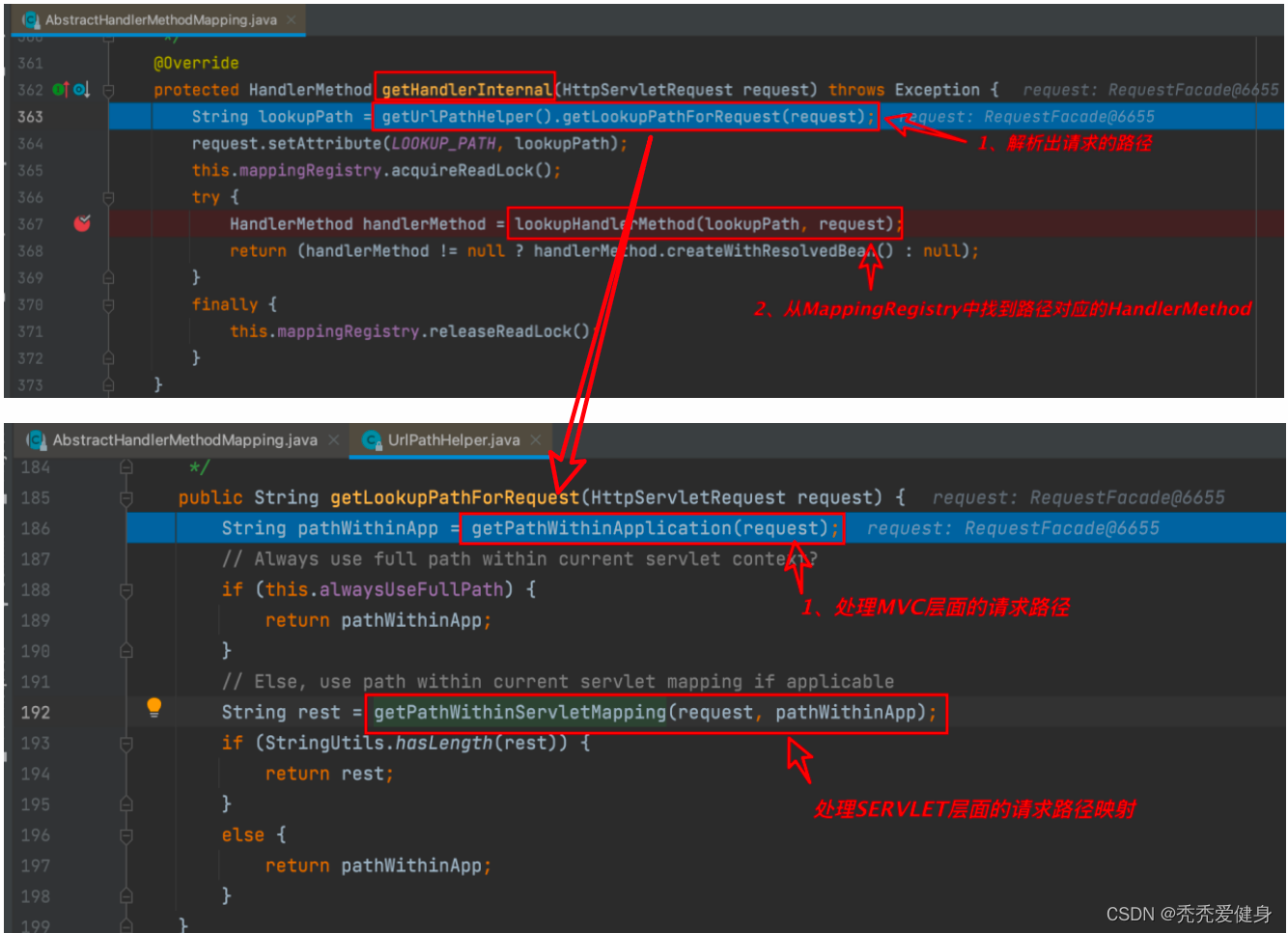

2）根据请求路径找到相应的HandlerMethod

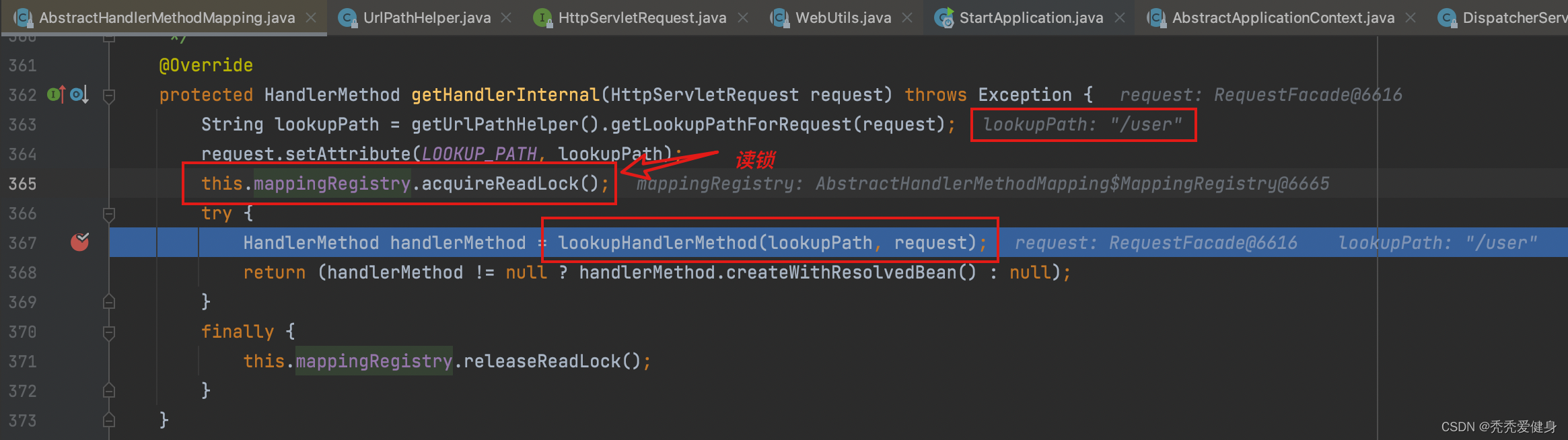

在解析完请求的路径之后，对MappingRegistry加一个读锁，然后再做路径匹配；

真正的请求路径匹配逻辑在AbstractHandlerMethodMapping#lookupHandlerMethod()方法中；

• 先根据请求路径lookupPath从MappingRegistry的urlLookup缓存中找到路径对应的请求映射信息RequestMappingInfo。
• 由于REST ful风格接口的缘故，可能根据请求路径会找到多个RequestMappingInfo，因此需要再对RequestMappingInfo做条件匹配，找到相应RequestMethod的RequestMappingInfo；
• 然后再根据找到的唯一的RequestMappingInfo从MappingRegistry的mappingLookup缓存中找到请求映射信息对应的HandlerMethod，也就找到了具体的某个Controller中的某个方法。

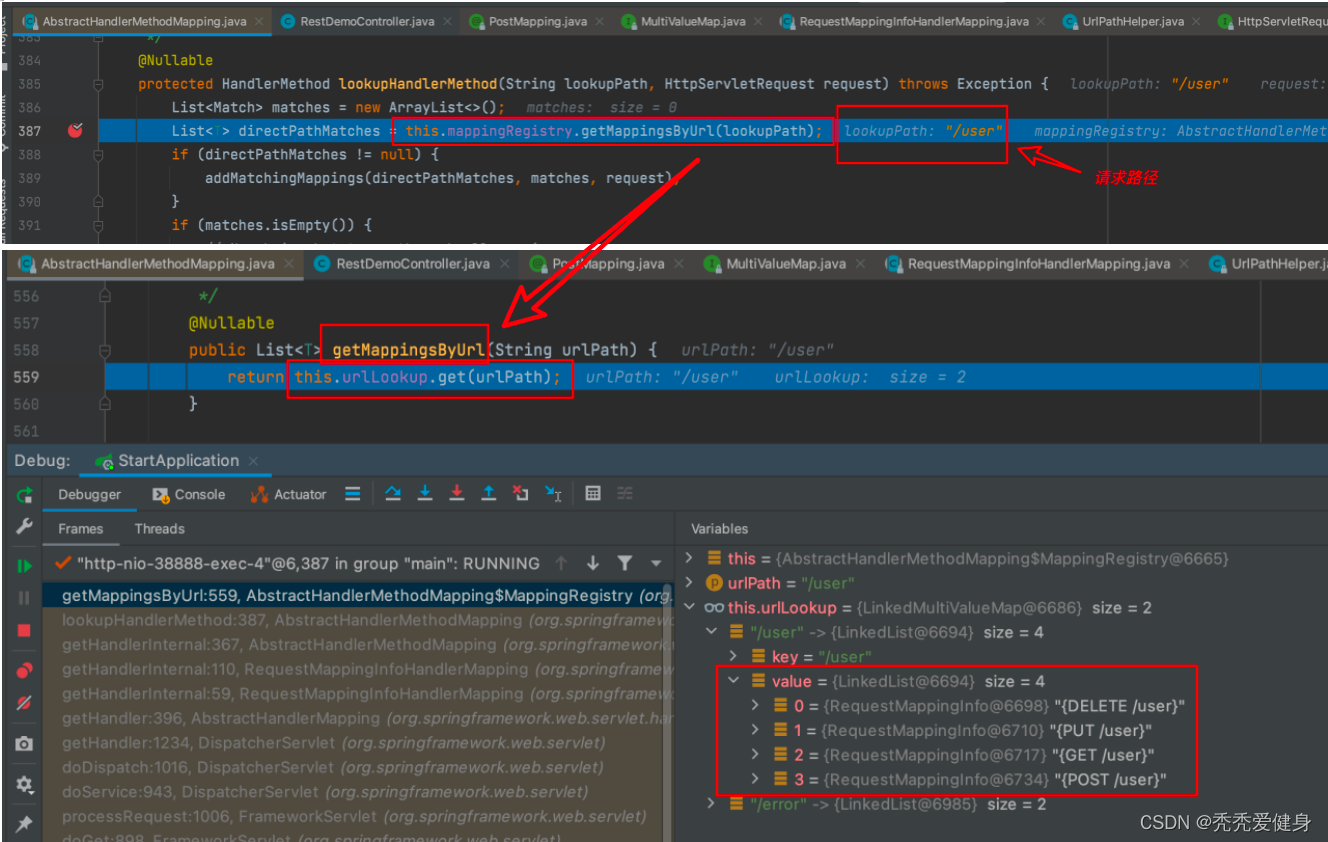

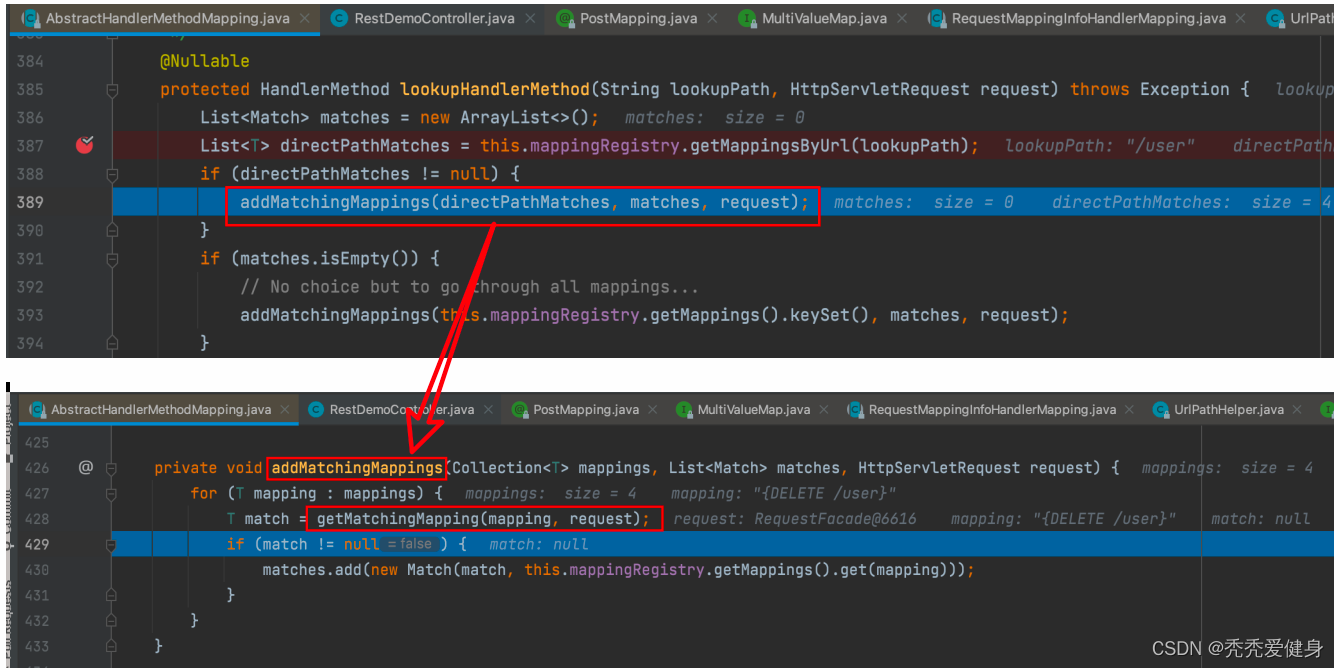

1> 查找RequestMappingInfo

因为Rest ful风格的缘故，可能会找到多个RequestMappingInfo。

MappingRegistry的urlLookup缓存是在SpringBoot启动时初始化的，见文章上半部分。

动态地址做正则匹配

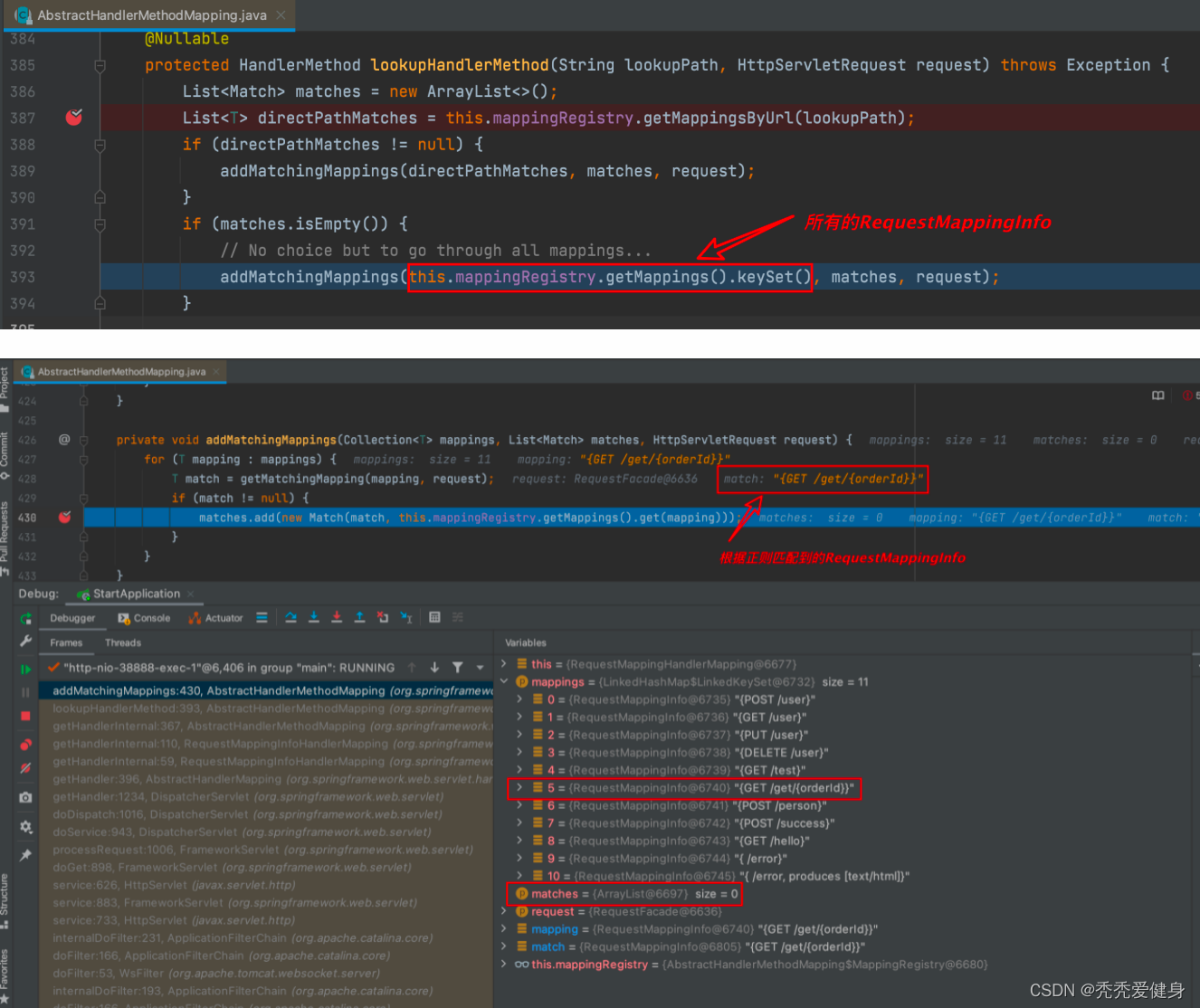

如果请求是动态地址，例如：@GetMapping("/get/{orderId}")，则无法从MappingRegistry的urlLookup缓存中获取到请求路径对应的RequestMappingInfo，此时需要遍历所有的RequestMappingInfo，做正则匹配，进而找到具体的HandlerMethod。

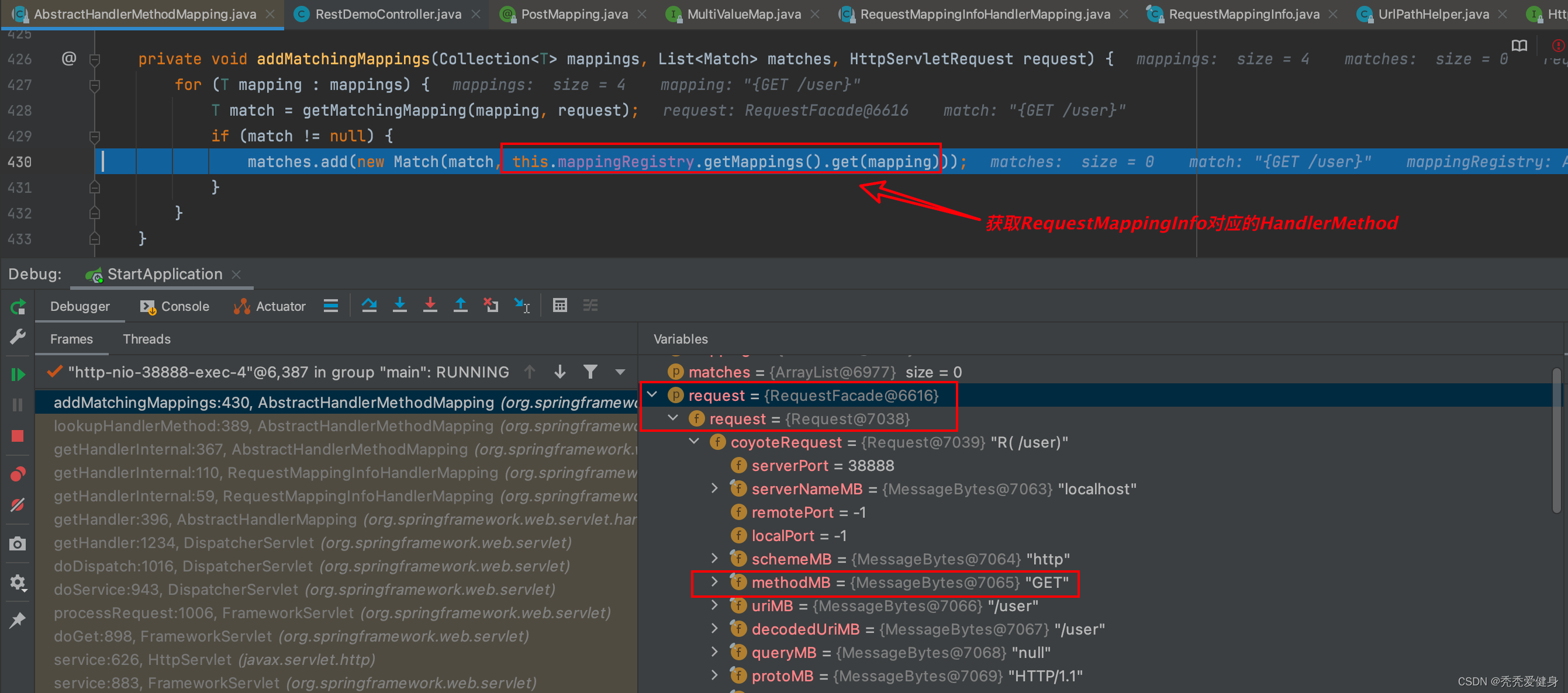

2> 查找HandlerMethod

因为请求的RequestMethod为GET，所以GET类型的RequestMappingInfo符合条件；

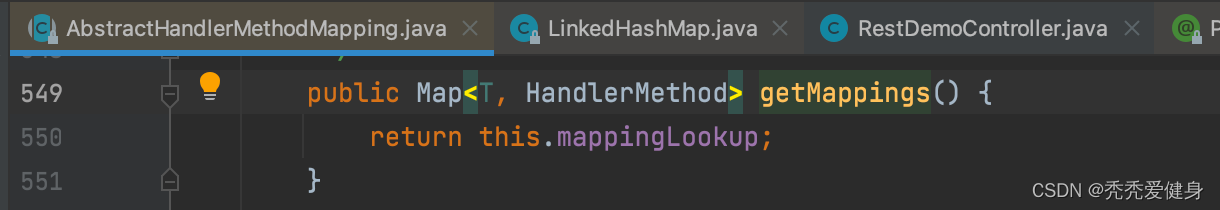

MappingRegistry的mappingLookup缓存也是在SpringBoot启动时初始化的，见文章上半部分。

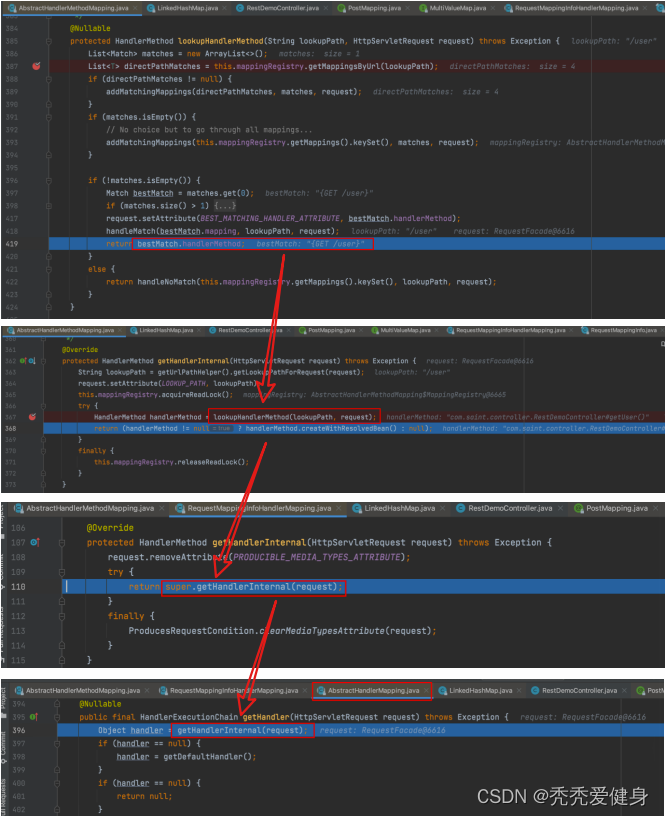

最后将获取到的HandlerMethod一路向上返回；

三、总结

Spring启动时会加载HandlerMapping的所有实现类；包括：负责处理HTTP请求的RequestMappingHandlerMapping；

• RequestMappingHandlerMapping中使用MappingRegistry 保存了所有的请求映射关系，使用HandlerMethod保存了一个请求映射；

• RequestMappingInfoHandlerMapping间接实现了InitializingBean接口，因此RequestMappingInfoHandlerMapping实例化时会进去到重写后的InitializingBean#afterPropertiesSet()逻辑；

  1. 遍历IOC容器中所有的Bean，如果Bean被@Controller 或 @RequestMapping 注解标注，则将Class中被@RequesMapping 注解标注的方法解析为HandlerMapping、并注册到MappingRegistry中。

     • 将请求路径 和 RequestMappingInfo 作为KV保存在urlLookup缓存中；

       private final MultiValueMap urlLookup = new LinkedMultiValueMap<>();


     • 将RequestMappingInfo 和 HandlerMethod 作为kv保存在mappingLookup缓存中。

       private final Map mappingLookup = new LinkedHashMap<>();


  2. 请求打过来之后，首先会对请求路径从两个维度进行处理；

     • APP层面，处理请求本身的路径；
       • 将requestURI路径和请求头的contextPath做差值。
       • 比如：requestURI是“/test/a”，contextPath是“/test”，则返回的请求路径为“/a”。
     • SERVLET层面，处理请求 和 Servlet配置的Mapping 的关系；
       • 比如：servlet mapping = “/test/*”，假如requestURI是“/test/a”，则会去找“/a”路径。

  3. 然后根据解析后的请求路径去MappingRegistry中的urlLookup缓存找RequestMappingInfo；

     • 由于Rest ful风格的存在，可能根据一个请求路径找到多个RequestMappingInfo；

     • 所以需要进一步通过RequestMethod找到执行类型(GET/POST/PUT/DELTE)的RequestMappingInfo

     • 动态地址无法根据请求路径找到具体的RequestMappingInfo，需要遍历所有的RequestMappingInfo做正则匹配，找到具体的RequestMappingInfo。

       比如：@GetMapping("/get/{orderId}")

  4. 然后再根据RequestMappingInfo去MappingRegistry中的mappingLookup缓存找HandlerMethod。

     • HandlerMethod中保存了请求需要执行的Class（Controller）、Method；
