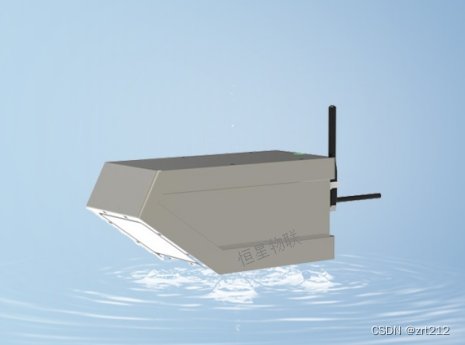

一、设备概述

雷达流速仪是一款非接触且可连续测量流速、水位、流量的一体式流量监测设备。它采用雷达平面微波技术，通过非接触方式测量水体的流速和水位。根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于泵站、河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、功能特点

1. 非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

2. 适用于多种测量条件，可以输出流速、水位、流量的测量数据。

3. 流速和水位采用平面阵列雷达天线，设备体积小巧，安装方便。

4. 适用梯形、圆形、U型等多种断面；断面参数设置方式简单方便；

5. 不破坏水的流态，保证测量数据准确。

6. 低功耗，可以使用太阳能或电池组供电，方便安装，维护量小。

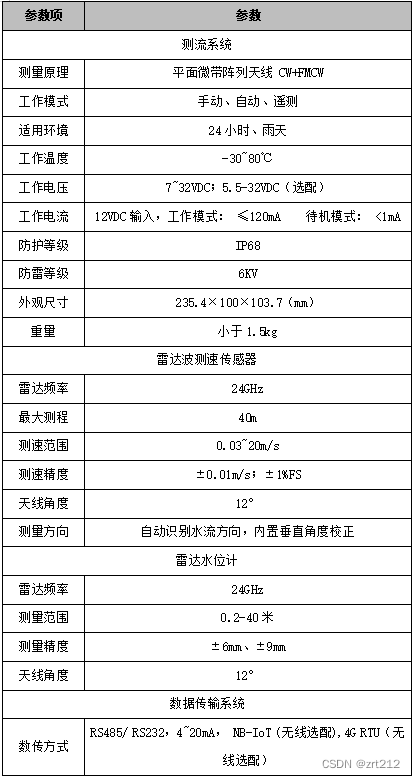

三、技术参数

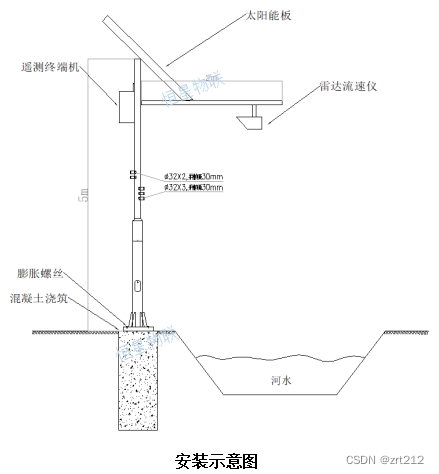

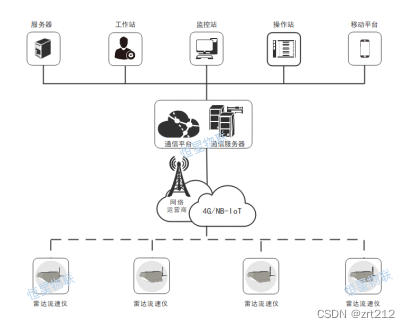

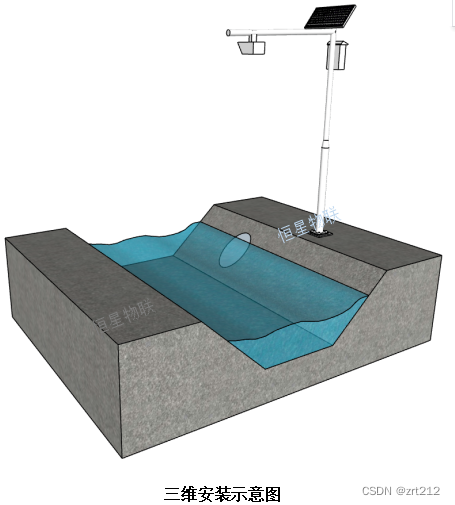

四、应用示意图

五、安装说明

1. 施工方案设计

施工前期由专业设计人员，针对现场实际情况对每个点位进行施工方案设计。

2. 方案评审

施工方案设计完成后交由业主方专业人员进行方案评审，评审通过后组织人员进场施工，反之则进行方案优化，直到评审通过为止。

3. 安装位置确定

根据设备布设原则以及具体监测需求，进行安装点位选址以及安装材料的准备。

由于速度测量对姿态变化比较敏感，因此安装需要满足一定的条件。

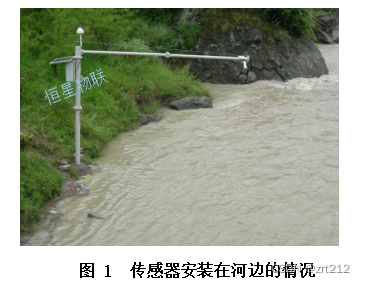

雷达流量计需要安装固定在特定的场所，图 1给出了典型的安装地点。

安装时需要注意传感器的稳定性，以图1为例，如果风速很大，导致传感器振动很厉害，则需要停止测量工作。

4. 基础建设

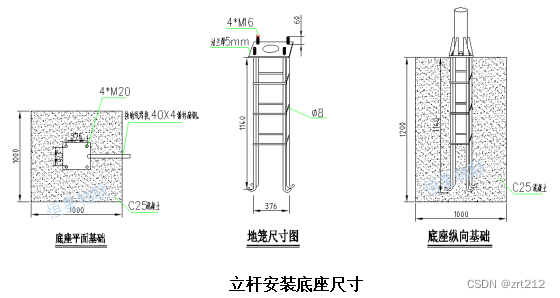

根据选好的点位以及立杆的实际尺寸进行底座砌筑。基础尺寸如图所示。

5. 立杆安装

等待立杆基础凝固后再开始立杆安装，立杆使用四个膨胀螺丝固定在基础上。

6. 设备安装

立杆安装完毕后，先将太阳能板固定于立杆的最顶端，保证面板面向南方，接着雷达流量计。

7. 设备调试

设备安装工作做完，确保设备安装牢固无误之后，开始接线通电调试，需使用对应的调试工具进行调试，数据按照预先配置的时间稳定上传至调试工具主界面后，即调试完毕。

8. 清理现场

清理现场，做好文明施工。
